85Cr17（8Cr17）、S44003、SUS440B不銹鋼是高鉻高碳可淬硬性不銹鋼(gang)，性能和用途類似于68Cr17（7Cr17）不銹鋼，硬化狀態下比68Cr17（7Cr17）鋼更硬，比108Cr17（11Cr17）不銹鋼的韌性好，焊接性差。可制作模具、刃具及閥座等。

一、化學成(cheng)分

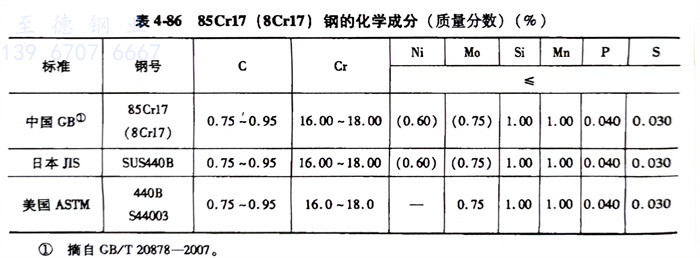

    85Cr17（8Cr17）、S44003、SUS440B不銹(xiu)鋼的(de)化學成分見表4-86。

二、熱加(jia)工

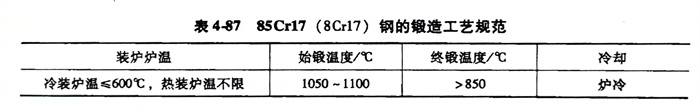

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼鍛(duan)造工藝(yi)規(gui)范見表4-87。

    應特別(bie)注意(yi)85Cr17（8Cr17）鋼的(de)鍛造工(gong)藝，最好采用冷(leng)裝(zhuang)加(jia)熱(re)（＜600℃），加(jia)熱(re)速(su)度不宜太快，尤其是在700℃以下時，同時應特別(bie)控(kong)制較高的(de)停鍛、軋溫度，并(bing)嚴格注意(yi)緩冷(leng)條件(jian)。

三(san)、預(yu)備熱處(chu)理(li)

  預備熱處理的(de)過(guo)程如下：

    1. 軟化退火(huo)：加熱溫度為(wei)800～840℃，爐冷(leng)到500℃以下出爐空冷(leng)，退火(huo)組織(zhi)為(wei)珠光(guang)體(ti)，硬度≤255HBW。

    2. 完全退火(huo)：840～920℃，爐冷，硬(ying)度≤255HBW。

四、淬(cui)火及(ji)回火

    淬火(huo)溫度(du)(du)1010～1070℃，油(you)冷(leng)，硬度(du)(du)≥≥561≥56HRC；回火(huo)溫度(du)(du)160～180℃，空冷(leng)，硬度(du)(du)≥56HRC。
