90Cr18MoV、1.4112、S44003、440B不銹鋼是一種高碳高鉻馬氏(shi)體不銹鋼，是在95Cr18（9Cr18）不銹鋼(gang)的基礎上加入了鉬和釩，熱強性和耐回火性均優于95Cr18（9Cr18）鋼，性能和用途類似于95Cr18（9Cr18）鋼，用于制造在腐蝕環境、強氧化氣氛中工作的軸承，如石油、化工、船舶機械中的軸承及耐磨零件，以及機械刀具、量具、刃具、外科手術刀具等，并適宜制造高負荷、高耐磨、在腐蝕介質作用下的塑料模具。

一、化(hua)學(xue)成分

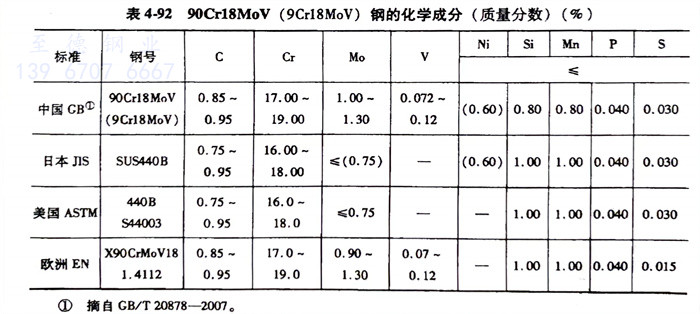

   90Cr18MoV (9Cr18MoV) 不銹鋼(gang)的化學成分見表4-92。

二(er)、熱(re)加工

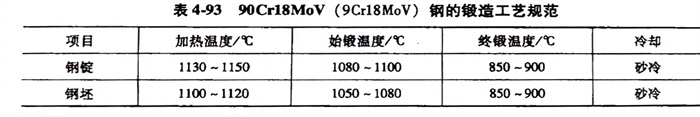

   鍛造工藝(yi)規范(fan)見表4-93。應特別(bie)注意(yi)(yi)90Cr18MoV (9Cr18MoV) 不銹鋼(gang)的熱加(jia)工工藝(yi)，最好采用冷(leng)裝爐加(jia)熱，加(jia)熱速度(du)不宜太快，尤其在700℃以(yi)下時，同時應該控制較(jiao)高的終鍛溫度(du)，并嚴格注意(yi)(yi)緩冷(leng)條件。

三、預備熱處理

  預備熱處理的(de)過程如下：

    1. 退(tui)火(huo)溫度850～870℃，保(bao)溫4～6h，爐冷(leng)至600℃以(yi)下出爐，退(tui)火(huo)后硬度≤269HBW。

    2. 再結晶退(tui)火：加熱(re)溫度為730～750℃，空冷。

四、淬(cui)火及回(hui)火

  90Cr18MoV、1.4112、S44003、440B不銹鋼淬(cui)火溫度1050～1070℃，油冷，硬(ying)度≥58HRC；回火溫度160～180℃保(bao)溫3～5，硬(ying)度≥58HRC。~5h
