一、產品結構(gou)

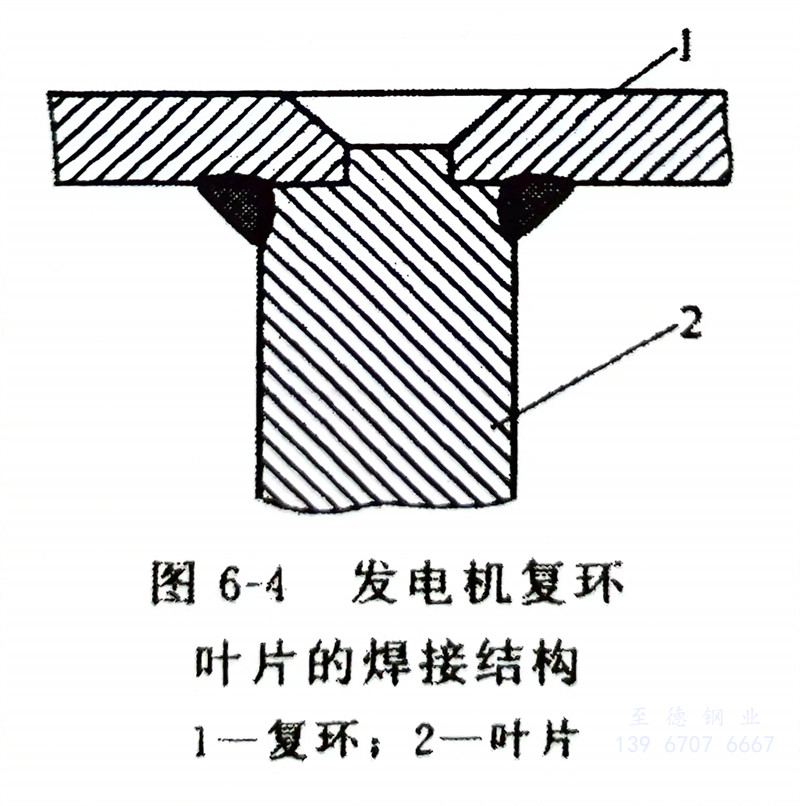

  圖6-4為發電機復環葉片的焊接結構。其復環材質為2Cr13，葉片為1Cr13，均為馬氏體不銹鋼。

二、焊接(jie)工藝(yi)

   ①. 焊前預熱，溫度為250～300℃。

   ②. 選(xuan)用(yong)A207（E316型）焊條，其直(zhi)徑為＄3.2mm。

   ③. 在引(yin)弧(hu)(hu)板上引(yin)弧(hu)(hu)，待電弧(hu)(hu)穩(wen)定(ding)后引(yin)入待焊(han)處，采用短弧(hu)(hu)焊(han)，收弧(hu)(hu)時要填滿弧(hu)(hu)坑(keng)，減少(shao)弧(hu)(hu)坑(keng)裂紋(wen)，并使(shi)焊(han)縫與母材金屬呈(cheng)圓滑(hua)過(guo)渡。

   ④. 焊后為(wei)防止焊件的變形和(he)開裂(lie)，需進行(xing)回(hui)火熱處理來(lai)消除(chu)焊接殘余應力(li)。回(hui)火溫度為(wei)700℃，保溫30min，然后空冷(leng)。

   ⑤. 用(yong)超(chao)聲波探傷(shang)儀(yi)對焊縫(feng)內部進行檢測，發(fa)現有超(chao)標焊接缺陷時，應(ying)立即返(fan)修。補焊工藝與焊接工藝相同，直(zhi)至(zhi)合格(ge)為止(zhi)。
