從礦石或化合物中提煉金屬，是還原過程；而腐蝕則是將金屬氧化為礦石或化合物，是冶煉的逆過程，即氧化過程。這兩個過程的原理是可以相互借用的。干腐蝕為高溫氧化，濕腐蝕是電解液腐蝕。在液態或固態電解質中的金屬腐蝕過程是電化學過程，是一種涉及電子轉移的化學過程。因此，腐蝕能否進行，取決于金屬能否離子化；而金屬離子化的趨勢，可以用金屬的標準電極電位（ε)來表示。定性地講，金屬的標準電位越負，則越易離子化。
如(ru)，鋼表(biao)(biao)面生銹是(shi)電(dian)化(hua)學(xue)(xue)腐(fu)蝕的結果。鋼暴露在大氣中，表(biao)(biao)面吸附了一層(ceng)很薄(bo)的水膜，鋼表(biao)(biao)面不同(tong)的電(dian)極電(dian)位和水膜構(gou)成了微(wei)電(dian)池，就會引(yin)起電(dian)化(hua)學(xue)(xue)腐(fu)蝕。
鋼本身由于包含有碳化物(wu)、夾渣物(wu)等，各(ge)部(bu)(bu)分的(de)組織和(he)成分是不均勻(yun)的(de)，此(ci)外(wai)內(nei)部(bu)(bu)應力也(ye)(ye)不均勻(yun)，這(zhe)些都促使各(ge)部(bu)(bu)分在電(dian)(dian)解質溶液(ye)中(zhong)，產生相互(hu)間的(de)電(dian)(dian)極電(dian)(dian)位差。這(zhe)種電(dian)(dian)極電(dian)(dian)位差愈(yu)大，微(wei)陽(yang)極和(he)微(wei)陰極間的(de)電(dian)(dian)流強度愈(yu)大，鋼的(de)腐蝕速度也(ye)(ye)愈(yu)大，結果是微(wei)陽(yang)極部(bu)(bu)分發(fa)生嚴重的(de)腐蝕。
這種腐蝕(shi)微電(dian)池所引起電(dian)化學腐蝕(shi)，在開始階段和(he)腐蝕(shi)過程中，就會產生陽極(ji)(ji)極(ji)(ji)化作(zuo)用和(he)陰(yin)極(ji)(ji)極(ji)(ji)化作(zuo)用。
一(yi)、極化作用
在電化(hua)學(xue)腐蝕中，能(neng)夠(gou)控制(zhi)腐蝕反(fan)(fan)應(ying)速(su)(su)度的(de)(de)現象(xiang)稱(cheng)為極化(hua)，極化(hua)可(ke)使陽極與陰極參與反(fan)(fan)應(ying)的(de)(de)速(su)(su)度得(de)到減(jian)(jian)弱(ruo)和減(jian)(jian)緩(huan)。
極化(hua)(hua)(hua)作用(yong)的(de)(de)(de)(de)(de)原(yuan)理 當(dang)電(dian)流通(tong)過原(yuan)來電(dian)池(chi)(chi)開始流動(dong)的(de)(de)(de)(de)(de)瞬間，在電(dian)極上產(chan)生化(hua)(hua)(hua)學變(bian)化(hua)(hua)(hua)，這些變(bian)化(hua)(hua)(hua)試圖建(jian)立一個新的(de)(de)(de)(de)(de)與原(yuan)來電(dian)池(chi)(chi)電(dian)壓方向(xiang)相反的(de)(de)(de)(de)(de)伏(fu)打電(dian)池(chi)(chi)。這種新的(de)(de)(de)(de)(de)反電(dian)壓稱為極化(hua)(hua)(hua)，其方向(xiang)與原(yuan)來電(dian)池(chi)(chi)的(de)(de)(de)(de)(de)電(dian)壓方向(xiang)相反，從而使(shi)原(yuan)來的(de)(de)(de)(de)(de)電(dian)池(chi)(chi)電(dian)壓得到了削弱(ruo)。也(ye)就是說，由于極化(hua)(hua)(hua)使(shi)得腐蝕(shi)電(dian)池(chi)(chi)中金屬的(de)(de)(de)(de)(de)各(ge)電(dian)位(wei)彼此相互(hu)接近(jin) 陽極電(dian)位(wei)的(de)(de)(de)(de)(de)下降
稱為陽極(ji)(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)(ji)化，陰(yin)(yin)(yin)極(ji)(ji)(ji)(ji)(ji)(ji)電位的(de)下(xia)(xia)降(jiang)(jiang)稱為陰(yin)(yin)(yin)極(ji)(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)(ji)化。電池電壓的(de)下(xia)(xia)降(jiang)(jiang)、減小(xiao)(xiao)使(shi)得流過(guo)電池的(de)電流也(ye)減小(xiao)(xiao)。陽極(ji)(ji)(ji)(ji)(ji)(ji)、陰(yin)(yin)(yin)極(ji)(ji)(ji)(ji)(ji)(ji)的(de)極(ji)(ji)(ji)(ji)(ji)(ji)化并不總是(shi)同(tong)時以(yi)同(tong)種(zhong)(zhong)程(cheng)度發(fa)生(sheng)，有些(xie)情況下(xia)(xia)，陽極(ji)(ji)(ji)(ji)(ji)(ji)發(fa)生(sheng)較大的(de)極(ji)(ji)(ji)(ji)(ji)(ji)化，而有些(xie)情況下(xia)(xia)則(ze)是(shi)陰(yin)(yin)(yin)極(ji)(ji)(ji)(ji)(ji)(ji)發(fa)生(sheng)較大的(de)極(ji)(ji)(ji)(ji)(ji)(ji)化。在前一種(zhong)(zhong)情況下(xia)(xia)，反應(ying)由陽極(ji)(ji)(ji)(ji)(ji)(ji)控制；后一種(zhong)(zhong)情況下(xia)(xia)，反應(ying)由陰(yin)(yin)(yin)極(ji)(ji)(ji)(ji)(ji)(ji)來控制（圖1-1a和圖1-1c)。為了提(ti)高金屬材料的(de)耐腐蝕性，可以(yi)通過(guo)提(ti)高其極(ji)(ji)(ji)(ji)(ji)(ji)化性能來實(shi)(shi)現；作為能源的(de)電池，則(ze)是(shi)通過(guo)降(jiang)(jiang)低其極(ji)(ji)(ji)(ji)(ji)(ji)化性能來實(shi)(shi)現的(de)。
1. 鐵 - 水體系的(de)極化
在鐵－水(shui)體(ti)系中，反(fan)(fan)應(ying)是(shi)受陰(yin)極控(kong)制(zhi)(zhi)的(de)，因為氫(qing)離子數量(liang)少(shao)，也就(jiu)是(shi)說，陰(yin)極極化限(xian)(xian)制(zhi)(zhi)著反(fan)(fan)應(ying)速度(du)(du)；而(er)氧(yang)氣是(shi)一種去極化劑，因為它(ta)增加(jia)了這個反(fan)(fan)應(ying)中的(de)腐(fu)蝕電(dian)流(liu)及一定的(de)腐(fu)蝕量(liang)。有一點應(ying)該考慮到，這就(jiu)是(shi)：極化可(ke)限(xian)(xian)制(zhi)(zhi)腐(fu)蝕速度(du)(du)，使之不能達(da)到最大值(zhi)，如果不存在極化，腐(fu)蝕速度(du)(du)將可(ke)能達(da)到最大值(zhi)。電(dian)解(jie)液中離子的(de)緩(huan)慢移動、原子緩(huan)慢地結合成氣體(ti)分子或電(dian)解(jie)液中離子的(de)緩(huan)慢溶解(jie)，都(dou)可(ke)能是(shi)極化的(de)表(biao)現形式。
2. 影(ying)響極化(hua)的因素
同(tong)其他的(de)(de)所有性(xing)能一(yi)樣(yang)，極(ji)(ji)(ji)化(hua)性(xing)能不(bu)僅(jin)因電極(ji)(ji)(ji)材料(liao)而(er)異(yi)，而(er)且(qie)與電解質(zhi)有密切關系，因此，極(ji)(ji)(ji)化(hua)的(de)(de)程(cheng)度(du)是不(bu)同(tong)的(de)(de)。一(yi)些腐(fu)(fu)蝕(shi)(shi)(shi)反(fan)(fan)應由于高(gao)自發性(xing)與低(di)極(ji)(ji)(ji)化(hua)性(xing)，使得腐(fu)(fu)蝕(shi)(shi)(shi)反(fan)(fan)應進行得很快；而(er)另一(yi)些腐(fu)(fu)蝕(shi)(shi)(shi)反(fan)(fan)應，盡管(guan)它們有著明顯的(de)(de)腐(fu)(fu)蝕(shi)(shi)(shi)趨勢，但由于高(gao)極(ji)(ji)(ji)化(hua)性(xing)則使得腐(fu)(fu)蝕(shi)(shi)(shi)反(fan)(fan)應進行得非(fei)常(chang)慢。這就(jiu)是研(yan)究、利(li)用極(ji)(ji)(ji)化(hua)的(de)(de)目的(de)(de)所在。影響極(ji)(ji)(ji)化(hua)的(de)(de)因素包(bao)括：
a. 增加反應面積，使腐蝕更容易發生，由此而降(jiang)低(di)了極化率。
b. 攪拌或電解液(ye)流動帶走了(le)表面的腐蝕產物，從而(er)提供(gong)了(le)大量(liang)與電極(ji)接觸的離子，增加了(le)腐蝕速度而(er)降低了(le)極(ji)化(hua)；另一方面，如果陰(yin)極(ji)反應起控制作用，則攪拌對腐蝕速度沒有(you)影響。
c. 氧氣可有效地(di)使電極去極化或通過帶(dai)走反應(ying)產物原(yuan)子(zi)態的氫使反應(ying)更快地(di)進行。
d. 溫度增加，可使大多數(shu)反(fan)應速度增加，因此降低了(le)極化率(lv)。
3. 極化圖

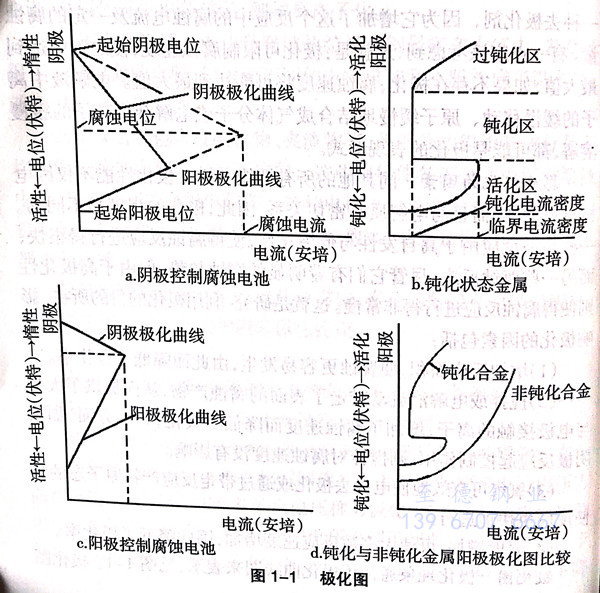

極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)現(xian)象(xiang)通常(chang)用極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)圖(tu)(tu)(tu)本示 ,見(jian)圖(tu)(tu)(tu)1-1。極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)圖(tu)(tu)(tu)就是陽極(ji)(ji)(ji)(ji)(ji)(ji)電(dian)(dian)位和陰(yin)(yin)極(ji)(ji)(ji)(ji)(ji)(ji)電(dian)(dian)位與(yu)其(qi)電(dian)(dian)流的(de)(de)(de)關系圖(tu)(tu)(tu)。這些曲(qu)線(xian)也稱(cheng)為(wei)Evans曲(qu)線(xian)，這是以腐(fu)蝕(shi)科(ke)學(xue)的(de)(de)(de)創始人(ren)之一(yi) Ulick Evans命(ming)名的(de)(de)(de)。圖(tu)(tu)(tu)1-1a表示由(you)(you)陰(yin)(yin)極(ji)(ji)(ji)(ji)(ji)(ji)控制腐(fu)蝕(shi)電(dian)(dian)池(chi)(chi)的(de)(de)(de)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)圖(tu)(tu)(tu)。圖(tu)(tu)(tu)1-1b為(wei)鈍(dun)化(hua)(hua)(hua)(hua)狀態由(you)(you)金(jin)(jin)屬陽極(ji)(ji)(ji)(ji)(ji)(ji)控制腐(fu)蝕(shi)電(dian)(dian)池(chi)(chi)的(de)(de)(de)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)圖(tu)(tu)(tu)，從圖(tu)(tu)(tu)1-1b可(ke)以看出(chu)，極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)并(bing)不是想象(xiang)的(de)(de)(de)那樣是沿直(zhi)線(xian)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)的(de)(de)(de)，而是沿著“S”形(xing)(xing)曲(qu)線(xian)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)的(de)(de)(de)。活化(hua)(hua)(hua)(hua)狀態－鈍(dun)化(hua)(hua)(hua)(hua)狀態轉變的(de)(de)(de)電(dian)(dian)化(hua)(hua)(hua)(hua)學(xue)行為(wei)，可(ke)由(you)(you)這些曲(qu)線(xian)加以說明(ming)。圖(tu)(tu)(tu)1-1c是由(you)(you)陽極(ji)(ji)(ji)(ji)(ji)(ji)控制腐(fu)蝕(shi)電(dian)(dian)池(chi)(chi)的(de)(de)(de)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)圖(tu)(tu)(tu)，此(ci)圖(tu)(tu)(tu)可(ke)以說明(ming)氫氣對陰(yin)(yin)極(ji)(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)的(de)(de)(de)作用及聚集的(de)(de)(de)金(jin)(jin)屬離子(zi)和腐(fu)蝕(shi)產物對陽極(ji)(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)的(de)(de)(de)作用。實際上，極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)并(bing)不是直(zhi)線(xian)，極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)的(de)(de)(de)形(xing)(xing)狀取決于極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)的(de)(de)(de)具體過程(cheng)。
4. 極(ji)化測定
耦合件極化的(de)測定可(ke)(ke)以提供關(guan)于極化行為的(de)精確信(xin)息，特別是(shi)對局部腐(fu)蝕的(de)預測。用極化技術與臨界電(dian)位可(ke)(ke)以衡(heng)量(liang)金屬(shu)與合金在氯化物溶液中，點腐(fu)蝕與縫隙腐(fu)蝕的(de)敏感性。
5. 鈍化
有(you)時(shi)材料發生(sheng)腐(fu)(fu)蝕(shi)時(shi)，會產(chan)生(sheng)有(you)黏(nian)附(fu)性的(de)(de)腐(fu)(fu)蝕(shi)產(chan)物，這(zhe)種黏(nian)附(fu)性的(de)(de)腐(fu)(fu)蝕(shi)產(chan)物能夠起到保護(hu)材料免(mian)受進(jin)一步腐(fu)(fu)蝕(shi)作(zuo)(zuo)用(yong)，這(zhe)也就(jiu)是(shi)(shi)鈍(dun)(dun)化作(zuo)(zuo)用(yong)。這(zhe)些(xie)被(bei)鈍(dun)(dun)化的(de)(de)材料在特定的(de)(de)環(huan)(huan)境中(zhong)腐(fu)(fu)蝕(shi)非常小，而(er)在其他環(huan)(huan)境中(zhong)卻有(you)可能產(chan)生(sheng)相當嚴(yan)重的(de)(de)腐(fu)(fu)蝕(shi)。例如，從(cong)電動序來看(kan)，鋁的(de)(de)腐(fu)(fu)蝕(shi)速度(du)應該是(shi)(shi)較高的(de)(de)，然(ran)而(er)實際(ji)上，鋁在除鹵化物外的(de)(de)多數介質里具(ju)有(you)較強(qiang)的(de)(de)耐腐(fu)(fu)蝕(shi)能力(li)。這(zhe)種現象(xiang)稱(cheng)為(wei)鈍(dun)(dun)化。鎳(nie)、鈦(tai)、鋯、鉻和(he)不銹鋼等(deng)材料都是(shi)(shi)因為(wei)可自鈍(dun)(dun)化而(er)具(ju)備了耐腐(fu)(fu)蝕(shi)的(de)(de)能力(li)。
通過研究(jiu)極化(hua)(hua)(hua)(hua)(hua)曲(qu)線(xian)，也(ye)就是(shi)(shi)Evans曲(qu)線(xian)，可以(yi)幫(bang)助(zhu)更好地理解合金的(de)鈍(dun)化(hua)(hua)(hua)(hua)(hua)。圖(tu)1-1b中顯示的(de)鈍(dun)化(hua)(hua)(hua)(hua)(hua)合金的(de)陽(yang)極極化(hua)(hua)(hua)(hua)(hua)曲(qu)線(xian)明顯不同于沒有鈍(dun)化(hua)(hua)(hua)(hua)(hua)的(de)合金，圖(tu)1-1d是(shi)(shi)鈍(dun)化(hua)(hua)(hua)(hua)(hua)與(yu)沒有鈍(dun)化(hua)(hua)(hua)(hua)(hua)材料的(de)極化(hua)(hua)(hua)(hua)(hua)曲(qu)線(xian)比較圖(tu)。鈍(dun)化(hua)(hua)(hua)(hua)(hua)明顯的(de)是(shi)(shi)陽(yang)極極化(hua)(hua)(hua)(hua)(hua)的(de)結果(guo)。在金屬與(yu)環境之間，由(you)金屬氧化(hua)(hua)(hua)(hua)(hua)物或化(hua)(hua)(hua)(hua)(hua)學反應(ying)吸收(shou)的(de)氧氣形成(cheng)一(yi)(yi)層(ceng)牢固的(de)保(bao)護(hu)薄膜(mo)，可以(yi)防止金屬與(yu)電解液進一(yi)(yi)步接觸電解。在金屬為(wei)鐵的(de)情況下，當有更多(duo)的(de)氧可以(yi)到達(da)陰極的(de)金屬表面進行反應(ying)時，就可以(yi)形成(cheng)一(yi)(yi)層(ceng)保(bao)護(hu)性(xing)的(de)鈍(dun)化(hua)(hua)(hua)(hua)(hua)膜(mo)，金屬表面因(yin)此達(da)到鈍(dun)化(hua)(hua)(hua)(hua)(hua)狀態，對避免加(jia)速腐(fu)蝕(shi)起到了(le)非常(chang)重要的(de)作用。在特(te)定的(de)情況下，特(te)定的(de)合金能否鈍(dun)化(hua)(hua)(hua)(hua)(hua)取決于陽(yang)極和陰極極化(hua)(hua)(hua)(hua)(hua)效果(guo)。
鈍(dun)(dun)(dun)(dun)化狀態合金被廣泛用做(zuo)熱交換器結構(gou)的(de)(de)耐(nai)腐蝕材料，鈍(dun)(dun)(dun)(dun)化狀態金屬(shu)的(de)(de)耐(nai)腐蝕性取(qu)決(jue)于(yu)鉻含(han)(han)(han)量、環境中(zhong)的(de)(de)氯化物(wu)和氧含(han)(han)(han)量以及溫度。在特定(ding)的(de)(de)條件下達到鈍(dun)(dun)(dun)(dun)化狀態，取(qu)決(jue)于(yu)各種鈍(dun)(dun)(dun)(dun)化因素的(de)(de)相對值能否超(chao)過其阻礙(ai)鈍(dun)(dun)(dun)(dun)化的(de)(de)因素。例如，高的(de)(de)鉻含(han)(han)(han)量有利于(yu)鈍(dun)(dun)(dun)(dun)化，低的(de)(de)溫度有利于(yu)鈍(dun)(dun)(dun)(dun)化，含(han)(han)(han)有去鈍(dun)(dun)(dun)(dun)化離子(zi)的(de)(de)氯化物(wu)阻礙(ai)鈍(dun)(dun)(dun)(dun)化，而氧有利于(yu)鈍(dun)(dun)(dun)(dun)化。
6. 鈍化(hua)狀態合金的行(xing)為
盡管鈍(dun)(dun)化(hua)狀(zhuang)(zhuang)(zhuang)態(tai)(tai)材料在(zai)特(te)定(ding)的(de)環境下，鈍(dun)(dun)化(hua)狀(zhuang)(zhuang)(zhuang)態(tai)(tai)材料腐(fu)(fu)(fu)蝕(shi)非(fei)常小，但在(zai)其他情(qing)況下可能腐(fu)(fu)(fu)蝕(shi)相當嚴(yan)重。相反，通常顯示鈍(dun)(dun)化(hua)狀(zhuang)(zhuang)(zhuang)態(tai)(tai)的(de)合金(jin)在(zai)非(fei)鈍(dun)(dun)化(hua)狀(zhuang)(zhuang)(zhuang)態(tai)(tai)下，常常是非(fei)常活潑的(de)。某些元(yuan)素可以(yi)擊穿鈍(dun)(dun)化(hua)膜(mo)(mo)，造(zao)成(cheng)鈍(dun)(dun)化(hua)膜(mo)(mo)不連續(xu)處(chu)的(de)金(jin)屬被腐(fu)(fu)(fu)蝕(shi)。例如，氯(lv)離子破壞鋁、鐵以(yi)及不銹鋼的(de)鈍(dun)(dun)化(hua)，造(zao)成(cheng)點腐(fu)(fu)(fu)蝕(shi)。因此，使用鈍(dun)(dun)化(hua)狀(zhuang)(zhuang)(zhuang)態(tai)(tai)金(jin)屬的(de)用戶(hu)應特(te)別注(zhu)意點腐(fu)(fu)(fu)蝕(shi)、應力(li)腐(fu)(fu)(fu)蝕(shi)開裂、敏化(hua)以(yi)及貧氧腐(fu)(fu)(fu)蝕(shi)等。
對于金(jin)屬(shu)的(de)耐腐(fu)蝕(shi)性，希(xi)望有(you)較高(gao)的(de)極(ji)化性能(neng)(neng)；對于作為能(neng)(neng)源的(de)電(dian)池或金(jin)屬(shu)的(de)表面處理，卻要(yao)求有(you)較低(di)的(de)極(ji)化性能(neng)(neng)。同其他的(de)所有(you)性能(neng)(neng)一樣，極(ji)化性能(neng)(neng)不僅因電(dian)極(ji)材(cai)料而異(yi)，也與電(dian)解質(zhi)密切相關。
二、不銹鋼的極化曲線

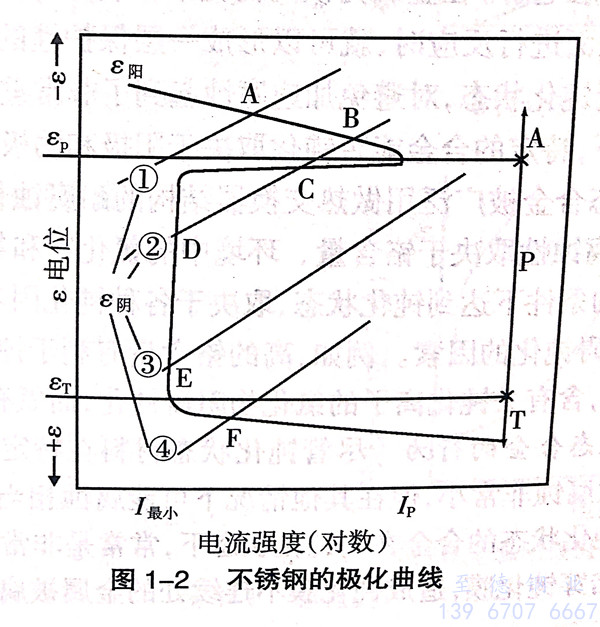

不銹鋼的極化曲線，見圖1-2。圖1-2描述了不銹鋼以及有活化、鈍化轉變的合金電極動力學過程，并按電位分為活化區（A)、鈍化區（P)和過鈍化區（T)。應用陽極極化曲線（εm)及相關的陰極極化曲線（圖1-2中的①、②、③、④),可以求得腐蝕電位和腐蝕電流密度（圖1-2中的陽極化曲線和陰極化曲線的交點A、B、C、D、E、F)。
金(jin)屬或合(he)金(jin)在不同(tong)條件(jian)下，其電化(hua)(hua)學腐蝕(shi)(shi)有(you)四種狀(zhuang)(zhuang)(zhuang)(zhuang)態(tai)(tai)：一(yi)是活化(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)態(tai)(tai)，腐蝕(shi)(shi)電流強度較(jiao)(jiao)大，因而腐蝕(shi)(shi)速度較(jiao)(jiao)快；二(er)是相(xiang)對穩定(ding)(ding)狀(zhuang)(zhuang)(zhuang)(zhuang)態(tai)(tai)，即金(jin)屬處(chu)于(yu)可以鈍(dun)(dun)化(hua)(hua)也可以活化(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)態(tai)(tai)；三(san)是鈍(dun)(dun)化(hua)(hua)穩定(ding)(ding)狀(zhuang)(zhuang)(zhuang)(zhuang)態(tai)(tai)，金(jin)屬只處(chu)于(yu)鈍(dun)(dun)化(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)態(tai)(tai)，而且是穩定(ding)(ding)的，能夠自動鈍(dun)(dun)化(hua)(hua)，只有(you)很(hen)小的腐蝕(shi)(shi)電流，腐蝕(shi)(shi)速度很(hen)小；四是過鈍(dun)(dun)化(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)態(tai)(tai)，當金(jin)屬處(chu)于(yu)過鈍(dun)(dun)化(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)態(tai)(tai)時有(you)較(jiao)(jiao)高的腐蝕(shi)(shi)電流。
為(wei)了(le)提(ti)高不銹鋼的耐腐蝕性能，我們希望：
a. 不(bu)銹鋼(gang)易處于鈍(dun)(dun)化態，也就是可(ke)以自動鈍(dun)(dun)化；
b. 不銹鋼(gang)鈍(dun)化后腐蝕電(dian)流密度要很低(di)；
c. 不銹鋼鈍化狀態的（腐蝕）電位(wei)范(fan)圍要寬。
上(shang)述(shu)三點分別(bie)指出了不銹鋼獲得鈍化的必(bi)要條(tiao)件、鈍化狀(zhuang)態的腐蝕(shi)速度和鈍化狀(zhuang)態的相對穩定性。
不(bu)銹鋼(gang)只有處在(zai)鈍(dun)(dun)化狀態方能耐腐(fu)蝕(shi)(shi)，這時鈍(dun)(dun)化狀態腐(fu)蝕(shi)(shi)電流最(zui)小，腐(fu)蝕(shi)(shi)速(su)度最(zui)慢，其他三種狀態下不(bu)銹鋼(gang)都(dou)是(shi)不(bu)耐腐(fu)蝕(shi)(shi)的(de)。由此可見，不(bu)銹鋼(gang)的(de)“不(bu)銹”是(shi)相(xiang)對的(de)，只是(shi)腐(fu)蝕(shi)(shi)速(su)度比較慢就是(shi)了(le)。
