奧氏體鋼與馬氏體鋼和鐵素體鋼相比具有較好的焊接性，可以采用所有的熔焊方法，包括手工電弧焊、鎢極氬弧焊、熔化極氣體保護焊、等離子弧焊和埋弧焊等。

 奧氏體(ti)(ti)鋼(gang)(gang)焊(han)接材(cai)料的(de)選擇(ze)原則是(shi)(shi)在(zai)無裂紋(wen)的(de)前(qian)提下，保(bao)證焊(han)縫(feng)(feng)金(jin)屬(shu)的(de)耐(nai)蝕(shi)性(xing)(xing)能及力學性(xing)(xing)能與(yu)母材(cai)基本相當，或高于(yu)(yu)母材(cai)，一般要求其合金(jin)成分大致與(yu)母材(cai)成分匹(pi)配。對于(yu)(yu)耐(nai)蝕(shi)的(de)奧氏體(ti)(ti)不(bu)銹(xiu)鋼(gang)(gang)，一般希望含(han)一定量的(de)鐵(tie)素(su)(su)體(ti)(ti)，這樣既能保(bao)證良好(hao)的(de)抗裂性(xing)(xing)能，又能有很(hen)好(hao)的(de)抗腐蝕(shi)性(xing)(xing)能。但在(zai)某(mou)些特殊介質中，如尿素(su)(su)設(she)備的(de)焊(han)縫(feng)(feng)金(jin)屬(shu)是(shi)(shi)不(bu)允(yun)許有鐵(tie)素(su)(su)體(ti)(ti)存在(zai)的(de)，否則就會降(jiang)低其耐(nai)蝕(shi)性(xing)(xing)。對耐(nai)熱用奧氏體(ti)(ti)鋼(gang)(gang)，應考慮對焊(han)縫(feng)(feng)金(jin)屬(shu)內(nei)鐵(tie)素(su)(su)體(ti)(ti)含(han)量的(de)控制。對于(yu)(yu)長期在(zai)高溫運行(xing)的(de)奧氏體(ti)(ti)鋼(gang)(gang)焊(han)件，焊(han)縫(feng)(feng)金(jin)屬(shu)內(nei)鐵(tie)素(su)(su)體(ti)(ti)含(han)量不(bu)應超過(guo)5%。讀(du)者可根據Schaeffler圖，按焊(han)縫(feng)(feng)金(jin)屬(shu)中的(de)鉻當量和鎳當量值估計出(chu)相應的(de)鐵(tie)素(su)(su)體(ti)(ti)含(han)量。

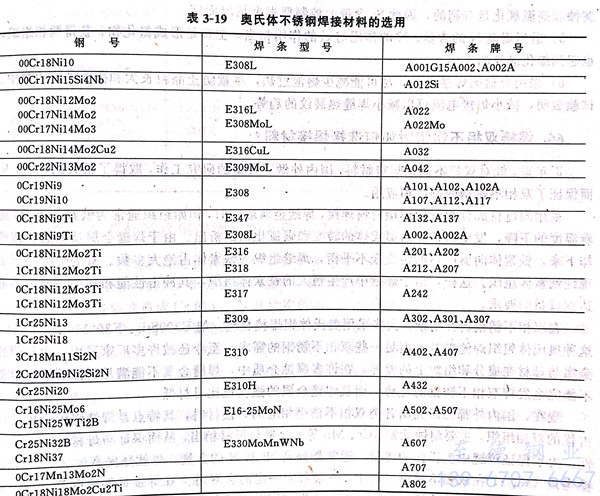

 表3-19所(suo)選(xuan)(xuan)(xuan)擇(ze)的(de)(de)(de)(de)焊(han)(han)(han)接(jie)材(cai)料(liao)(liao)，僅以手(shou)工電弧焊(han)(han)(han)的(de)(de)(de)(de)電焊(han)(han)(han)條為代表，主要是給讀(du)(du)者(zhe)提供一(yi)(yi)個選(xuan)(xuan)(xuan)擇(ze)焊(han)(han)(han)接(jie)材(cai)料(liao)(liao)的(de)(de)(de)(de)合金(jin)成(cheng)分，具體(ti)采用(yong)那一(yi)(yi)類焊(han)(han)(han)接(jie)材(cai)料(liao)(liao)，讀(du)(du)者(zhe)可根據具體(ti)情況(kuang)選(xuan)(xuan)(xuan)用(yong)合適(shi)的(de)(de)(de)(de)焊(han)(han)(han)接(jie)方(fang)法，選(xuan)(xuan)(xuan)擇(ze)相應的(de)(de)(de)(de)焊(han)(han)(han)接(jie)材(cai)料(liao)(liao)。若讀(du)(du)者(zhe)選(xuan)(xuan)(xuan)用(yong)埋弧焊(han)(han)(han)，除了選(xuan)(xuan)(xuan)用(yong)合適(shi)的(de)(de)(de)(de)焊(han)(han)(han)絲外，還要注意選(xuan)(xuan)(xuan)配合適(shi)的(de)(de)(de)(de)焊(han)(han)(han)劑等(deng)。
