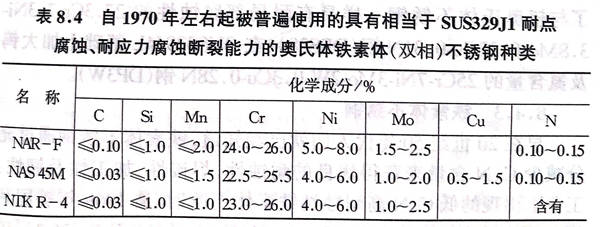

奧氏體鐵素體（雙相）不銹鋼早在20世紀30年代初就在歐洲研制出來了。當時，主要用于防止尚未獲得低碳組成的奧氏體不銹鋼發生晶間腐蝕。后來，含鉬的0.1C-26Cr-5Ni-1.5Mo鋼在美國被規范化為AISI329.而在日本國內，329鋼最初主要用于鑄造物，經過添加氮元素、調整成分平衡等過程，也逐漸可以用來制造板材了；科研工作者們針對329鋼的耐蝕性進行了基礎性研究，于1969年制造出了耐腐蝕用的25Cr-5Ni-2Mo-N鋼，該鋼改善了原來329鋼的脆性；第二年，該鋼被用于油輪的冷卻器冷卻管。此后，25Cr-5Ni-1.5Mo-1 Cu-0.1N鋼也被用于冷卻器或排煙脫硫裝置的滌氣器等，其耐點腐蝕能力引起人們的注意。同期，也開發了無特別添加氮的雙(shuang)相不銹鋼，這些鋼材具有良好的耐酸性和耐強度性能，但耐點腐蝕能力差，所以不適合用于抗點腐蝕方面，用途受到限制。當時所制造的主要的雙相不銹鋼已被列在表8.4中。這些鋼種在1972年作為SUS329J1被JIS所采用。但是，雖然如前所述，氮是雙相不銹鋼用來抗點腐蝕的必要元素，但在規格上卻沒有把氮記錄進去，只承認它是一種可任意添加的元素。
當初，人們希望把上(shang)述的(de)(de)(de)SUS329J1 鋼(gang)用(yong)作(zuo)(zuo)耐(nai)(nai)海水(shui)(shui)(shui)不銹(xiu)(xiu)鋼(gang)，但含氮的(de)(de)(de)鋼(gang)種也(ye)會(hui)在海水(shui)(shui)(shui)中(zhong)(zhong)短(duan)時間內(nei)發生(sheng)腐(fu)蝕（特別(bie)是(shi)焊接部(bu)(bu)位），即使在常溫(wen)(wen)下(xia)也(ye)不能(neng)保(bao)證充分的(de)(de)(de)耐(nai)(nai)蝕性，所以(yi)逐漸就(jiu)不用(yong)在海水(shui)(shui)(shui)中(zhong)(zhong)了(le)。此后，作(zuo)(zuo)為(wei)(wei)抵抗(kang)常溫(wen)(wen)以(yi)上(shang)海水(shui)(shui)(shui)侵蝕的(de)(de)(de)雙(shuang)(shuang)相(xiang)不銹(xiu)(xiu)鋼(gang)，日(ri)本從1975年(nian)(nian)開始(shi)研制(zhi)25 Cr-6 Ni-3 Mo-N系的(de)(de)(de)雙(shuang)(shuang)相(xiang)不銹(xiu)(xiu)鋼(gang)。與SUS329J1相(xiang)比(bi)，這(zhe)些不銹(xiu)(xiu)鋼(gang)在提高鉬(mu)含量(liang)的(de)(de)(de)同(tong)時，還增加了(le)少量(liang)的(de)(de)(de)氮元素，而且因鎢元素的(de)(de)(de)組織穩定性比(bi)鉬(mu)強，能(neng)改(gai)善(shan)耐(nai)(nai)局部(bu)(bu)腐(fu)蝕的(de)(de)(de)能(neng)力，所以(yi)有的(de)(de)(de)不銹(xiu)(xiu)鋼(gang)中(zhong)(zhong)還添加有鎢元素，這(zhe)也(ye)可以(yi)用(yong)于(yu)更嚴峻的(de)(de)(de)海水(shui)(shui)(shui)環境中(zhong)(zhong)。這(zhe)些不銹(xiu)(xiu)鋼(gang)于(yu)1984年(nian)(nian)被規(gui)范化(hua)為(wei)(wei)SUS329J2L（1991年(nian)(nian)改(gai)稱(cheng)為(wei)(wei)SUS329J4L).此外(wai)，在這(zhe)一時期內(nei)，由歐洲開發的(de)(de)(de)多用(yong)于(yu)（海上(shang)）油井、化(hua)學品運輸船(chuan)等的(de)(de)(de)22Cr-5Ni-3Mo-N 鋼(gang)也(ye)在日(ri)本制(zhi)造出(chu)來，也(ye)在1984年(nian)(nian)規(gui)范化(hua)為(wei)(wei)SUS329J2L(1991年(nian)(nian)改(gai)稱(cheng)為(wei)(wei)SUS329J3L).表8.5列出(chu)了(le)日(ri)本國(guo)內(nei)制(zhi)造的(de)(de)(de)相(xiang)當于(yu)SUS329J4L的(de)(de)(de)雙(shuang)(shuang)相(xiang)不銹(xiu)(xiu)鋼(gang)的(de)(de)(de)名(ming)稱(cheng)及主(zhu)要成分。
此后(hou)(hou)，日本不銹鋼界通過進一步增加(jia)Cr、Mo含量，先后(hou)(hou)開發了(le)與(yu)超奧氏(shi)體不銹鋼一樣(yang)具有耐局部腐蝕性(xing)的27.3Cr-7.3Ni-3.8Mo-0.32Cu-0.31N鋼（DPS28)、在SUS329J4L 基礎上加(jia)大鎢及(ji)氮(dan)含量的25Cr-7Ni-3Mo-2W-0.3Cu-0.28N鋼（DP3W).
