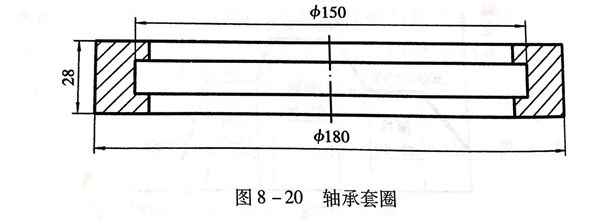

零件名稱:馬氏體不銹鋼軸承套圈,見(jian)圖8-20.


圖 20.jpg



材質(zhi):9Cr18Mo不銹鋼


熱(re)處理要求:淬火回火硬度(du)為58~62HRC.



1. 零件常見的失(shi)效形式(shi)及應具備的性能


 該軸承用在海(hai)水介(jie)質中,磨(mo)損及腐蝕(shi)是(shi)影響(xiang)其正常工作的因素,所以(yi),對(dui)該零件的要求(qiu)不僅要具有(you)一般軸承零件的高硬度、高尺寸穩定性,還應有(you)較(jiao)好的耐(nai)海(hai)水腐蝕(shi)性能。



2. 材料選(xuan)用原則及(ji)熱處理(li)方(fang)法選(xuan)擇


 為了(le)滿(man)足耐腐蝕性(xing)的要求、應選擇(ze)不銹(xiu)鋼,為滿(man)足硬度(du)和耐磨性(xing)的要求,應選擇(ze)可熱處(chu)理(li)硬化的馬(ma)氏體類不銹(xiu)鋼,所以,選擇(ze)高(gao)碳、高(gao)鉻(ge)的馬(ma)氏體不銹(xiu)鋼9Cr18Mo是合適的。熱處(chu)理(li)除考(kao)慮保證高(gao)硬度(du)的淬火、低(di)溫回(hui)火外,還(huan)應考(kao)慮尺(chi)寸(cun)和組織穩定(ding)(ding)性(xing)問(wen)題,所以,采取冷處(chu)理(li)和穩定(ding)(ding)尺(chi)寸(cun)回(hui)火等多種工序。



3. 零件主要加(jia)工工序


 鍛(duan)造-球化退火(huo)(A)-機械(xie)加工(gong)-淬(cui)火(huo)(B)-冷處理(li)(li)(C)-回火(huo)(D)-磨加工(gong)-穩定尺寸回火(huo)(E)-清(qing)理(li)(li)-檢查。



4. 熱處理工藝分析及注意問題(ti)


  a. 球化退火(等溫退火)


  9Cr18Mo屬高碳高鉻過共析香蕉視頻app連接:馬氏體不銹鋼,在鍛造及鍛后冷卻過程中,可能存在組織不均勻,甚至有網狀碳化物,硬度偏高,存在應力等問題,所以,鍛后采用球化退火,不僅可以解決上述問題,還為以后的淬火等熱處理創造了良好的組織準備條件。


  9Cr18Mo不(bu)銹鋼球化退火后組(zu)織(zhi)為粒(li)狀珠光體(ti)和均(jun)勻分布的球狀合(he)金碳(tan)化物,硬(ying)度不(bu)大于241HB.

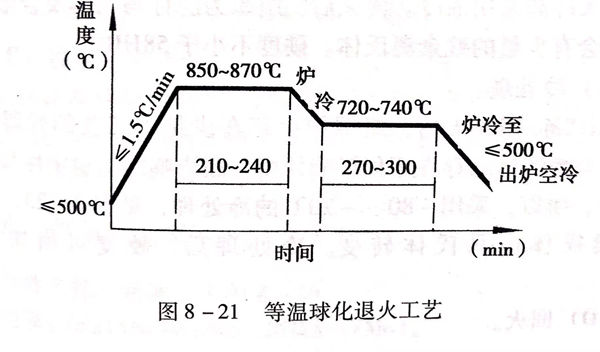

  球化(hua)退火的(de)等(deng)溫保溫溫度(du)和時間應依據(ju)鋼(gang)的(de)等(deng)溫轉變曲線確(que)定(ding)。9Cr18Mo 鋼(gang)球化(hua)退火工藝見圖8-21。


圖 21.jpg


 b. 淬(cui)火

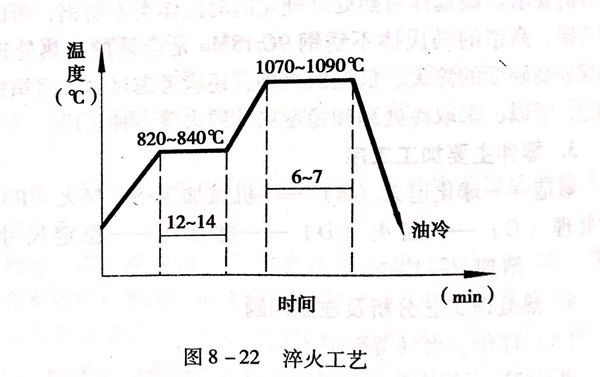

 9Cr18Mo不銹鋼套圈為得到高硬度,必須(xu)進(jin)行淬(cui)火(huo),見圖8-22。


圖 22.jpg



  軸承套(tao)圈(quan)淬火加(jia)熱(re)時應(ying)防(fang)止脫碳氧化,最(zui)好采(cai)用(yong)(yong)真(zhen)空(kong)爐或保護氣氛爐加(jia)熱(re),也可(ke)用(yong)(yong)鹽浴爐加(jia)熱(re),如果用(yong)(yong)箱式爐加(jia)熱(re),則應(ying)采(cai)取表面防(fang)護處理。由于9Cr18Mo鋼含(han)有高(gao)的碳、鉻含(han)量,導熱(re)系數低,且為縮(suo)短高(gao)溫段加(jia)熱(re)時間,一般采(cai)用(yong)(yong)預熱(re)再加(jia)熱(re)。淬火加(jia)熱(re)溫度采(cai)用(yong)(yong)中(zhong)上限,以保證合(he)金(jin)碳化物(wu)的充分溶解。圖(tu)8-22是套(tao)圈(quan)在(zai)鹽浴爐中(zhong)的加(jia)熱(re)工(gong)藝(yi)。先在(zai)820~840℃預熱(re)后再放(fang)人高(gao)溫鹽爐中(zhong)加(jia)熱(re)。


 淬(cui)火冷卻采用油冷。淬(cui)火后的組織為隱針馬(ma)氏體(ti)(ti)及合(he)金(jin)碳(tan)化物,還會有少量的殘余奧氏體(ti)(ti)。硬度不小(xiao)于58HRC。


 c. 冷處(chu)理


  9Cr18Mo不銹鋼淬火后,組織中會存(cun)(cun)在少量未(wei)轉變(bian)的(de)殘(can)留(liu)奧氏(shi)體(ti)。殘(can)留(liu)奧氏(shi)體(ti)的(de)存(cun)(cun)在不僅(jin)影響硬度(du),還影響組織穩(wen)(wen)定性(xing)和(he)尺寸穩(wen)(wen)定性(xing),所以,采用(yong)-80~-70℃的(de)冷(leng)處(chu)理(li),見圖8-23,促(cu)使殘(can)留(liu)奧氏(shi)體(ti)向馬氏(shi)體(ti)轉變(bian)。冷(leng)處(chu)理(li)后,硬度(du)可(ke)增加1~3HRC。


 d. 回火(huo)

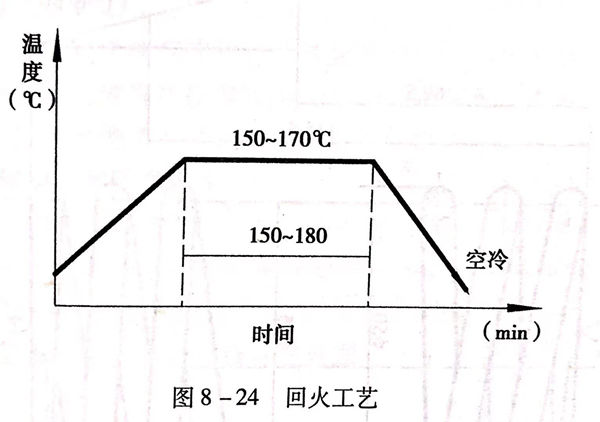

淬火并冷處(chu)理后的套圈存在一定的應力,采(cai)用回(hui)火可消除(chu)部分(fen)應力。為保(bao)持高的硬度,只能(neng)采(cai)用150~170℃的低溫回(hui)火。見(jian)圖8-24。


圖 24.jpg



 e. 穩定尺寸回火

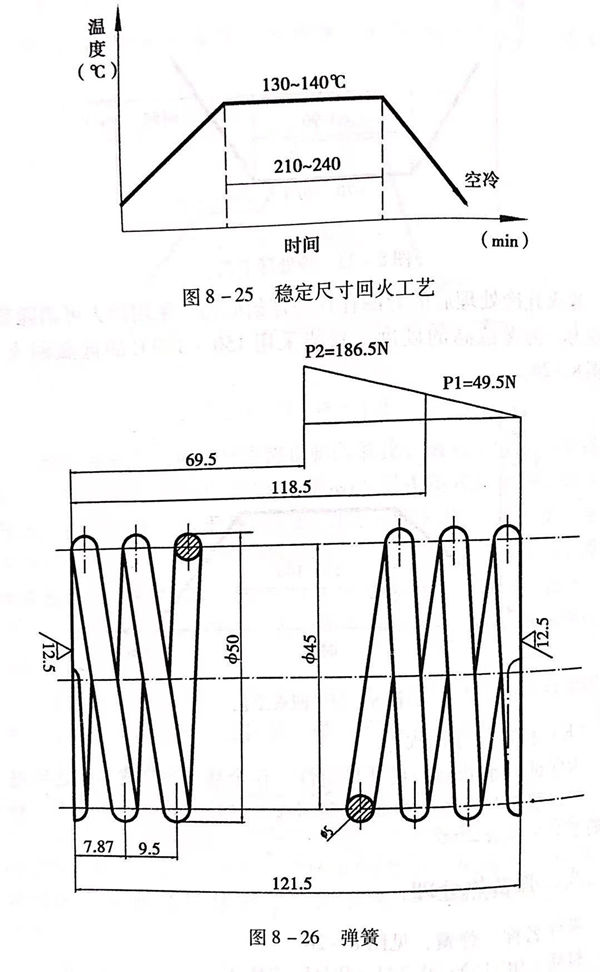

 為保證軸承套(tao)圈(quan)的(de)尺寸(cun)穩(wen)定(ding)性(xing),在(zai)(zai)全(quan)部(bu)工(gong)序完成后,還應(ying)(ying)進行一(yi)次(ci)以穩(wen)定(ding)尺寸(cun)為目的(de)的(de)低溫回火(huo),盡量消除存在(zai)(zai)的(de)應(ying)(ying)力。具體的(de)工(gong)藝(yi)見(jian)圖8-25。


圖 25.jpg
