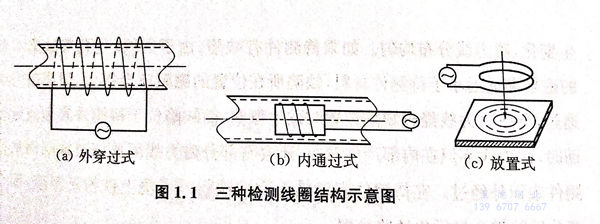

不銹鋼管渦流探傷技術是建立在電磁感應原理基礎上的一種常用的無損探傷方法。渦流探傷是渦流效應的一項重要應用,對導電材料表面和近表面探傷靈敏度高。其基本原理是當導體置于變化的磁場中或者相對于磁場運動時,會在其表面感應出旋渦式的電流,這個感應電流就是渦流。當導體自身表面或近表面存在缺陷等情況,就會引起渦流的變化,檢測人員可以通過檢測線圈和信號來評價導體狀態在不銹鋼管中使用渦流探傷技術時,通常采用外穿過式、內通過式和放置式進行管件的表面質量探傷。外穿過式是將不銹鋼管件插入并通過檢測線圈內部進行探傷,從而對管件外表面進行探傷,易實現批量化、高速化的自動探傷,如圖所示;內通過式是將檢測線圈放入管件內部進行探傷,從而對管件內表面進行探傷,如圖所示;放置式又稱點式線圈或探頭,是將檢測線圈放置于管件表面進行探傷,線圈直徑較小,靈敏度高,適用于大直徑的不銹鋼管表面探傷。
渦(wo)流探傷技術(shu)具(ju)有以下(xia)特點(dian):
1. 無需耦合(he)劑
渦流探(tan)傷可以(yi)進行(xing)非接觸探(tan)傷,但隨(sui)著探(tan)頭(tou)到管(guan)件表面(mian)的距(ju)離增加(jia),其檢測靈敏度會不斷降低。
2. 檢測(ce)速度快
渦流探傷過程中,一定(ding)范圍內管件與檢測線圈相對(dui)速度越(yue)(yue)快(kuai)(kuai)信號變化越(yue)(yue)明(ming)顯(xian),所以檢測速度非常(chang)快(kuai)(kuai),易于實現(xian)高速自(zi)動化。
3. 可在高溫下使用(yong)
由于(yu)高溫下的(de)導(dao)電材料仍有導(dao)電性,尤(you)其是對于(yu)加熱(re)到居里點溫度以上的(de)鋼材,檢測時(shi)不再(zai)受磁導(dao)率的(de)影響,可以像(xiang)非磁性金屬那樣用渦(wo)流法進行探傷或者管件壁(bi)厚等參數(shu)的(de)測量。
4. 特別適用于薄、細導電材(cai)料
對于(yu)壁厚大的(de)管件(jian)僅適(shi)用(yong)于(yu)表面(mian)和近表面(mian)進行檢(jian)測(ce)(ce)。同(tong)樣,渦(wo)(wo)流探(tan)(tan)(tan)傷(shang)技術也(ye)有其自身的(de)局限,如渦(wo)(wo)流探(tan)(tan)(tan)傷(shang)方法(fa)基(ji)于(yu)電磁感應(ying)原理,這一(yi)根基(ji)也(ye)就限制了其檢(jian)測(ce)(ce)對象主要為(wei)導電材料(liao),并且只能適(shi)用(yong)于(yu)檢(jian)測(ce)(ce)規則(ze)金(jin)屬的(de)表面(mian)缺陷;當(dang)(dang)激勵頻率(lv)升(sheng)高(gao)時(shi)(shi)(shi),表面(mian)渦(wo)(wo)流密(mi)度(du)(du)增加,靈(ling)(ling)敏度(du)(du)高(gao)當(dang)(dang)激勵頻率(lv)降(jiang)低時(shi)(shi)(shi),渦(wo)(wo)流滲透深度(du)(du)會增加,檢(jian)測(ce)(ce)深度(du)(du)范圍變大,實際探(tan)(tan)(tan)傷(shang)時(shi)(shi)(shi)既要考慮靈(ling)(ling)敏度(du)(du),又要考慮檢(jian)測(ce)(ce)深度(du)(du),兩者相(xiang)互矛盾;渦(wo)(wo)流探(tan)(tan)(tan)傷(shang)對缺陷位(wei)置的(de)準(zhun)確(que)定(ding)性定(ding)量尚未成熟,仍有待(dai)研究人員進一(yi)步探(tan)(tan)(tan)索。
