不銹鋼著(zhu)色(se)方法大致有以下4種類(lei)別。
1. 化學處理(li)法
①. 高(gao)溫(wen)著色法(fa)
早被人們知曉，一是采用回火法，在空氣中在一定的高溫下使不銹(xiu)鋼(gang)表面氧化為金黃色。二是在重鉻酸鹽的熔融浴中氧化得到黑色膜。如在重鉻酸鈉（Na2Cr2O7)或重鉻酸鈉和重鉻酸鉀（K2Cr2O7)各1份的混合物中，在溫度320℃開始熔融，在400℃時放出氧氣而分解。新生的氧原子活性強，不銹鋼浸入后表面被氧化成黑色無光但牢固的膜層。操作溫度為450~500℃,時間為20~30分鐘。
②. 低溫著色法。
可分(fen)為化學(xue)著色(se)(se)(se)法(fa)(fa)和(he)電(dian)化學(xue)著色(se)(se)(se)法(fa)(fa)。化學(xue)著色(se)(se)(se)法(fa)(fa)又(you)有堿性化學(xue)著色(se)(se)(se)法(fa)(fa)和(he)酸(suan)性化學(xue)著色(se)(se)(se)法(fa)(fa)。

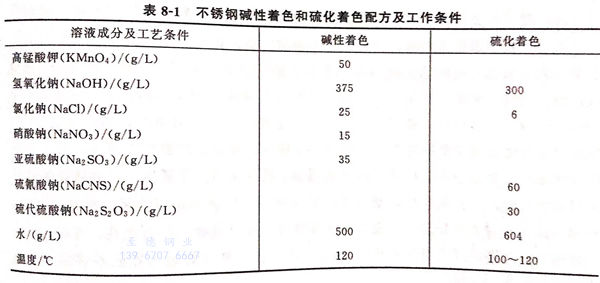

堿性化學著色法(fa)是將不(bu)銹鋼(gang)在含有(you)氫氧(yang)(yang)化鈉和氧(yang)(yang)化劑(ji)與(yu)還原劑(ji)的水溶液中進行著色。著色前不(bu)銹鋼(gang)表(biao)(biao)面的氧(yang)(yang)化膜(mo)不(bu)必除去(qu)，在自然生(sheng)長(chang)的氧(yang)(yang)化膜(mo)上(shang)面再生(sheng)長(chang)氧(yang)(yang)化膜(mo)。隨著氧(yang)(yang)化膜(mo)的增厚，表(biao)(biao)面顏色發生(sheng)變(bian)化，由黃色→黃褐色→藍色→深藏青色。工藝(yi)配(pei)方(fang)及(ji)工作條(tiao)件見表(biao)(biao)8-1。
另一個(ge)堿性化(hua)(hua)(hua)學法(fa)是(shi)硫化(hua)(hua)(hua)法(fa)，不銹鋼表(biao)面(mian)經過活化(hua)(hua)(hua)后，再浸入含有氫氧化(hua)(hua)(hua)鈉(na)和硫化(hua)(hua)(hua)物的(de)溶液中(zhong)硫化(hua)(hua)(hua)生成黑色(se)、美觀的(de)硫化(hua)(hua)(hua)膜，但(dan)耐蝕差，需涂罩光(guang)涂料。工(gong)藝配方及工(gong)作條件見表(biao)8-1。
酸(suan)性化(hua)學著(zhu)(zhu)色法的工藝基(ji)本上還是在著(zhu)(zhu)名的因科法的基(ji)礎上進行了一些改進。著(zhu)(zhu)色基(ji)礎液為鉻(ge)酸(suan)和硫酸(suan)。酸(suan)性化(hua)學著(zhu)(zhu)色法將在本章中詳述。
近年(nian)來，電(dian)(dian)化(hua)學著色(se)(se)法的工作開展(zhan)得較多，按施加(jia)電(dian)(dian)信號的方法又可(ke)分為(wei)電(dian)(dian)流法和電(dian)(dian)位法。電(dian)(dian)化(hua)學著色(se)(se)法的優(you)點就是(shi)顏(yan)色(se)(se)的可(ke)控性(xing)及重現性(xing)都(dou)很好(hao)，受不(bu)銹鋼表面狀況的影(ying)響(xiang)較小，而且處理溫(wen)度較低，有些(xie)工藝可(ke)以(yi)在室溫(wen)下進行，污染程度較輕。
2. 有機物涂(tu)覆著色法
在(zai)(zai)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)上進行涂(tu)(tu)覆(fu)著色(se)的(de)(de)方(fang)法(fa)，是使用(yong)透(tou)明(ming)或不(bu)(bu)(bu)透(tou)明(ming)著色(se)涂(tu)(tu)料(liao)(liao)(liao)涂(tu)(tu)覆(fu)在(zai)(zai)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)上。過(guo)去(qu)由于鋼(gang)(gang)板與(yu)涂(tu)(tu)料(liao)(liao)(liao)的(de)(de)密(mi)著性(xing)(xing)不(bu)(bu)(bu)好而(er)使其(qi)在(zai)(zai)用(yong)途上受到(dao)限制。直至20世(shi)紀80年代，隨著涂(tu)(tu)覆(fu)技術的(de)(de)提高，卷(juan)板的(de)(de)涂(tu)(tu)覆(fu)已成為可能，因而(er)，涂(tu)(tu)覆(fu)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)板和(he)(he)著色(se)鍍鋅鐵板、彩色(se)鋁合金(jin)板一(yi)樣，在(zai)(zai)建筑材(cai)料(liao)(liao)(liao)等方(fang)面得(de)到(dao)廣泛應用(yong)。涂(tu)(tu)覆(fu)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)板的(de)(de)重要因素有不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)原板的(de)(de)選擇，確(que)保(bao)密(mi)著性(xing)(xing)的(de)(de)前處理方(fang)法(fa)，耐(nai)蝕性(xing)(xing)高的(de)(de)涂(tu)(tu)料(liao)(liao)(liao)的(de)(de)選擇，以及涂(tu)(tu)料(liao)(liao)(liao)的(de)(de)正確(que)涂(tu)(tu)覆(fu)和(he)(he)烘烤。用(yong)作屋頂板應采用(yong)SUS304不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)及SUS430不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)，用(yong)于涂(tu)(tu)覆(fu)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)的(de)(de)涂(tu)(tu)料(liao)(liao)(liao)有較(jiao)長壽命(ming)的(de)(de)硅(gui)改性(xing)(xing)聚(ju)酯樹(shu)脂(zhi)(zhi)，或丙烯酸樹(shu)脂(zhi)(zhi)與(yu)環氧(yang)樹(shu)脂(zhi)(zhi)共用(yong)涂(tu)(tu)料(liao)(liao)(liao)，具有室外耐(nai)候性(xing)(xing)，即具有保(bao)光(guang)、保(bao)色(se)和(he)(he)耐(nai)水點腐蝕等特點。1981年，日(ri)本制定了涂(tu)(tu)覆(fu)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)質量標(biao)準：JISG 3302.標(biao)準規定，要按鹽(yan)霧(wu)實(shi)驗(yan)(yan)法(fa)實(shi)驗(yan)(yan)，這是檢(jian)驗(yan)(yan)涂(tu)(tu)層起泡、剝落和(he)(he)原板銹(xiu)(xiu)蝕的(de)(de)加速實(shi)驗(yan)(yan)法(fa)。應經過(guo)1000小時實(shi)驗(yan)(yan)后(hou)幾乎沒(mei)有起泡。大多數(shu)在(zai)(zai)市(shi)場出售的(de)(de)產品，是經過(guo)2000h的(de)(de)實(shi)驗(yan)(yan)也沒(mei)有發(fa)生起泡的(de)(de)異(yi)常現象(xiang)，顯示出其(qi)優良的(de)(de)耐(nai)蝕性(xing)(xing)能。涂(tu)(tu)覆(fu)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)留有容易(yi)焊接的(de)(de)不(bu)(bu)(bu)涂(tu)(tu)部(bu)分。
3. 不銹鋼上搪瓷(ci)或景泰藍著色法
不(bu)銹鋼上搪(tang)瓷或景泰藍能生產與(yu)玻璃相(xiang)似的平滑光澤的有圖樣花紋的彩色(se)硬質表面，但涂層與(yu)不(bu)銹鋼的密(mi)著性(xing)問題，需(xu)要高度(du)的技術(shu)水平才能解決。所以(yi)主要是用于工藝品。
4. 鍍有色(se)金屬著色(se)法
在不(bu)(bu)銹(xiu)鋼(gang)上(shang)鍍(du)(du)(du)覆(fu)有(you)色金(jin)屬，如鍍(du)(du)(du)金(jin)、鍍(du)(du)(du)黑鉻(ge)、鍍(du)(du)(du)銅(tong)(tong)(tong)等方法著(zhu)色，特別(bie)是(shi)(shi)連續鍍(du)(du)(du)銅(tong)(tong)(tong)，已在工業(ye)上(shang)得到應用(yong)，在建(jian)筑材(cai)料上(shang)的(de)應用(yong)更廣。不(bu)(bu)銹(xiu)鋼(gang)的(de)耐蝕(shi)性(xing)、良好(hao)的(de)機械強度(du)，再加上(shang)銅(tong)(tong)(tong)的(de)色彩是(shi)(shi)建(jian)筑屋頂材(cai)料的(de)最高級材(cai)料，因而促進了鍍(du)(du)(du)銅(tong)(tong)(tong)不(bu)(bu)銹(xiu)鋼(gang)板的(de)開發。使用(yong)的(de)不(bu)(bu)銹(xiu)鋼(gang)為(wei)SUS304材(cai)料，使用(yong)前需(xu)經(jing)過軟(ruan)化(hua)處理的(de)軟(ruan)質材(cai)料。鍍(du)(du)(du)銅(tong)(tong)(tong)時防止產生鈍化(hua)膜導致結合力(li)不(bu)(bu)良，為(wei)了徹底活(huo)化(hua)，要(yao)在含有(you)鹽酸和鎳(nie)鹽的(de)鍍(du)(du)(du)液(ye)中沖擊電鍍(du)(du)(du)一層(ceng)(ceng)鎳(nie)層(ceng)(ceng)，鍍(du)(du)(du)銅(tong)(tong)(tong)層(ceng)(ceng)以(yi)鎳(nie)層(ceng)(ceng)為(wei)媒(mei)介，緊(jin)密(mi)附著(zhu)于不(bu)(bu)銹(xiu)鋼(gang)上(shang)，其結合力(li)足以(yi)承受各(ge)種成型加工的(de)作用(yong)力(li)。不(bu)(bu)銹(xiu)鋼(gang)基體和鍍(du)(du)(du)層(ceng)(ceng)銅(tong)(tong)(tong)都有(you)良好(hao)的(de)耐蝕(shi)性(xing)，兩者的(de)電位幾乎相等，不(bu)(bu)用(yong)擔心(xin)產生異種金(jin)屬接觸時的(de)電流腐蝕(shi)。鍍(du)(du)(du)銅(tong)(tong)(tong)不(bu)(bu)銹(xiu)鋼(gang)板在大氣暴露(lu)中，表面(mian)銅(tong)(tong)(tong)鍍(du)(du)(du)層(ceng)(ceng)被氧化(hua)而呈現銅(tong)(tong)(tong)的(de)特有(you)色調，可(ke)能會產生一些(xie)綠銹(xiu)，其損耗厚度(du)每年不(bu)(bu)超過1μm.鍍(du)(du)(du)銅(tong)(tong)(tong)層(ceng)(ceng)還可(ke)以(yi)有(you)效地克服不(bu)(bu)銹(xiu)鋼(gang)上(shang)因素離子而產生的(de)孔蝕(shi)。
