不(bu)銹鋼(gang)化學著色配方 4 (見表8-9)的說明

本配方由北京航空航天大學材料系 朱立群、李曉南、劉晨敏提出，研究了3Cr13馬氏體不(bu)銹(xiu)鋼(gang)在含有添加劑的低濃度鉻酐－硫酸溶液中，進行化學著色處理的過程。

1. 添加劑的作用和影響(xiang)

 ①. 著色劑S

   著色(se)(se)劑(ji)的(de)加入(ru)不(bu)僅可以擴大著色(se)(se)色(se)(se)澤范圍(wei)，還可降低鉻酐含量。表8-13是其(qi)他成分不(bu)變的(de)情(qing)況(kuang)下，不(bu)同含量的(de)著色(se)(se)劑(ji)S對(dui)著色(se)(se)膜外觀(guan)的(de)影(ying)響。

   隨著(zhu)(zhu)色劑(ji)S含(han)量(liang)(liang)的(de)增加，著(zhu)(zhu)色外觀由(you)黃色變(bian)(bian)到黑色。含(han)量(liang)(liang)超過40g/L,色澤變(bian)(bian)化不大。要根(gen)據色澤的(de)需要確定著(zhu)(zhu)色劑(ji)S的(de)含(han)量(liang)(liang)。

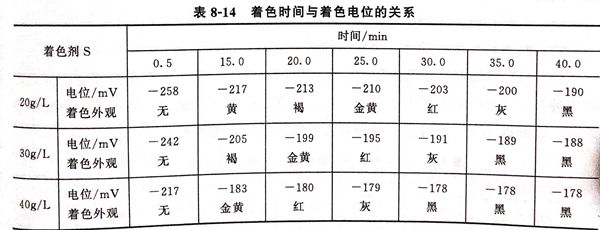

   從表8-14可知，在著(zhu)色(se)(se)(se)(se)(se)(se)劑S含量不(bu)同的(de)(de)溶(rong)液中(zhong)，隨(sui)著(zhu)著(zhu)色(se)(se)(se)(se)(se)(se)時(shi)(shi)間的(de)(de)延長，氧化(hua)膜增(zeng)(zeng)厚(hou)，表面電(dian)位(wei)逐漸正移，電(dian)位(wei)變(bian)化(hua)范圍為(wei)40~54mV.當氧化(hua)膜增(zeng)(zeng)長到(dao)一定厚(hou)度(du)(du)(du)，著(zhu)色(se)(se)(se)(se)(se)(se)電(dian)位(wei)基本達到(dao)恒定時(shi)(shi)，表面呈現灰色(se)(se)(se)(se)(se)(se)、黑色(se)(se)(se)(se)(se)(se)。此外，隨(sui)著(zhu)著(zhu)色(se)(se)(se)(se)(se)(se)劑濃度(du)(du)(du)的(de)(de)增(zeng)(zeng)加，不(bu)銹鋼開始著(zhu)色(se)(se)(se)(se)(se)(se)電(dian)位(wei)和(he)達到(dao)黑色(se)(se)(se)(se)(se)(se)時(shi)(shi)的(de)(de)電(dian)位(wei)，比低濃度(du)(du)(du)著(zhu)色(se)(se)(se)(se)(se)(se)劑時(shi)(shi)的(de)(de)電(dian)位(wei)要正，膜層達到(dao)深色(se)(se)(se)(se)(se)(se)的(de)(de)時(shi)(shi)間縮短。表明(ming)著(zhu)色(se)(se)(se)(se)(se)(se)劑在形成彩色(se)(se)(se)(se)(se)(se)膜層的(de)(de)過程中(zhong)有利于膜層的(de)(de)著(zhu)色(se)(se)(se)(se)(se)(se)。

②. 穩定劑(ji)M

 表(biao)8-15為穩定劑對著色外觀的(de)影(ying)響。

 由表8-15可知，穩(wen)定(ding)劑的(de)(de)加(jia)入，可使表面顏色(se)更加(jia)鮮艷，有利于提高(gao)著色(se)液的(de)(de)穩(wen)定(ding)性。

③. 促進劑V

 表8-16為促進劑對著色(se)外觀(guan)的影響。

 由(you)表8-16可(ke)知(zhi)，促(cu)(cu)進劑(ji)對表面色澤的影(ying)響很(hen)大(da)，對形成黑色膜起到了促(cu)(cu)進作用，若(ruo)不需要黑色膜層(ceng)，在著色液中可(ke)不加促(cu)(cu)進劑(ji)。

2. 著(zhu)色(se)時間的(de)影(ying)響

 在(zai)(zai)配方(fang)4的(de)(de)化(hua)(hua)學(xue)著色液(ye)中，在(zai)(zai)3Cr13不銹鋼(gang)表(biao)面(mian)上隨著著色時(shi)間(jian)的(de)(de)不同，可以獲得黃(huang)色、紅紫色、灰色、黑色等多(duo)種色澤。鉻酐濃度為(wei)普(pu)通化(hua)(hua)學(xue)著色液(ye)中的(de)(de)1/4~1/3,有利于環(huan)保。

3. 獲(huo)得的(de)膜(mo)層具有良好(hao)的(de)耐磨性和耐候性
