1. 鐵素體型耐熱(re)鋼焊接工藝要點

  ①. 鐵素體型耐(nai)熱鋼(gang)可用氬弧焊和埋弧焊焊接，但不宜采用氣焊。

  ②. 用鉻鋼(gang)焊條焊接(jie)時，要求(qiu)對母材低溫(wen)預熱，不超(chao)過(guo)150℃.含鉻量較高(gao)的鐵(tie)素(su)體鋼(gang)，預熱溫(wen)度相(xiang)應提高(gao)一些，200~300℃.

  ③. 可(ke)以選用與母材(cai)相(xiang)近的鐵素體(ti)(ti)鉻鋼焊條(tiao)，也可(ke)選用奧氏體(ti)(ti)鋼焊條(tiao)。

  ④. 選用較小的焊接(jie)電流(liu)，較快的焊接(jie)速(su)度，焊條不做橫向擺動。焊接(jie)時在高溫的停留時間不應(ying)太(tai)長(chang)。

  ⑤. 多層焊必(bi)須(xu)嚴格控制層間溫度，不可連(lian)續施焊，前(qian)一(yi)道焊縫冷卻到預熱(re)(re)溫度后才允許焊下一(yi)道，以(yi)防(fang)接頭(tou)過(guo)熱(re)(re)。

  ⑥. 焊接接頭(tou)不得受到嚴重撞擊。

  ⑦. 為了提高塑性和韌性，焊后采用空冷的退火處理。一旦焊接接頭出現脆化，短時加熱到600℃后空冷可消除475℃脆(cui)性，加熱到930~950℃后急冷可以消除σ相脆性，得到均勻的鐵素體組織。

2. 焊接(jie)材料的選擇及(ji)預熱、焊后熱處理規(gui)范

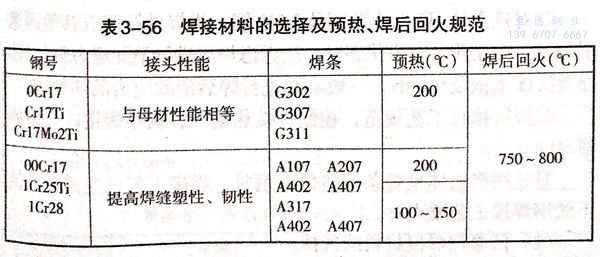

  焊接材料的選(xuan)擇(ze)及預(yu)熱、焊后回火規范見表3-56.
