擠壓機的工作主要取決于工模具，首先是不銹(xiu)鋼管芯棒和擠壓模的使用壽命及其尺寸的穩定性。正確地加熱坯料，平穩而沒有沖擊地操縱擠壓機，及時而充分地冷卻和潤滑工模具，以及工模具正確地預熱，所有這些對擠壓工模具的使用壽命有決定性的影響。

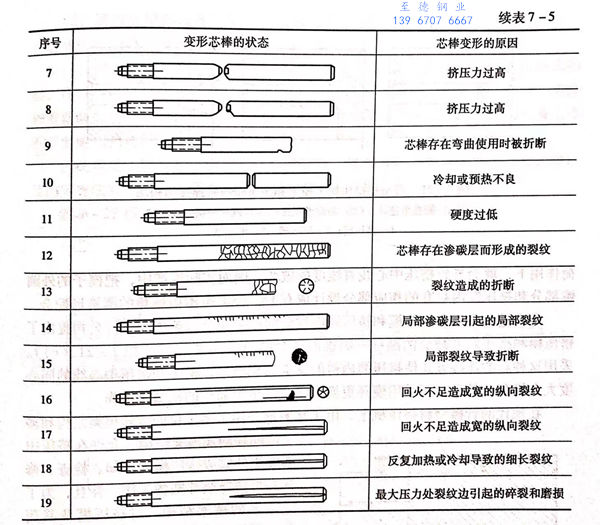

  表7-5中列出了使用在15MN(1500t)和(he)25MN(2500t)臥式擠壓機上的(de)(de)中等尺寸芯棒的(de)(de)幾(ji)種變(bian)形和(he)損壞的(de)(de)特征。

  芯棒直徑35mm,材料(liao)為3Cr2W8V,硬(ying)度HRC=47~51,相應的瞬時(shi)抗力為1500~1700MPa,螺紋部分HRC=31~38。具(ju)有上述硬(ying)度的芯棒多半(ban)使用時(shi)會(hui)損壞，在芯棒上產生縱向裂(lie)紋。這些裂(lie)紋擴大并形成細的橫(heng)向裂(lie)紋，導致芯棒橫(heng)向斷裂(lie)。當芯棒熱處理后(hou)的硬(ying)度降低至HRC=48時(shi)，可以(yi)使其壽命得(de)到(dao)提高。
