1. 焊接工藝要(yao)點

  ①. 奧氏體型耐(nai)熱鋼可用于氯弧焊、埋弧自動焊以及點焊、縫焊，其焊接工藝可參考奧(ao)氏體(ti)不(bu)銹鋼的焊接。

  ②. 焊接時，盡量采用低線能量的(de)工藝參(can)數(shu)。

  ③. 焊條電弧焊應采(cai)用短(duan)弧焊，焊條不做橫(heng)向(xiang)擺動。

  ④. 焊(han)接過程中(zhong)可(ke)以(yi)采取(qu)強迫冷卻(que)措施。

  ⑤. 具有(you)裂紋傾向的鋼種應盡(jin)量避免(mian)選用(yong)埋弧焊，因埋弧焊具有(you)較大的熱輸入。

  ⑥. 焊(han)后一般(ban)(ban)不進行熱處理(li)，對(dui)于剛性(xing)大的焊(han)接件，可根據性(xing)能要求(qiu)，選用(yong)奧(ao)氏體化退火(huo)（一般(ban)(ban)在鋼(gang)的固溶溫度(du)）或800~900℃穩(wen)定化處理(li)。對(dui)于要求(qiu)固溶加熱時(shi)效的耐(nai)熱鋼(gang)，宜在固溶狀態(tai)下焊(han)接，焊(han)后再做固溶時(shi)效處理(li)。

2. 焊接材料的選(xuan)擇(ze)

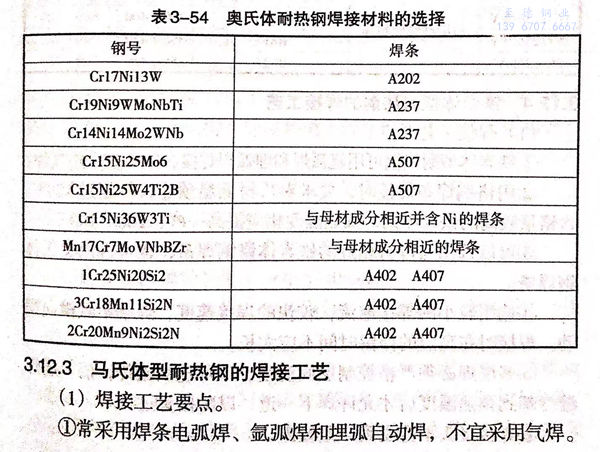

  焊接材料的選(xuan)擇見表3-54.
