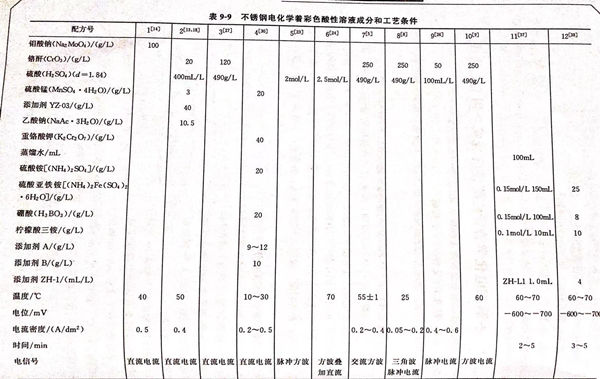

不銹(xiu)鋼電化學著彩色酸(suan)性溶(rong)液成分和工藝條件見表(biao)9-9。配方(fang)5 (見表(biao)9-9)的說明(ming) 。本配方(fang)由南京航空航天大(da)學材(cai)料系 周一揚、吳繼民提出

1. 施(shi)加電(dian)信號(hao)

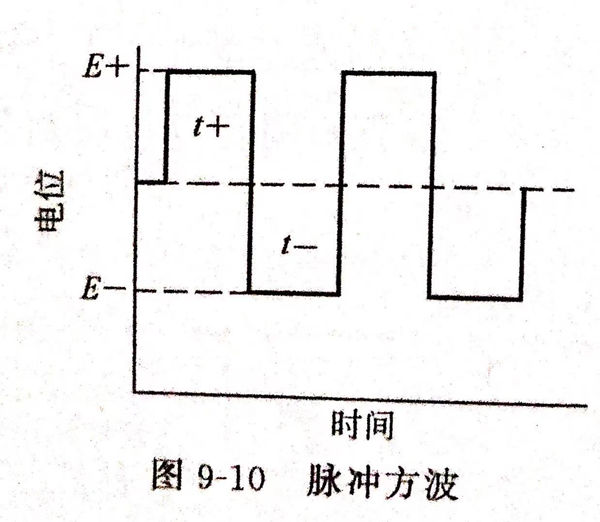

  采用中(zhong)等(deng)含鉻(ge)量的不銹(xiu)鋼1Cr17,在硫(liu)酸(suan)水溶液中(zhong)以恒電位方波(bo)充電法使不銹(xiu)鋼表(biao)面產生彩色膜。脈沖方波(bo)見圖(tu)9-10。采用此法有望能克服表(biao)面因在鉻(ge)酸(suan)溶液中(zhong)浸泡的時間較長，有時表(biao)面有粗糙現象產生的缺點。

2. 不銹鋼(gang)陽極極化曲線

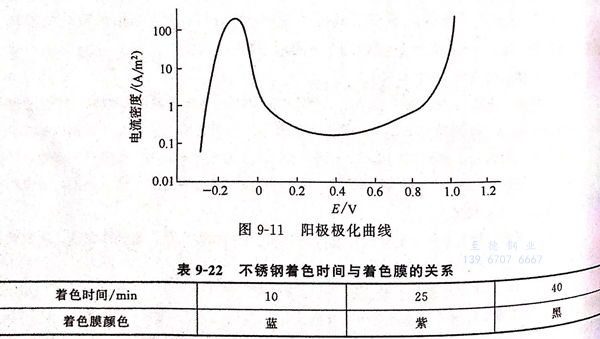

  在2mol/L(相當于(yu)196g/L)硫酸(suan)溶(rong)液中以逐點法(fa)得到(dao)不銹鋼的(de)(de)陽極(ji)極(ji)化曲線，見圖9-11,由圖9-11可知，陽極(ji)鈍態電(dian)位為0~0.9V.采(cai)用的(de)(de)脈(mo)沖電(dian)位范圍為－0.1~1.0V,時(shi)間為0.001~0.100s.使用的(de)(de)實驗儀器(qi)有恒電(dian)位儀、信號發生器(qi)、穩壓電(dian)源、示波器(qi)，參比電(dian)極(ji)為飽和(he)甘汞電(dian)極(ji)，對電(dian)極(ji)為鉑(bo)電(dian)極(ji)。

3. 著色(se)時間同著色(se)膜顏色(se)的關系

  在(zai)藍色、紫色、黑色之間沒有明顯的(de)(de)中間色出現。隨著溶(rong)(rong)液(ye)溫度(du)增高(gao)及濃(nong)度(du)加(jia)大。著色膜形(xing)成(cheng)速率有加(jia)大的(de)(de)傾向(xiang)。這種膜的(de)(de)生成(cheng)，推(tui)測(ce)是由于膜－溶(rong)(rong)液(ye)的(de)(de)表(biao)面鉻(ge)酸離(li)子(zi)的(de)(de)生成(cheng)、還原所致，并(bing)且在(zai)硫酸水溶(rong)(rong)液(ye)中恒電位方波脈沖下不銹鋼表(biao)面形(xing)成(cheng)的(de)(de)膜的(de)(de)鉻(ge)離(li)子(zi)含量較(jiao)高(gao)之故(gu)。
