沉淀硬化不銹鋼焊管的焊接方法與工藝，與前面所述的奧氏體不(bu)銹鋼焊管基本相同，所不同的僅在于焊后必須熱處理，以達到預期的力學性能；而這對于奧氏體不銹鋼焊管來說，在有些情況下，焊后熱處理有時是不必要的。

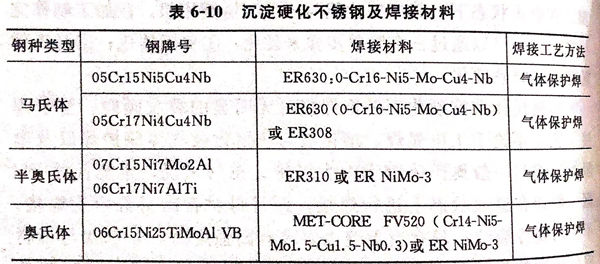

 沉淀硬化不銹鋼可以用相匹配的同材質焊接材料或異種焊接材料焊接，或者不用填充焊絲。沉淀硬化不銹鋼焊管焊接，有許多焊接材料可供選用，但唯一最通用的焊絲是業已納入AWS規程的630合金，貝表6-10。

 沉淀硬化馬(ma)氏體不銹鋼的焊接材料，在要求焊縫性能與母材相當時，應選用與母材同質的焊材，如表6-10中05Cr15Ni5Cu4Nb（17-4PH)的配套焊接材料。如果不需要焊縫與母材相當，可選用奧氏體不銹鋼焊(han)接材料（如308L、347L),或采用鎳基合金焊接材料。

 選用與(yu)母材同成分焊(han)接材料(liao)的焊(han)縫(feng)，在(zai)樹枝狀晶的馬氏(shi)體(ti)(ti)組織中，存在(zai)有少(shao)(shao)量(liang)鐵素體(ti)(ti)。少(shao)(shao)量(liang)的鐵素體(ti)(ti)和(he)殘余奧氏(shi)體(ti)(ti)析出，增加了焊(han)縫(feng)的塑性，但(dan)強(qiang)度降低(di)了。因此(ci)，對同材質(zhi)焊(han)接材料(liao)的成分應適當調整(zheng)，其鎳、錳(meng)應比母材略高(gao)，焊(han)后經1040℃固溶處理，強(qiang)度幾(ji)乎不(bu)變，而延(yan)伸率顯著提高(gao)。
