低合金(jin)(jin)(jin)耐熱(re)鋼焊(han)接材料的(de)(de)選(xuan)配(pei)原則是焊(han)縫金(jin)(jin)(jin)屬(shu)(shu)的(de)(de)合金(jin)(jin)(jin)成分與強度性(xing)能應(ying)基本符合母(mu)(mu)材標準規定的(de)(de)下(xia)(xia)限值(zhi)或(huo)(huo)應(ying)達到產品技術(shu)條(tiao)件規定的(de)(de)最低性(xing)能指標。如焊(han)件焊(han)后(hou)需經(jing)退火、正火或(huo)(huo)熱(re)成形，則應(ying)選(xuan)擇合金(jin)(jin)(jin)成分和(he)強度級別較高(gao)的(de)(de)焊(han)接材料。為(wei)提(ti)高(gao)焊(han)縫金(jin)(jin)(jin)屬(shu)(shu)的(de)(de)抗裂性(xing)，通常(chang)焊(han)接材料中的(de)(de)碳含量(liang)應(ying)低于(yu)(yu)母(mu)(mu)材的(de)(de)含碳量(liang)。對于(yu)(yu)一些(xie)特殊用途的(de)(de)焊(han)絲和(he)焊(han)條(tiao)，例如為(wei)了免除焊(han)后(hou)熱(re)處理所采用的(de)(de)焊(han)條(tiao)，其焊(han)縫金(jin)(jin)(jin)屬(shu)(shu)的(de)(de)碳控制(zhi)在0.05%以(yi)下(xia)(xia)。AWSA5.5中的(de)(de)E8018-B2L和(he)E9018-B3L就屬(shu)(shu)于(yu)(yu)這類焊(han)條(tiao)。

  然而(er)，最近的(de)(de)研(yan)究表明，對于1.25Cr-0.5Mo鋼(gang)(gang)和(he)(he)2.25Cr-1Mo鋼(gang)(gang)來說(shuo)，焊(han)縫(feng)金(jin)(jin)屬的(de)(de)最佳碳(tan)為0.10%左右(you)。在這種碳(tan)含量(liang)(liang)下(xia)，焊(han)縫(feng)金(jin)(jin)屬具有最高的(de)(de)沖擊(ji)韌(ren)度和(he)(he)與母材(cai)相當(dang)的(de)(de)高溫蠕變強度。而(er)碳(tan)含量(liang)(liang)過低(di)的(de)(de)鉻鉬(mu)鋼(gang)(gang)焊(han)縫(feng)金(jin)(jin)屬，經長時(shi)間的(de)(de)焊(han)后(hou)熱處(chu)理(li)會促使(shi)鐵素體(ti)的(de)(de)形(xing)成，導致韌(ren)性下(xia)降(jiang)。故應謹(jin)慎(shen)使(shi)用碳(tan)含量(liang)(liang)過低(di)的(de)(de)焊(han)絲和(he)(he)焊(han)條。

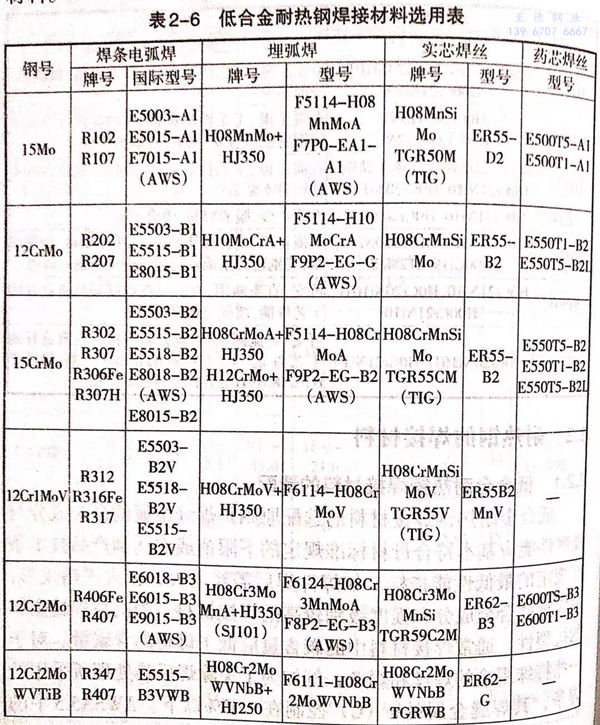

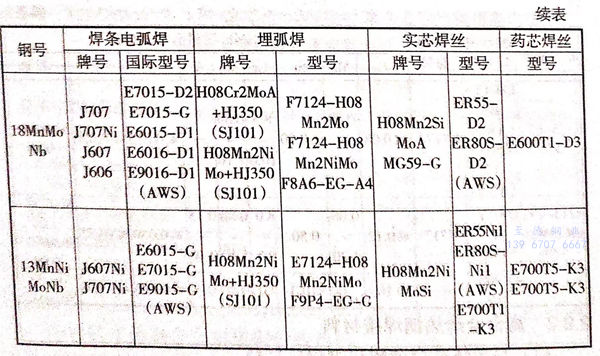

  對于在我國常用的低合金耐熱鋼(gang)可按表2-6選配相應的焊接材料。
