乙(yi)烯蒸餾(liu)塔縱縫埋弧焊(han):乙烯蒸餾塔材質(zhi)為(wei)低溫鋼(09Mn2V正火),板厚為(wei)12mm,工(gong)(gong)作溫度(du)-70℃;工(gong)(gong)作壓力0.6MPa.采用埋(mai)弧(hu)焊(han),焊(han)接工(gong)(gong)藝為(wei)如下。
1. 焊接材料
焊(han)絲為(wei)H08Mn2MoVA,焊(han)劑(ji)為(wei)HJ250,使(shi)用前300~350℃烘干,保溫2h。
2. 焊前(qian)準備(bei)
焊(han)前將坡口兩側各50mm范(fan)圍內水(shui)分、油污及污物清除干凈,并除銹及氧(yang)化皮,直至露出(chu)金屬光澤(ze)。
坡口(kou)形(xing)式為(wei)I形(xing),根部間隙為(wei)4mm.采用(yong)直流反接(jie)電源。焊(han)(han)(han)(han)接(jie)定位(wei)焊(han)(han)(han)(han)時采用(yong)W707焊(han)(han)(han)(han)條,焊(han)(han)(han)(han)前(qian)烘干350℃并保溫2h.采用(yong)ф4mm焊(han)(han)(han)(han)條,焊(han)(han)(han)(han)接(jie)電流為(wei)140~180A.

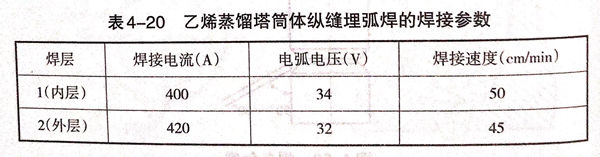

焊(han)接第一(yi)層(ceng)內焊(han)縫(feng)時采(cai)用焊(han)劑墊(dian),并使焊(han)劑墊(dian)與筒體緊(jin)密貼合(he),不得有間(jian)隙。焊(han)接工藝參數見表4-20。
