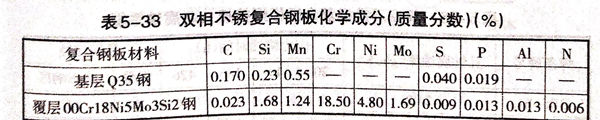

覆層雙相不銹鋼00Cr18Ni5Mo3Si2具有優異的耐應力腐蝕性能，而基層0235碳鋼具有一定的結構強度，有較好的使用性能和經濟效益。雙相不銹復(fu)合鋼板的化學成分見表5-33.




 這種雙相不銹(xiu)鋼復合板，在覆層和基層仍選用各自與母材相同的焊接材料進行施焊，還應焊接一個隔離層，選用一種隔離層材料。


①. 焊接方法


  選用焊(han)條電弧焊(han)。


②. 焊(han)條選用


  基層(ceng)(ceng)選(xuan)用(yong)(yong)E4315型焊(han)條(tiao)，可達到(dao)與(yu)基層(ceng)(ceng)等強(qiang)度(du)隔離(li)層(ceng)(ceng)和(he)(he)覆層(ceng)(ceng)所選(xuan)用(yong)(yong)的(de)(de)熔敷(fu)金屬的(de)(de)化學成分(fen)見表5-34.它們均具有良好(hao)的(de)(de)抗(kang)裂性(xing)能和(he)(he)焊(han)接(jie)性(xing)能。用(yong)(yong)A302焊(han)條(tiao)進(jin)行隔離(li)層(ceng)(ceng)焊(han)接(jie)，覆層(ceng)(ceng)用(yong)(yong)A022Si3Re-61焊(han)條(tiao)焊(han)接(jie)，其(qi)焊(han)接(jie)接(jie)頭(tou)的(de)(de)力(li)學性(xing)能對于雙相(xiang)不(bu)銹(xiu)復合鋼(gang)板焊(han)接(jie)接(jie)頭(tou)進(jin)行耐蝕性(xing)檢查，主要(yao)考核其(qi)耐孔蝕、耐應力(li)腐蝕和(he)(he)抗(kang)晶間腐蝕的(de)(de)能力(li)。試(shi)樣制取時，一定要(yao)將碳鋼(gang)部分(fen)全部去除并磨光，試(shi)驗結果見表5-36。從表中看出，選(xuan)用(yong)(yong)A312LP5和(he)(he)A022Si焊(han)條(tiao)作為覆層(ceng)(ceng)的(de)(de)焊(han)接(jie)材料完(wan)全能滿足(zu)產(chan)品的(de)(de)基本(ben)要(yao)求。單(dan)用(yong)(yong)A312L(或瑞典P5)焊(han)條(tiao)同(tong)時進(jin)行隔離(li)層(ceng)(ceng)和(he)(he)覆層(ceng)(ceng)焊(han)接(jie)也(ye)是(shi)可以的(de)(de)，但進(jin)口(kou)焊(han)條(tiao)價格(ge)偏高。


③. 坡(po)口形式


 焊(han)(han)條電弧焊(han)(han)采(cai)用雙面焊(han)(han)為主(zhu)，對接(jie)縱(zong)(zong)(zong)縫拼焊(han)(han)的(de)坡口形式(shi)(shi)和尺寸如圖(tu)5-18所示。圖(tu)5-19所示為交叉焊(han)(han)縫的(de)坡口形式(shi)(shi)及焊(han)(han)接(jie)順序示意圖(tu)，通常是(shi)指筒體的(de)縱(zong)(zong)(zong)縫與封頭（未經(jing)拼焊(han)(han)沒有縱(zong)(zong)(zong)焊(han)(han)縫）的(de)焊(han)(han)縫焊(han)(han)接(jie)時(shi)采(cai)用這種(zhong)形式(shi)(shi)。此時(shi)筒體的(de)縱(zong)(zong)(zong)縫的(de)過渡隔(ge)離層的(de)厚度應視(shi)為覆層厚度來處理，才能避免交叉焊(han)(han)縫產生裂(lie)紋(wen)。


圖 18.jpg


④. 裝配和(he)焊接順序


  要以雙(shuang)相不銹鋼覆層表面為(wei)裝(zhuang)配基準，最大(da)錯位應(ying)小于0.2mm,裝(zhuang)配間隙應(ying)不大(da)于0.5mm.按順序首先用E4315焊條焊接(jie)基層，基層焊縫內、外部(bu)質量合格后(hou)(hou)，徹底鏟除(chu)打磨(mo)干凈后(hou)(hou)，再焊過渡隔離(li)層，最后(hou)(hou)焊覆層。


⑤. 焊(han)接工(gong)藝要點


  無論(lun)基層(ceng)(ceng)、過(guo)渡(du)隔離層(ceng)(ceng)和覆層(ceng)(ceng)的(de)焊(han)(han)條均選用(yong)(yong)(yong)Φ3.2mm,采用(yong)(yong)(yong)小的(de)線能量(liang)，即在保證焊(han)(han)接質(zhi)量(liang)的(de)前提(ti)下，用(yong)(yong)(yong)小的(de)焊(han)(han)接電(dian)流、快(kuai)的(de)焊(han)(han)接速度，而且不允許焊(han)(han)條做(zuo)橫向擺(bai)動。
