奧氏體不銹(xiu)鋼(gang)復(fu)合板（基層厚14mm,覆層厚2mm) 06Cr18Ni11Ti+Q235的焊條電弧焊。
1. 試(shi)件尺寸及(ji)要求

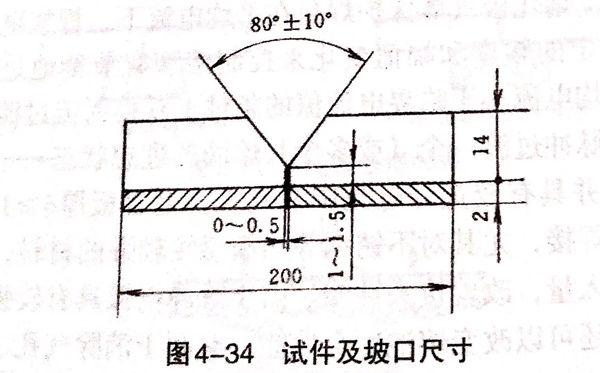

焊(han)件材料06Cr18Ni11Ti+Q235,坡口及尺寸如圖4-34所示。要求(qiu)雙面焊(han)條電弧焊(han)（碳弧氣刨(bao)清根）。
焊接材料(liao)：基層(ceng)為(wei)(wei)E4303,直徑ф3.2mm、?4.0mm;過渡層(ceng)為(wei)(wei)E1-23-13-16,ф3.2mm;覆層(ceng)為(wei)(wei)E0-19-10Nb-16,Φ3.2mm。
2. 試件裝配
加工鈍邊3~3.5mm,清(qing)理(li)坡口及其兩側內外(wai)表面20mm范圍內的(de)油、污及其他污物，直至露出金屬光澤。
預留0~0.5mm間隙，應(ying)以覆(fu)層(ceng)不銹鋼為基(ji)準對齊，裝配錯邊(bian)量≤0.5mm;采用E4303焊(han)(han)條在基(ji)層(ceng)Q235鋼的坡口內定位焊(han)(han)，定位焊(han)(han)縫長度15~20mm,焊(han)(han)點端頭應(ying)修磨成斜坡，以利于接頭。預留反變形3°左右(you)。
3. 焊接工藝參(can)數

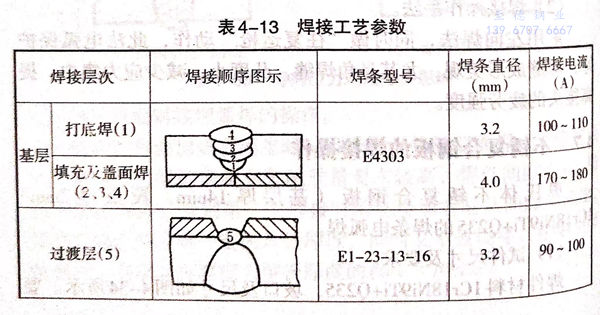

焊接(jie)工藝(yi)參數見表4-13.
4. 操(cao)作要點及注意事項
奧(ao)氏體不銹復合鋼板焊(han)接工藝要(yao)點有三(san)：一是正(zheng)確的(de)焊(han)接次序；二是合理選用焊(han)接材料；三(san)是采用較小的(de)焊(han)接工藝參數。施焊(han)過程(cheng)中(zhong)具(ju)體操作(zuo)手(shou)法(fa)與(yu)其他相(xiang)應(ying)的(de)焊(han)接位置基本相(xiang)同，其中(zhong)不同點如下(xia)。
①. 基層Q235鋼的焊接(jie)
基層(ceng)(ceng)的焊(han)接(jie)共分4層(ceng)(ceng)，以Φ3.2mm焊(han)條打底，焊(han)接(jie)電流不宜過大，以不熔到不銹(xiu)鋼(gang)覆(fu)層(ceng)(ceng)為原則，以?4mm焊(han)條焊(han)接(jie)2層(ceng)(ceng)填充焊(han)縫和1層(ceng)(ceng)蓋面焊(han)縫，要(yao)求各層(ceng)(ceng)焊(han)道無焊(han)接(jie)缺(que)陷，蓋面層(ceng)(ceng)表面平整光滑。
②. 過渡層(ceng)的焊(han)接(jie)
將清理和(he)檢查符合要(yao)求的(de)試件翻轉一面，采用(yong)機械(xie)加(jia)工或砂(sha)(sha)磨等(deng)方(fang)法在不(bu)銹(xiu)鋼覆層面清根(gen)(gen)，也(ye)可用(yong)碳弧(hu)氣(qi)刨(bao)(bao)清根(gen)(gen)，不(bu)過對碳弧(hu)氣(qi)刨(bao)(bao)的(de)刨(bao)(bao)槽(cao)要(yao)用(yong)砂(sha)(sha)輪機打磨，以防增碳。對清根(gen)(gen)的(de)要(yao)求是將根(gen)(gen)部鏟削(xue)成圓弧(hu)，并鏟削(xue)至基層打底層，刨(bao)(bao)槽(cao)寬(kuan)度應≤8mm.
將已經清(qing)根、修磨后的(de)(de)試件進行過渡層(ceng)(ceng)焊(han)(han)(han)接，采用φ3.2mm的(de)(de)E1-23-13-16的(de)(de)不銹鋼焊(han)(han)(han)條(tiao)進行施(shi)焊(han)(han)(han)，為減小熔合比(bi)，應采用小電(dian)流、快速焊(han)(han)(han)，焊(han)(han)(han)條(tiao)不允許做橫(heng)向擺動，要(yao)(yao)求過渡層(ceng)(ceng)的(de)(de)焊(han)(han)(han)縫要(yao)(yao)熔化到覆(fu)層(ceng)(ceng)不銹鋼板一定深(shen)度，以達(da)隔(ge)離(li)的(de)(de)目的(de)(de)，但應低于覆(fu)層(ceng)(ceng)表面1mm左右。

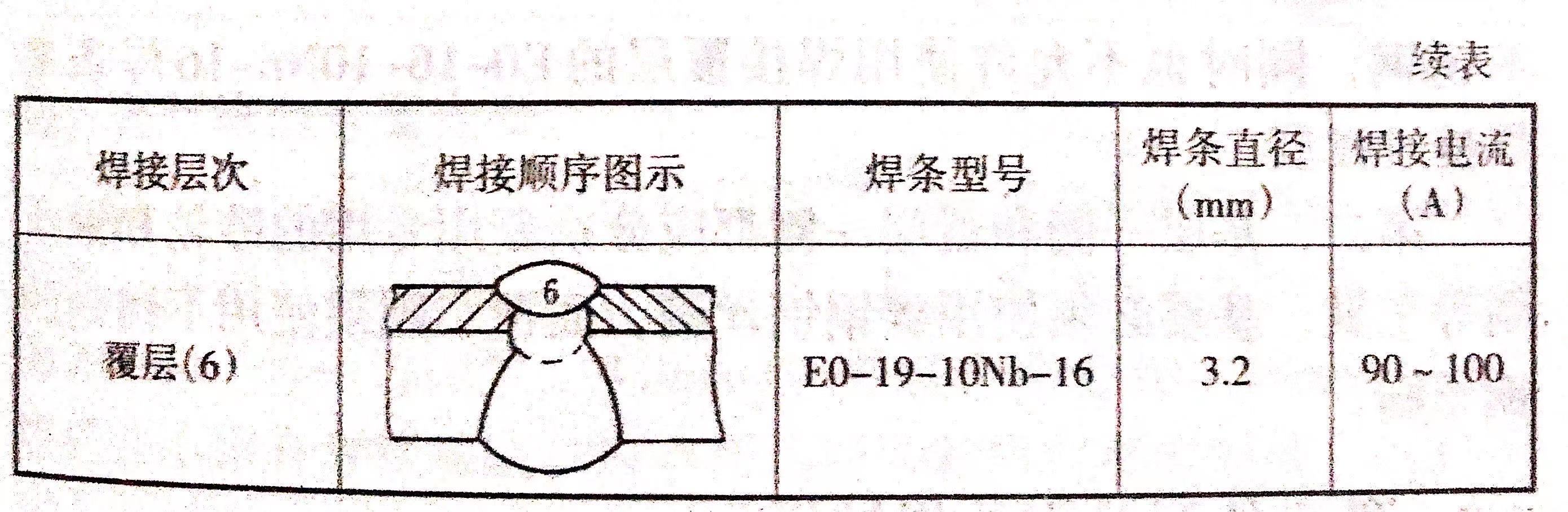

③. 覆層的焊接
與過渡(du)層的(de)焊(han)接層次相似，也為單(dan)層單(dan)道焊(han)。焊(han)條(tiao)為ф3.2mm的(de)E0-19-10Nb-16的(de)不(bu)銹鋼(gang)焊(han)條(tiao)。其操作要領是：焊(han)條(tiao)不(bu)做橫向擺(bai)動，采用小電流、快速焊(han)。
注(zhu)意事(shi)項(xiang)：
a. 絕對禁止(zhi)用(yong)焊(han)接(jie)基層(ceng)(ceng)的E4303焊(han)條焊(han)接(jie)過渡(du)層(ceng)(ceng)或覆(fu)層(ceng)(ceng)不銹鋼，同時也不允(yun)許使(shi)用(yong)焊(han)接(jie)覆(fu)層(ceng)(ceng)的E0-16-10Nb-16焊(han)條來焊(han)接(jie)過渡(du)層(ceng)(ceng)。
b. 基(ji)層(ceng)(ceng)(ceng)(ceng)一側和覆層(ceng)(ceng)(ceng)(ceng)一側都應分別使(shi)(shi)用專用的砂輪(lun)和鋼(gang)絲(si)刷(shua)等工具，基(ji)層(ceng)(ceng)(ceng)(ceng)必須(xu)使(shi)(shi)用碳鋼(gang)鋼(gang)絲(si)刷(shua)，而覆層(ceng)(ceng)(ceng)(ceng)則(ze)須(xu)使(shi)(shi)用不銹鋼(gang)的鋼(gang)絲(si)刷(shua)。
