一、帶頸螺(luo)紋法(fa)蘭型式與尺寸

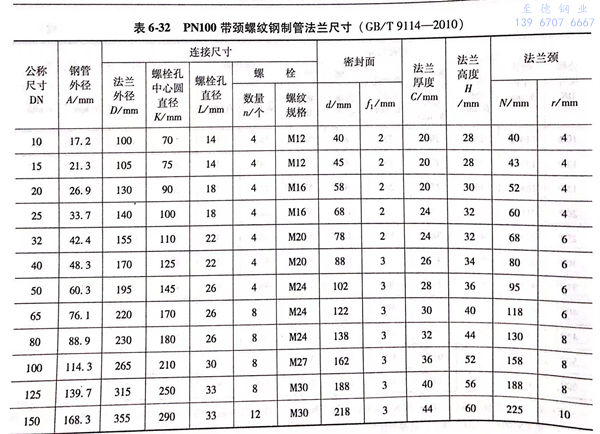

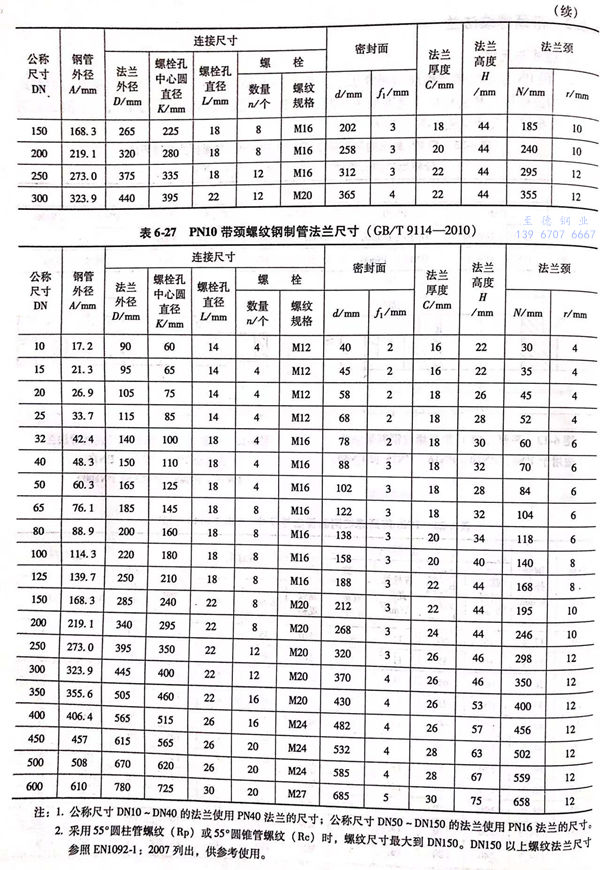

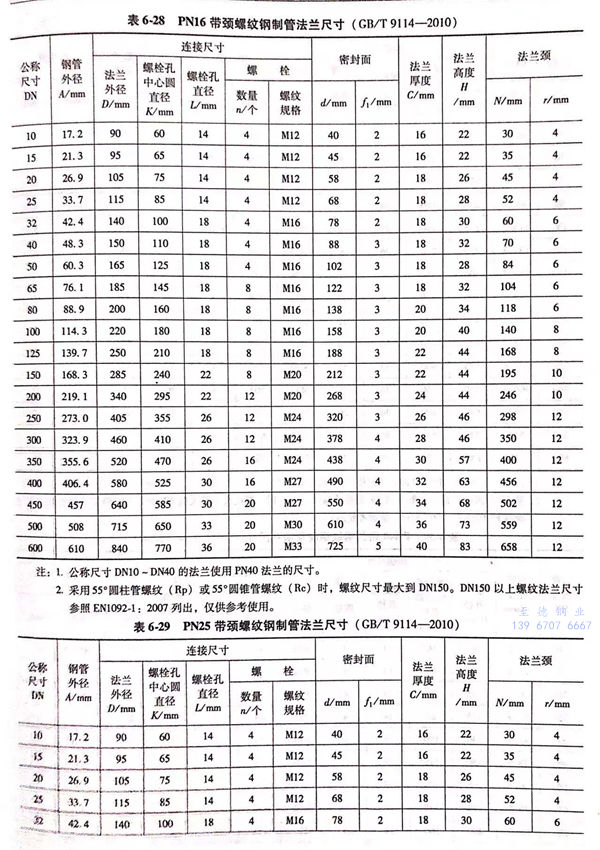

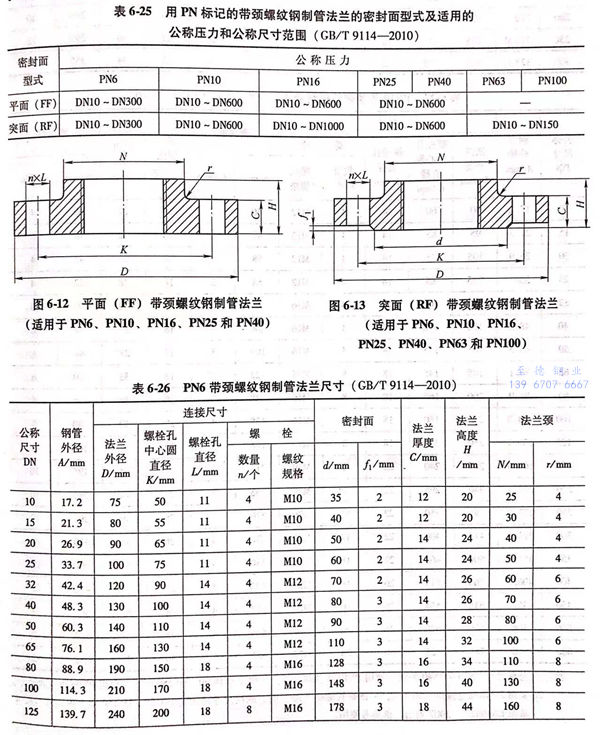

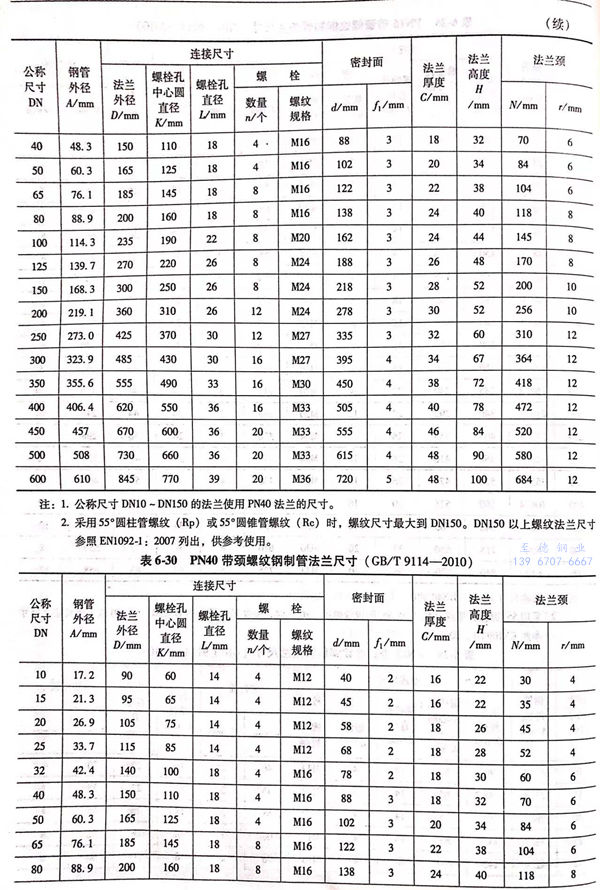

1. 用PN標記的帶頸螺紋鋼制管法蘭:用PN標記的帶頸螺紋鋼制管法(fa)蘭密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-25; 用PN標記的帶頸螺紋鋼制管法蘭的型式見圖6-12~圖6-13,尺寸見表6-26~表6-32。

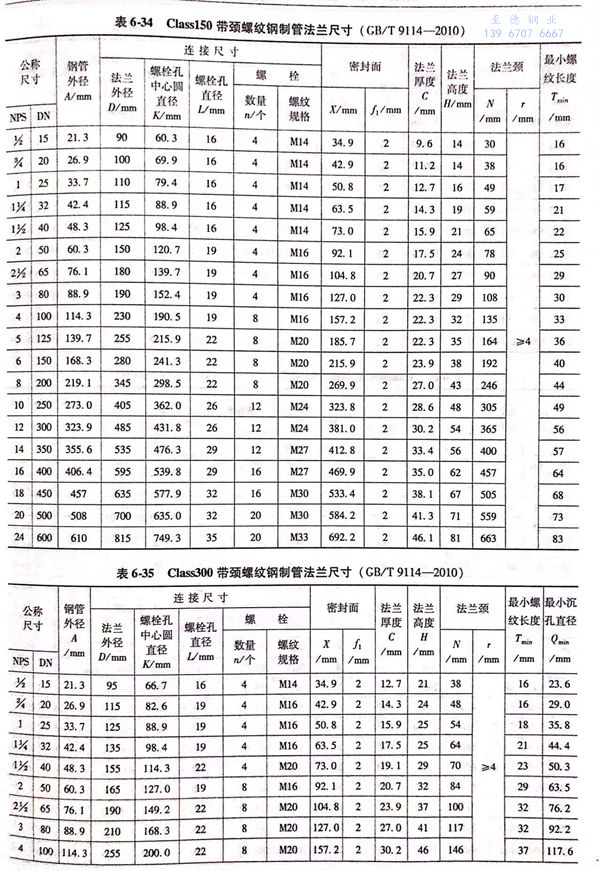

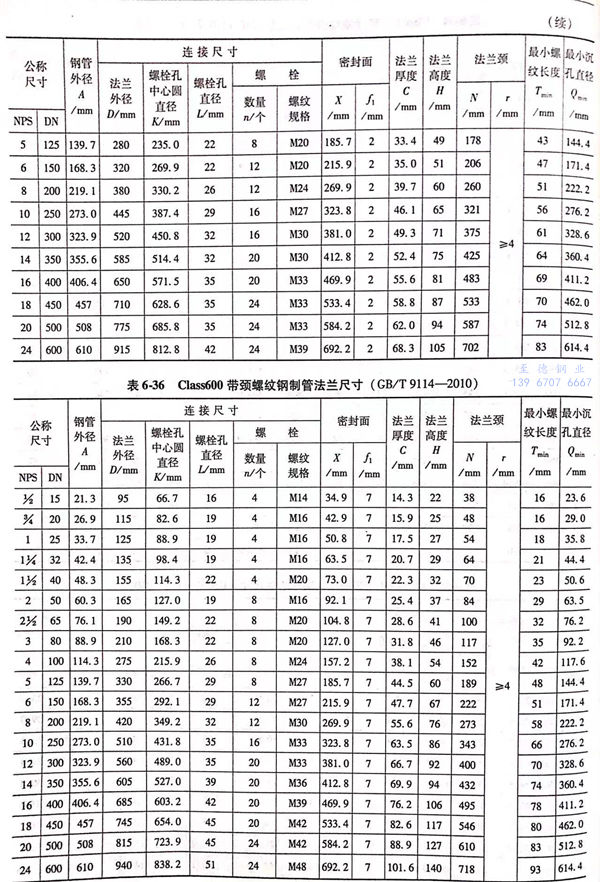

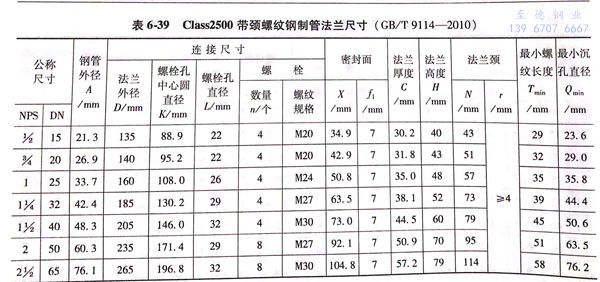

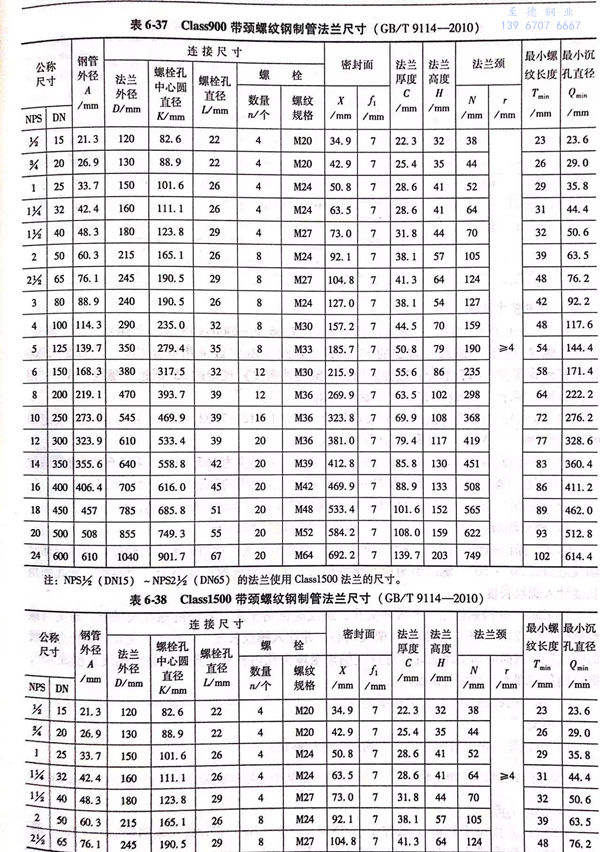

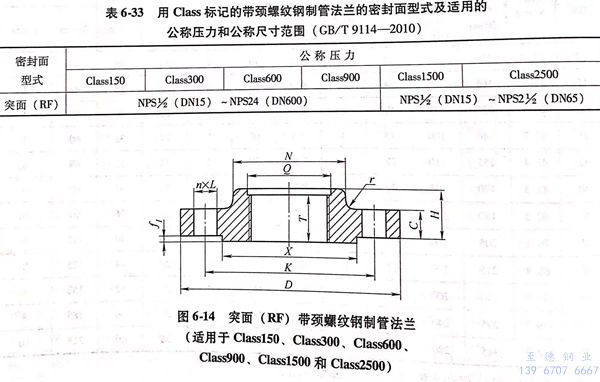

2. 用(yong)Class標(biao)記(ji)的帶頸(jing)螺(luo)紋(wen)鋼制(zhi)管(guan)法蘭:用(yong)Class標(biao)記(ji)的帶頸(jing)螺(luo)紋(wen)鋼制(zhi)管(guan)法蘭的密封面(mian)型式(shi)(shi)及適用(yong)的公(gong)稱壓力(li)和公(gong)稱尺(chi)寸(cun)范圍見(jian)表6-33;用(yong)Class標(biao)記(ji)的帶頸(jing)螺(luo)紋(wen)鋼制(zhi)管(guan)法蘭的型式(shi)(shi)見(jian)圖6-14,尺(chi)寸(cun)見(jian)表6-34~表6-39。




二、有關帶頸(jing)螺紋法蘭技(ji)術要(yao)求


 1. PN標記的螺紋(wen)法(fa)蘭一般采用符合(he)GB/T 7306.1-2000《55°密封管(guan)螺紋(wen) 第1部(bu)分:圓(yuan)柱內螺紋(wen)與圓(yuan)錐(zhui)外螺紋(wen)》規(gui)(gui)定(ding)的55°圓(yuan)柱管(guan)螺紋(wen)(Rp)或(huo)采用符合(he)GB/T 7306.2-2000《55°密封管(guan)螺紋(wen) 第2部(bu)分:圓(yuan)錐(zhui)內螺紋(wen)與圓(yuan)錐(zhui)外螺紋(wen)》規(gui)(gui)定(ding)的55°圓(yuan)錐(zhui)管(guan)螺紋(wen)(Rc),用戶(hu)沒(mei)有特殊(shu)要求(qiu),一般按55°圓(yuan)柱管(guan)螺紋(wen)(Rp)制造。


 2. Class標記的(de)螺(luo)紋法蘭(lan)一般采用符合GB/T 12716-2002《60°密封管(guan)螺(luo)紋》規定的(de)60°圓錐管(guan)螺(luo)紋(NPT),或采用為(wei)用戶新規定的(de)螺(luo)紋。


 3. 采用(yong)(yong)55°管螺紋時(shi)(shi),DN150法蘭配用(yong)(yong)的鋼(gang)管外(wai)徑應(ying)為165.1mm.采用(yong)(yong)60°圓錐管螺紋時(shi)(shi),DN65法蘭配用(yong)(yong)鋼(gang)管外(wai)徑應(ying)為73mm;DN125法蘭配用(yong)(yong)的鋼(gang)管外(wai)徑應(ying)為141.3mm。


 4. 螺紋法(fa)蘭的內孔管螺紋加工,應使鋼管擰入后的端部(bu)靠近但不超出法(fa)蘭密封面。


 5. 螺紋軸線應(ying)與(yu)法(fa)蘭軸線同心,其偏差不應(ying)超(chao)過5mm/m。


 6. PN標記的螺(luo)紋(wen)法蘭(lan)不帶埋頭孔,螺(luo)紋(wen)應(ying)倒(dao)(dao)角(jiao)至法蘭(lan)背面的螺(luo)紋(wen)大徑處(chu),角(jiao)度與螺(luo)紋(wen)軸線近似(si)成(cheng)30°~50°.螺(luo)紋(wen)倒(dao)(dao)角(jiao)應(ying)與螺(luo)紋(wen)同心。如果倒(dao)(dao)角(jiao)的長度小(xiao)于(yu)一個(ge)螺(luo)距(ju),則此倒(dao)(dao)角(jiao)長度計入螺(luo)紋(wen)長度。


 7. Class150的(de)螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)法(fa)蘭不帶埋頭(tou)孔(kong),螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)應(ying)倒(dao)角(jiao)至(zhi)法(fa)蘭背面(mian)的(de)螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)大徑(jing)處(chu),角(jiao)度(du)(du)與(yu)(yu)螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)軸線近似成45°;螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)倒(dao)角(jiao)應(ying)與(yu)(yu)螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)同心(xin),并計入螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)長度(du)(du)。Class300及其以上壓力等級的(de)螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)法(fa)蘭背面(mian)應(ying)加工埋頭(tou)孔(kong),螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)應(ying)倒(dao)角(jiao)至(zhi)埋頭(tou)孔(kong)內(nei)徑(jing)處(chu),角(jiao)度(du)(du)與(yu)(yu)螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)軸線近似成45°;螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)倒(dao)角(jiao)和埋頭(tou)孔(kong)均應(ying)與(yu)(yu)螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)同心(xin)。


 8. 螺紋的檢測(ce)應符合有(you)關標準的規定。



三(san)、帶頸螺紋法蘭(lan)標記


1. 帶頸(jing)螺紋鋼制管(guan)法蘭應按下列規定進行標記:


  公(gong)稱(cheng)尺寸(cun) → 公(gong)稱(cheng)壓力(li) → 法蘭(lan)型(xing)式(shi)(shi)代(dai)號(hao)(Th) → 密(mi)封面型(xing)式(shi)(shi)代(dai)號(hao) → 螺(luo)紋特性代(dai)號(hao) → 材料代(dai)號(hao) → 標準編(bian)號(hao)


 2. 標(biao)記示(shi)例(li)


   示(shi)例1:  公(gong)稱尺寸(cun)DN80、公(gong)稱壓力PN10、突面(RF)帶(dai)頸(jing)螺紋(wen)(wen)鋼(gang)制管(guan)法蘭(Th)、螺紋(wen)(wen)采用55°圓(yuan)錐管(guan)螺紋(wen)(wen)(Rc)、材(cai)料(liao)為20鋼(gang),其標(biao)記為: 法蘭 DN80-PN10 Th RF Rc 20 GB/T 9114


   示例2:  公稱尺寸NPS8(DN200)、公稱壓力Class300、突面(RF)帶頸螺紋鋼制管法蘭(Th)、螺紋采用60°圓錐管螺紋(NPT)、材料為06Cr19Ni10,其標記為:法蘭 NPS8(或DN200)-Class300 Th RF NPT  06Cr19Ni10  GB/T 9114
