一、帶頸平焊法(fa)蘭型式與尺寸(cun)


1. 用PN標(biao)記(ji)的帶(dai)頸平焊鋼(gang)制管(guan)法蘭

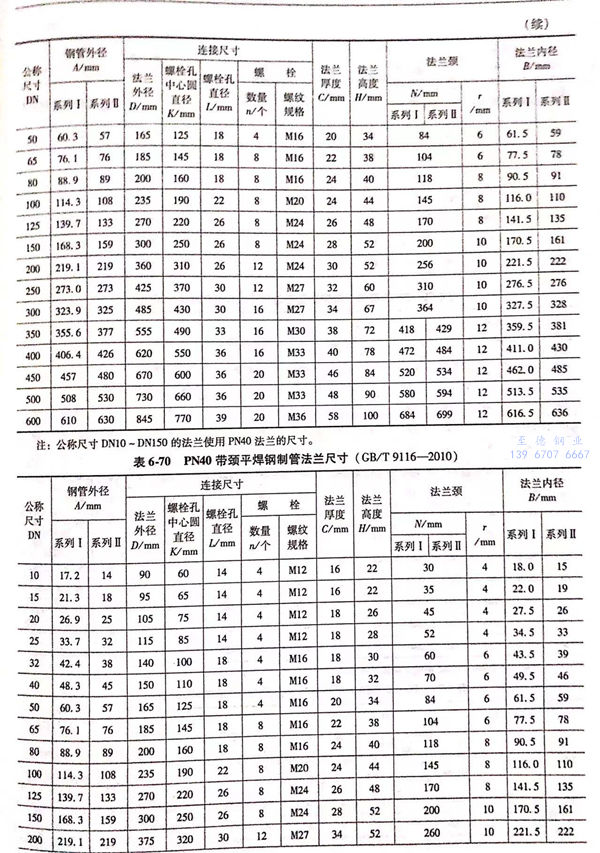

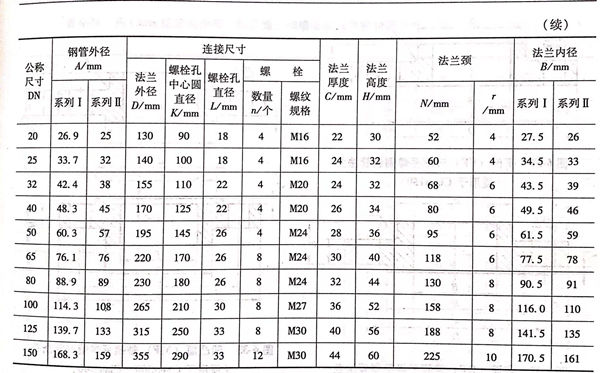

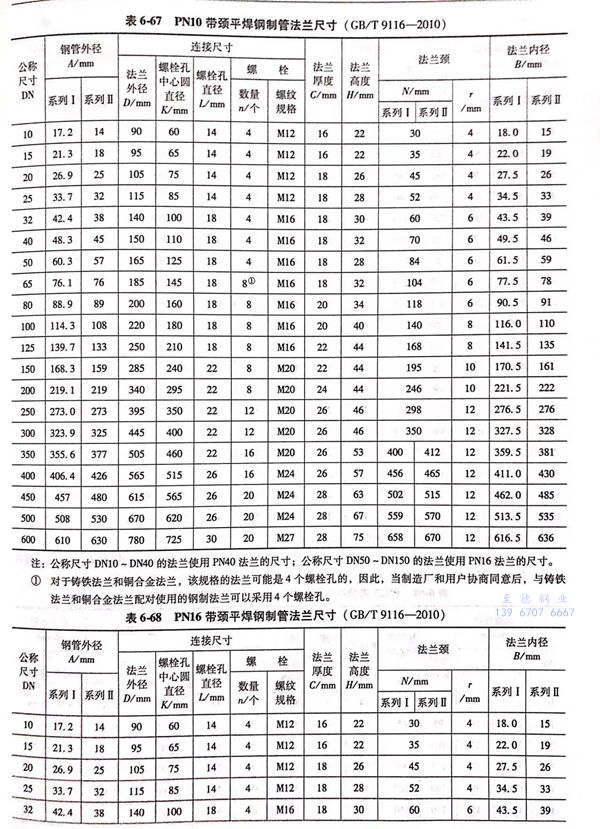

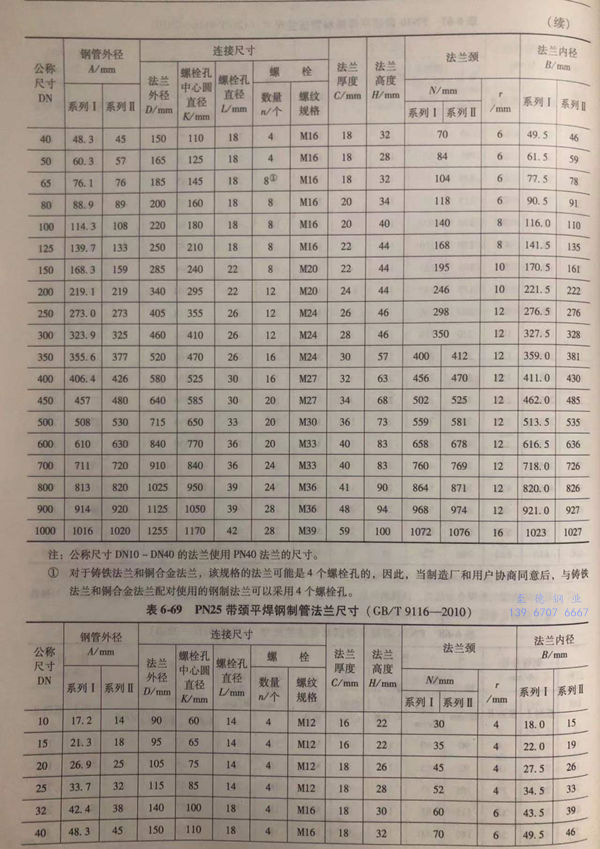

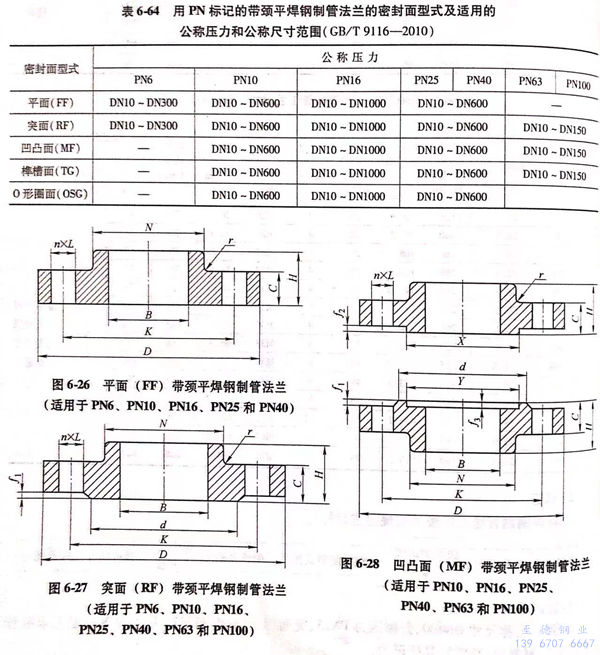

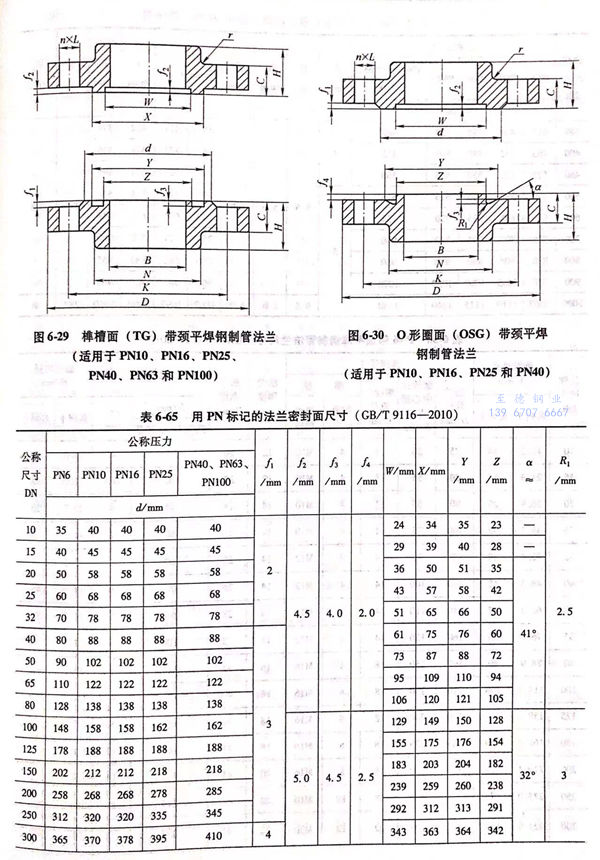

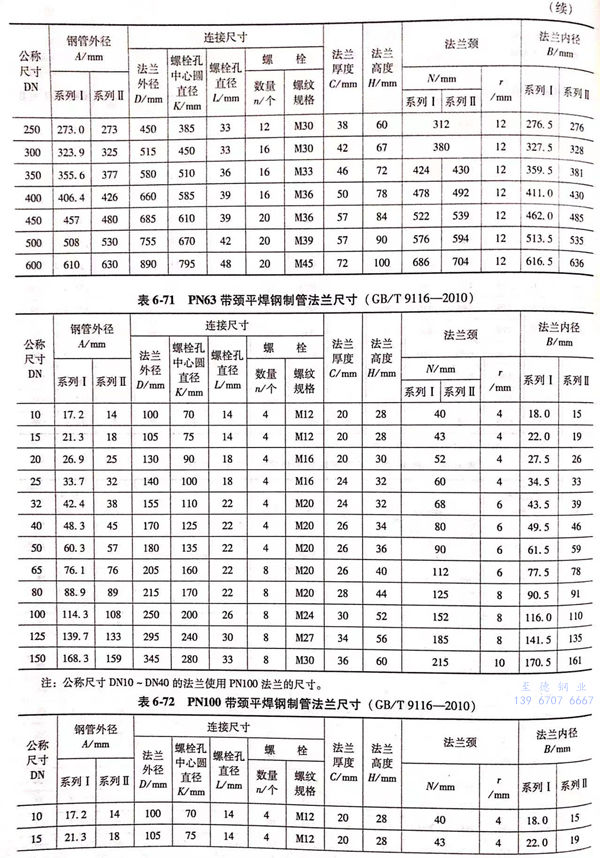

  用PN標記的(de)(de)帶頸平焊鋼制(zhi)管(guan)(guan)法(fa)蘭(lan)(lan)的(de)(de)密封(feng)面型(xing)式(shi)及適用的(de)(de)公稱(cheng)(cheng)壓力和公稱(cheng)(cheng)尺(chi)(chi)寸范圍見表(biao)6-64;用PN標記的(de)(de)帶頸平焊鋼制(zhi)管(guan)(guan)法(fa)蘭(lan)(lan)的(de)(de)型(xing)式(shi)見圖(tu)6-26~圖(tu)6-30,法(fa)蘭(lan)(lan)密封(feng)面尺(chi)(chi)寸見表(biao)6-65,法(fa)蘭(lan)(lan)結構尺(chi)(chi)寸見表(biao)6-66~表(biao)6-72.



2. 用Class 標(biao)記(ji)的帶頸平焊鋼制管法蘭

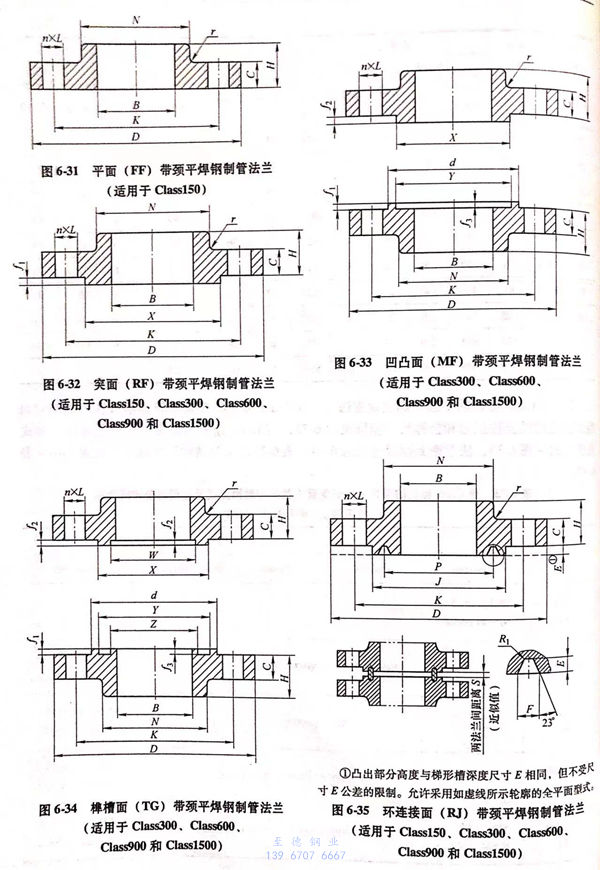

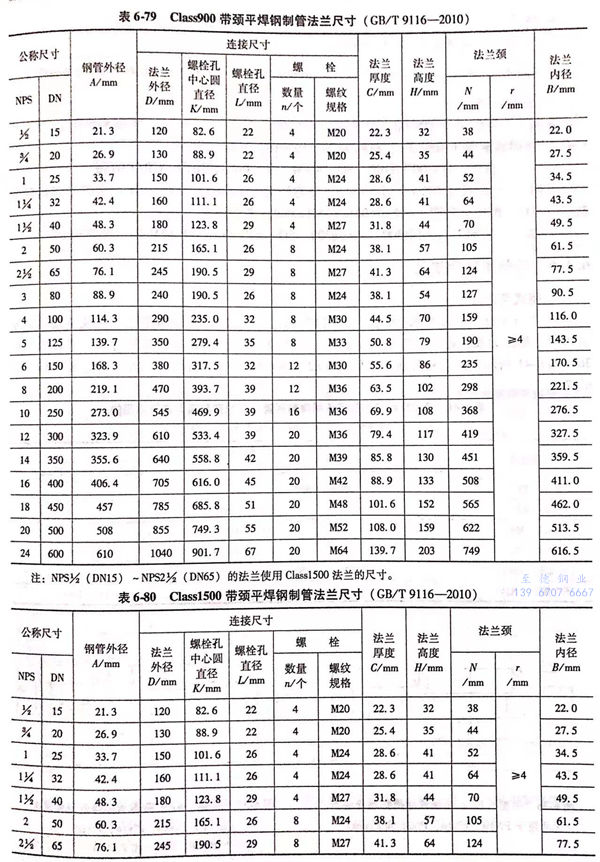

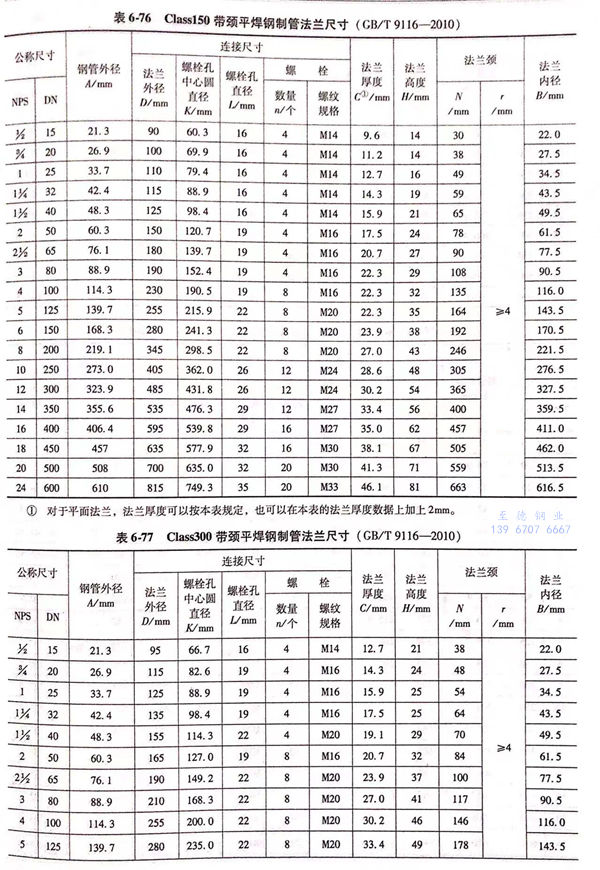

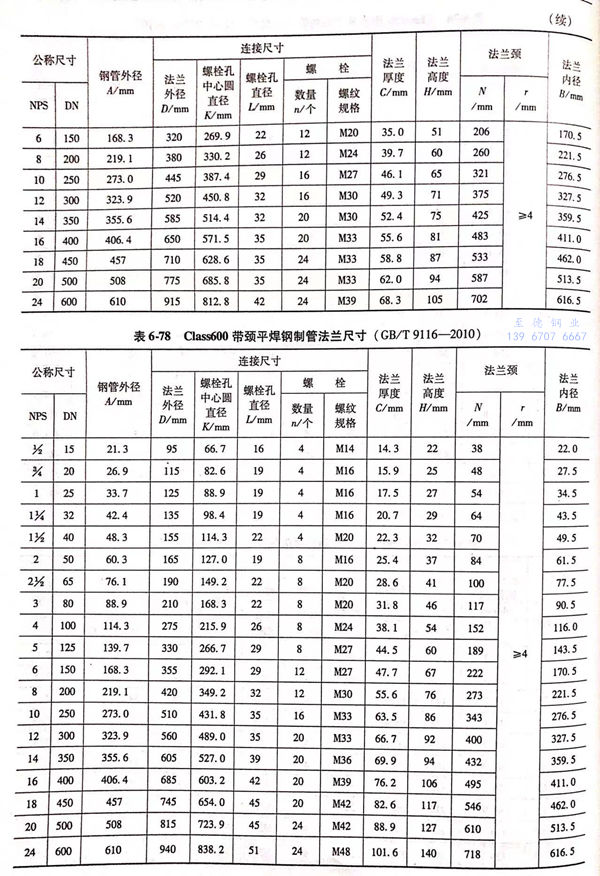

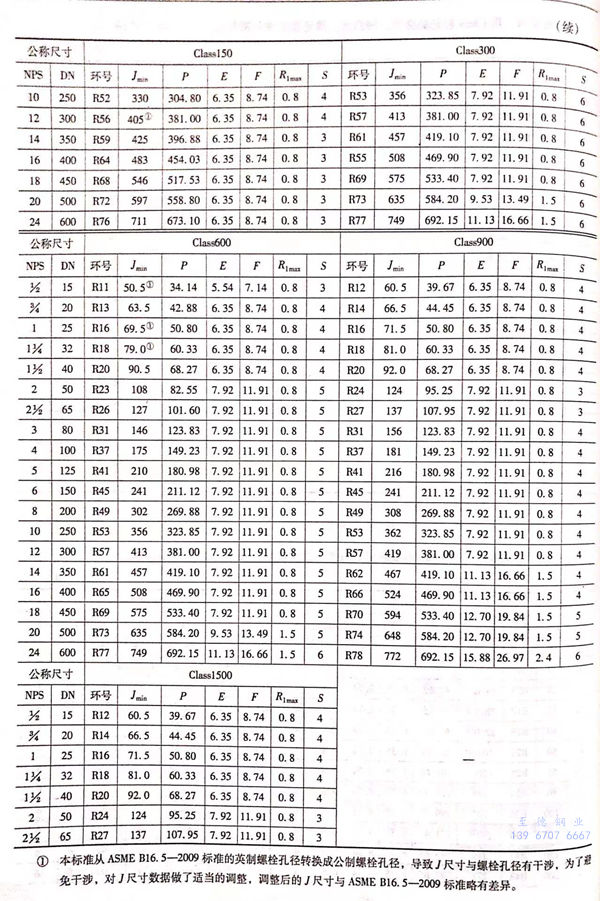

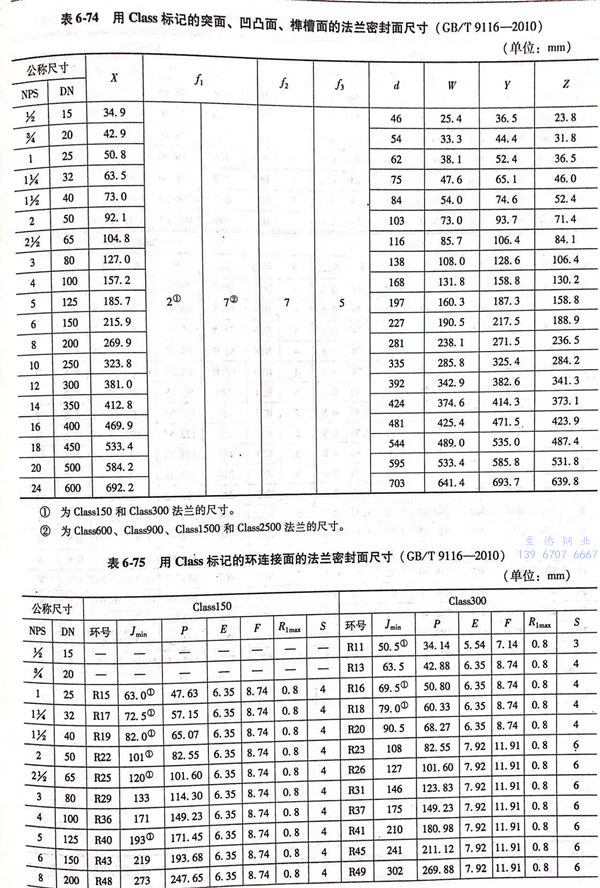

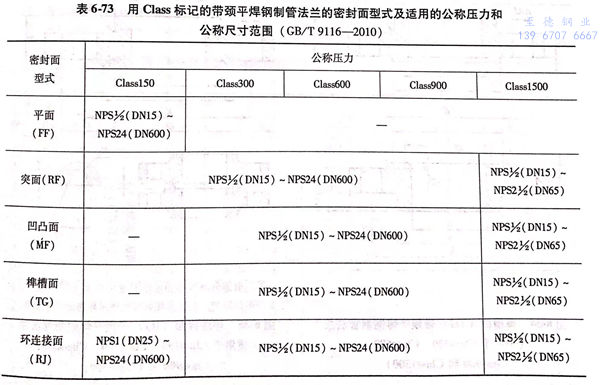

  用Class標記(ji)的(de)(de)帶頸平(ping)焊鋼(gang)制(zhi)管(guan)法(fa)(fa)蘭的(de)(de)密封面型式(shi)及適用的(de)(de)公稱壓力和公稱尺(chi)(chi)(chi)寸(cun)范圍見表(biao)(biao)(biao)6-73;用Class標記(ji)的(de)(de)帶頸平(ping)焊鋼(gang)制(zhi)管(guan)法(fa)(fa)蘭型式(shi)見圖(tu)6-31~圖(tu)6-35,法(fa)(fa)蘭密封面尺(chi)(chi)(chi)寸(cun)見表(biao)(biao)(biao)6-74、表(biao)(biao)(biao)6-75,法(fa)(fa)蘭結構尺(chi)(chi)(chi)寸(cun)或尺(chi)(chi)(chi)寸(cun)見表(biao)(biao)(biao)6-76~表(biao)(biao)(biao)6-80。






二、帶(dai)頸平(ping)焊法蘭標記


1.  帶頸平(ping)焊鋼制管法蘭(lan)應(ying)按下列規定進行標記:


  公稱(cheng)尺(chi)寸 → 公稱(cheng)壓力 → 法蘭型式(shi)代號(hao)(SO) → 密封面型式(shi)代號(hao) → 配管系列 → 材料代號(hao) → 標準編號(hao)


2. 標記示(shi)例


  示例 1 : 公稱尺寸DN200、公稱壓力PN100、凹凸面(MFM)帶頸平焊鋼制管法蘭(SO)、配用米制管(系列Ⅱ)、材料為06Cr19Ni10,其標記為:法蘭 DN200-PN100 SO MFM Ⅱ 06Cr19Ni10   GB/T 9116


  示例 2 : 公稱尺寸NPS12(DN300)、公稱壓力Class300、突面(RF)帶頸平焊鋼制管法蘭(SO)、配用英制管、材料為 06Cr17Ni12Mo2,其標記為:法蘭 NPS12(或DN300)-Class300 SO RF 06Cr17Ni12Mo2  GB/T 9116
