一(yi)、帶頸承(cheng)插焊(han)法(fa)蘭型(xing)式與尺(chi)寸
1. 用PN標記的(de)帶頸承插焊法(fa)蘭

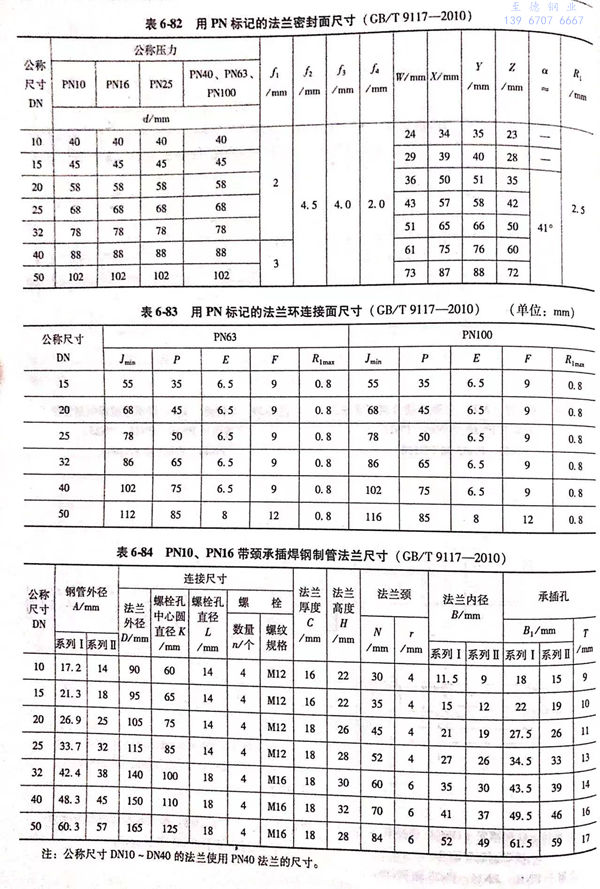

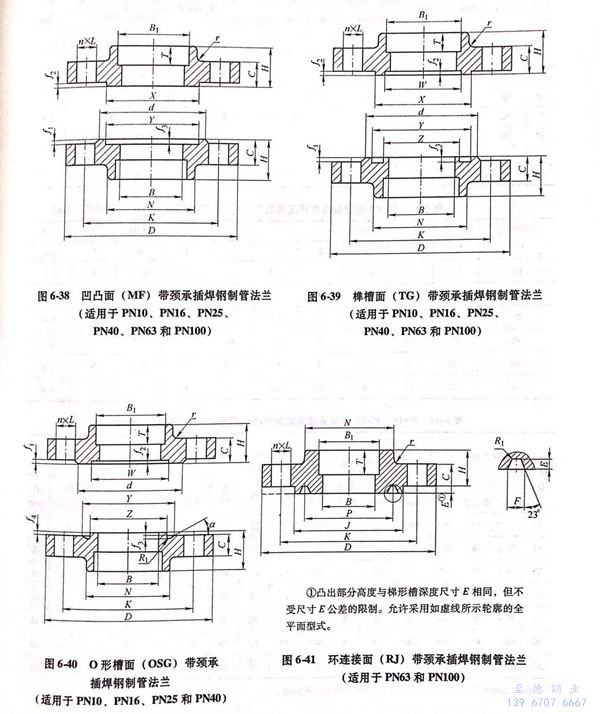

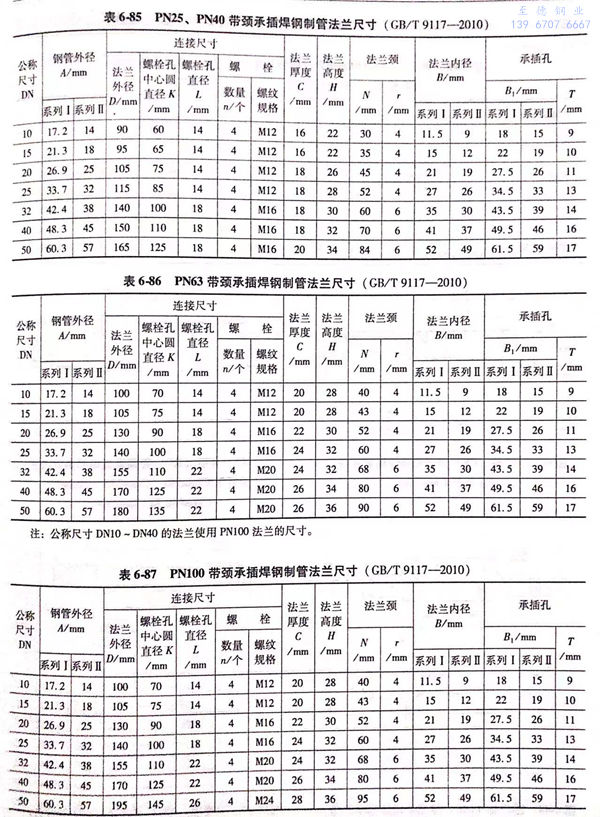

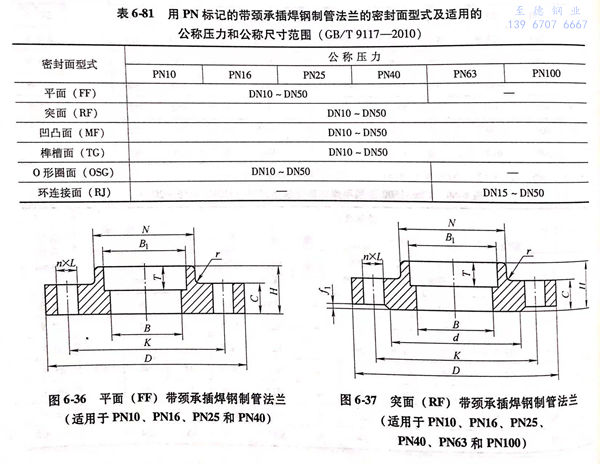

用(yong)PN標(biao)記(ji)的帶頸(jing)承(cheng)插焊(han)鋼制管法(fa)蘭的密封面(mian)型(xing)式及適用(yong)的公稱壓力(li)和公稱尺寸范圍見表(biao)(biao)(biao)6-81;用(yong)PN標(biao)記(ji)的帶頸(jing)承(cheng)插焊(han)鋼制管法(fa)蘭型(xing)式如圖6-36~圖6-41所示,法(fa)蘭密封面(mian)尺寸見表(biao)(biao)(biao)6-82、表(biao)(biao)(biao)6-83,法(fa)蘭結構尺寸或尺寸見表(biao)(biao)(biao)6-84~表(biao)(biao)(biao)6-87。
2. 用Class 標記的帶頸承插焊法蘭

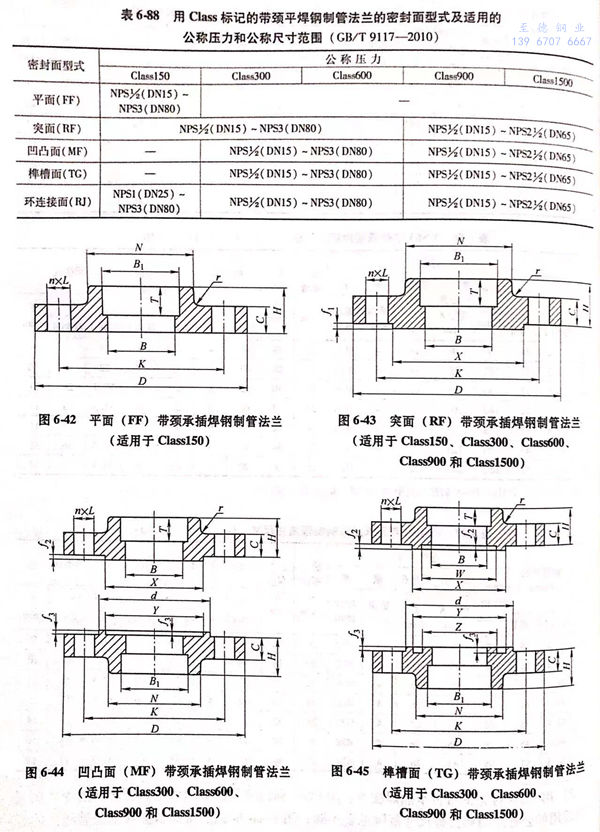

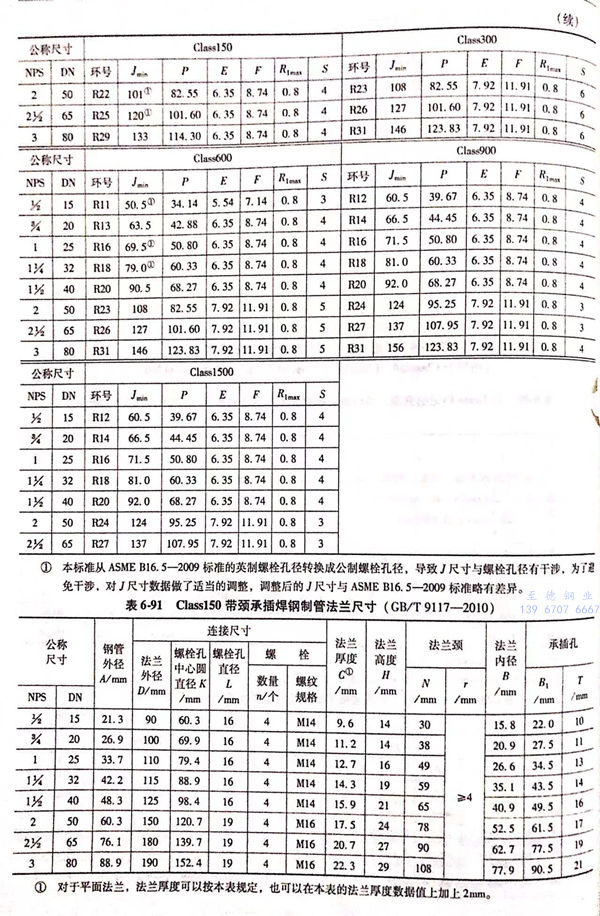

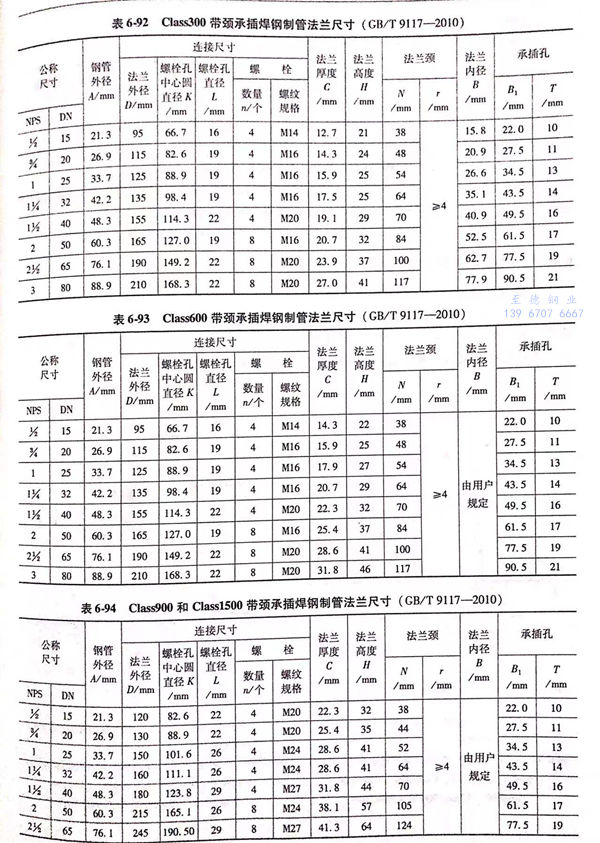

用(yong)Class 標(biao)記的(de)(de)(de)帶頸承插焊(han)鋼制管(guan)法(fa)蘭(lan)的(de)(de)(de)密封面(mian)型式(shi)及適用(yong)的(de)(de)(de)公稱壓力和公稱尺寸范圍(wei)見表(biao)(biao)6-88;用(yong)Class 標(biao)記的(de)(de)(de)帶頸承插焊(han)鋼制管(guan)法(fa)蘭(lan)的(de)(de)(de)型式(shi)如圖 6-42 ~圖 6-46 所示,法(fa)蘭(lan)密封面(mian)尺寸見表(biao)(biao) 6~89、表(biao)(biao) 6~90 ,法(fa)蘭(lan)結(jie)構尺寸或尺寸見表(biao)(biao) 6-91~表(biao)(biao) 6-94。
二、帶(dai)頸(jing)承插焊法(fa)蘭標記(ji)
1. 帶頸承插焊鋼制管法蘭應(ying)按下列規定進行標記:
公(gong)稱(cheng)尺寸(cun) → 公(gong)稱(cheng)壓力 → 法蘭型式代號(hao)(SW) → 密封(feng)面型式代號(hao) → 管表(biao)號(hao)(可(ke)省略) → 材料代號(hao) → 標準(zhun)編號(hao)
2. 標記(ji)示(shi)例
示例 1 : 公稱尺寸DN50、公稱壓力PN25、突面(RF)帶頸承插焊鋼制管法蘭(SW)、材料為 06Cr19Ni10 , 其標記為:法蘭 DN50-PN25 SW RF 06Cr19Ni10 GB/T 9117
示例 2 : 公稱尺寸NPS3(DN80)、公稱壓力Class600、環連接面(RJ)帶頸承插焊鋼制管法蘭(SW)、管表號Sch80、材料為 06Cr17Ni12Mo2, 其標記為:法蘭 NPS3(或DN80)-Class600 SW RJ Sch80 06Cr17Ni12Mo2 GB/T 9117
