鎳是擴大Fe-C合金y相區的元素，使α＋γ兩相區向更高鉻濃度方向移動（圖9.37）。為了使含鎳鐵素(su)體(ti)不銹鋼(gang)具有單一的純鐵素體組織，隨鎳含量的增加，不僅需要提高鋼中鉻含量，有時還要加入Mo、Ti、Nb等鐵素體形成元素。

  鎳提高鐵素體不銹鋼的475℃脆性，這是由于鎳促進了α＇相的析出。鎳對σ 相的析出影響并不顯著。

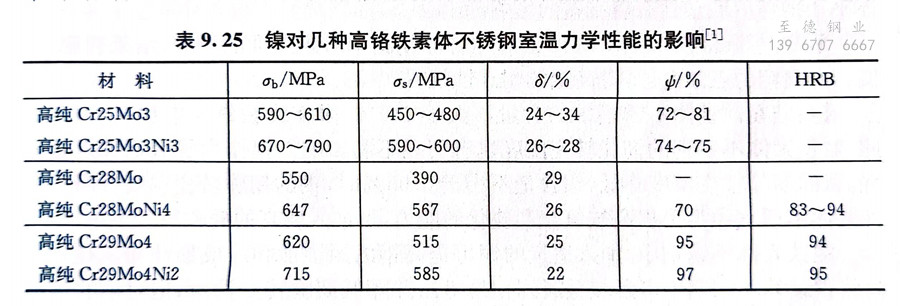

  鎳可以提(ti)高(gao)(gao)鐵(tie)素(su)體不(bu)銹(xiu)鋼(gang)的(de)(de)室溫(wen)(wen)強度和韌性，并使鋼(gang)的(de)(de)韌脆轉(zhuan)變溫(wen)(wen)度下(xia)移。表9.25為鎳對幾(ji)種(zhong)高(gao)(gao)鉻鐵(tie)素(su)體不(bu)銹(xiu)鋼(gang)室溫(wen)(wen)力學性能(neng)的(de)(de)影響(xiang)。由于(yu)鎳的(de)(de)良好作用(yong)，目前常(chang)用(yong)的(de)(de)一些高(gao)(gao)鉻含鉬鐵(tie)素(su)體不(bu)銹(xiu)鋼(gang)中，在控制C＋N總(zong)量的(de)(de)同時，還(huan)加(jia)入2％～4%鎳。

  鐵素體不銹鋼中加入鎳，在某些介質中可進一步提高鋼的耐一般腐蝕、耐點蝕和耐縫隙腐蝕性能，但對于鐵素體不銹鋼耐氯化物應力腐蝕，鎳的加入是有害的。隨鎳含量的增加，Cr18型鋼在42％沸騰MgCl₂中的耐應力腐蝕性能下降，且敏化態（1050℃水冷）較退火態具有更高的破裂傾向。一般認為，鎳對鐵素體不銹鋼的滑移、膜破裂和再鈍化行為均有影響，鎳提高鋼的膜破裂傾向，延緩再鈍化速率并顯著增加鋼的氫脆敏感性。
