008Cr27Mo 鋼是一種高鉻的鐵素體不銹(xiu)鋼，鋼中的碳、氮含量降至極低。該鋼具有耐點(dian)蝕(shi)和抗應力腐蝕(shi)的能力，并具有軟磁性。

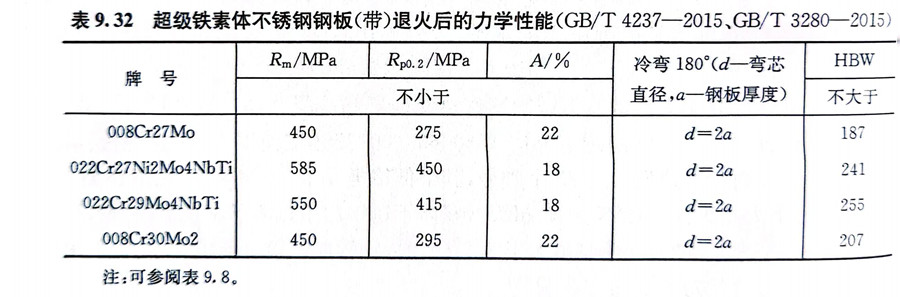

008Cr27Mo 鋼的開始熱加工溫(wen)(wen)度(du)(du)為(wei)1040～1120℃，終止溫(wen)(wen)度(du)(du)為(wei)705～790℃，快冷，退火溫(wen)(wen)度(du)(du)為(wei)900～1050℃，退火后的力學性能見表9.32。


表 32.jpg

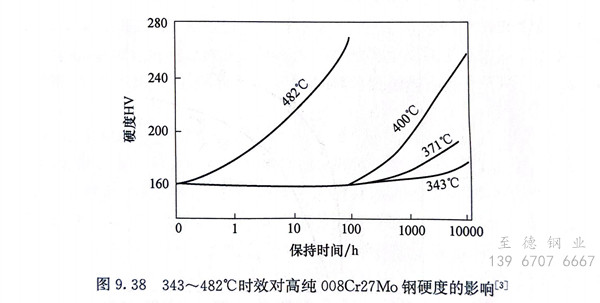

 008Cr27Mo 鋼(gang)(gang)(gang)與(yu)Cr-Ni奧氏體鋼(gang)(gang)(gang)相比(bi)，屈服強度較高，伸長率較低。008Cr27Mo鋼(gang)(gang)(gang)加入了0.75％～1.25％Mo，基(ji)體組織(zhi)沒有明(ming)顯的變化，只是由于加鉬后會出現碳(tan)化物(wu)MoC、Mo2C等，淬火(huo)加熱時(shi)這些化合物(wu)溶(rong)解在(zai)鐵(tie)素體中，經過(guo)時(shi)效（回火(huo)）后以彌散(san)的細粒狀(zhuang)析(xi)出，從而使(shi)(shi)鋼(gang)(gang)(gang)獲(huo)得強化，如圖9.38所示。該(gai)鋼(gang)(gang)(gang)仍存在(zai)475℃脆性，長期使(shi)(shi)用的最高溫度不得超過(guo)300℃。

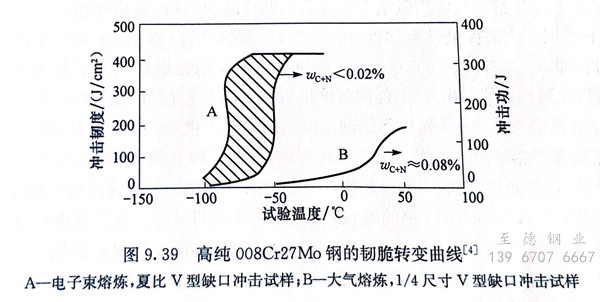

  圖(tu)9.39顯示高純的(de)008Cr27Mo鋼(gang)(gang)有(you)較高的(de)沖擊(ji)韌性和(he)(he)低的(de)韌脆轉變(bian)溫度(du)，但其韌脆轉變(bian)溫度(du)仍受材(cai)料尺寸和(he)(he)冷(leng)卻速率的(de)影(ying)響(xiang)，這(zhe)是由于鐵素體(ti)不銹鋼(gang)(gang)中碳、氮(dan)溶解度(du)極(ji)低，極(ji)易析出所致。圖(tu)9.40為不同厚度(du)板材(cai)的(de)韌脆轉變(bian)溫度(du)曲(qu)線(xian)。008Cr27Mo鋼(gang)(gang)在(zai)工程上的(de)應用，板厚以不超(chao)過6mm為宜。008Cr27Mo鋼(gang)(gang)的(de)板材(cai)冷(leng)成形性與022Cr12鋼(gang)(gang)相近，可以焊(han)接(jie)。




  高純的008Cr27Mo 鋼有優異的應(ying)力腐蝕斷裂性能，特別是在氯化物和含氧化劑的NaOH溶液中更為突出。


  008Cr27Mo 鋼耐點蝕和耐縫隙(xi)腐蝕(shi)的能力優于022Cr17Ni12Mo2奧氏體不銹鋼，但由于鉬含量較低，不適用于耐海水腐蝕的一些場合。該鋼還具有優異的耐晶間腐蝕性能。


  008Cr27Mo 鋼用于制造(zao)與乙酸(suan)、乳(ru)酸(suan)等(deng)有(you)(you)機酸(suan)有(you)(you)關(guan)的設(she)備，以及制造(zao)苛性堿設(she)備等(deng)。
