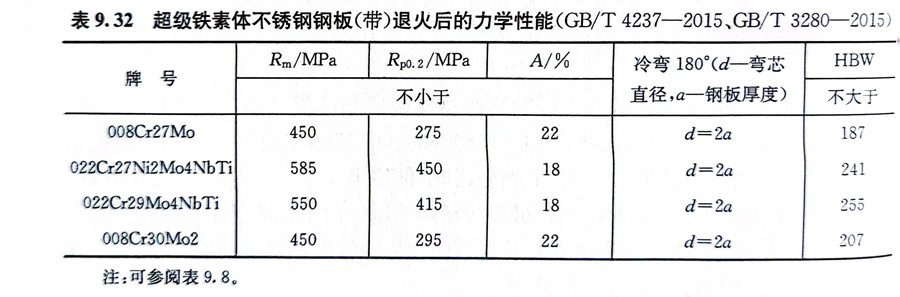

008Cr30Mo2是一種高鉻鐵素體不銹(xiu)鋼，碳、氮含量降至極低，加入了1.5％～2.5％Mo。該鋼有較高的耐蝕性，耐鹵離子應力腐蝕破壞性好，具有良好的韌性，韌脆轉變溫度低，具有優良的加工成形性和焊接性，同時具有軟磁性。該鋼的熱加工和退火工藝與008Cr27Mo鋼相同，退火后的力學性能見表9.32。

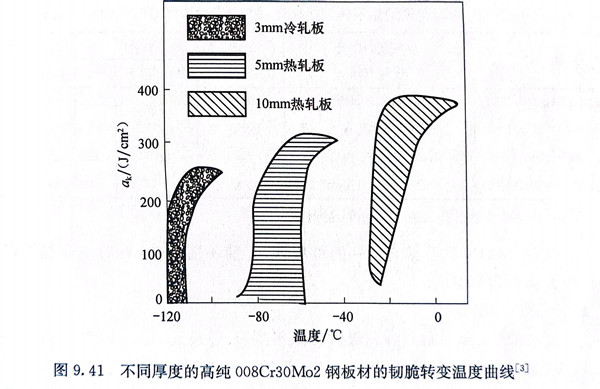

 008Cr30Mo2 鋼的韌脆轉變溫度隨板厚的增加向高溫方向移動，因此要求韌性的焊接構件厚度應不大于6mm。圖9.41為不同厚度高純008Cr30Mo2鋼的韌脆轉變曲線。

  高純的008Cr30Mo2 鋼在(zai)氯(lv)化(hua)物溶液中具有極好的耐應力腐(fu)蝕(shi)性能，并具有優異的耐點(dian)蝕(shi)、耐縫隙腐(fu)蝕(shi)性能。該鋼難于析出(chu)碳化(hua)物和氮化(hua)物，不容易形成貧碳層，具有特(te)別優異的耐晶(jing)間腐(fu)蝕(shi)性能。

 008Cr30Mo2 鋼(gang)的主要用途：制(zhi)(zhi)(zhi)作乙酸(suan)、乳酸(suan)等有機酸(suan)的制(zhi)(zhi)(zhi)造設(she)備(bei)；制(zhi)(zhi)(zhi)作苛性(xing)(xing)鈉生產(chan)濃縮工序(xu)的設(she)備(bei)；制(zhi)(zhi)(zhi)作火力(li)發電(dian)廠冷凝(ning)器；制(zhi)(zhi)(zhi)作石油(you)精煉設(she)備(bei)；制(zhi)(zhi)(zhi)作要求(qiu)耐(nai)蝕性(xing)(xing)和磁性(xing)(xing)的部件，如(ru)電(dian)磁閥芯材(cai)料和鐘、表等。

 鉻含量為12％～30％的鐵(tie)素體鋼(gang)(gang)有時亦(yi)做不起皮鋼(gang)(gang)使用，或做承受(shou)負(fu)荷(he)不大的構件(jian)。為了獲(huo)得更高的抗(kang)氧化性能，通常(chang)還向鋼(gang)(gang)中加入硅和鋁，其成(cheng)分、性能、使用范圍見(jian)第(di)10章。
