008Cr29Mo4Ni2 鋼是在上述008Cr29Mo4 鋼的基礎上加入了2％Ni，因此具有更加優良的耐全面腐蝕和耐點蝕、耐縫(feng)隙腐蝕的能力。鎳的加入還使該鋼有更高的韌性和更低的韌脆轉變溫度。

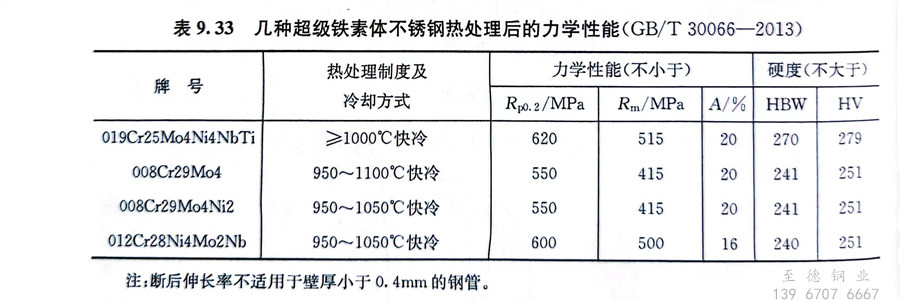

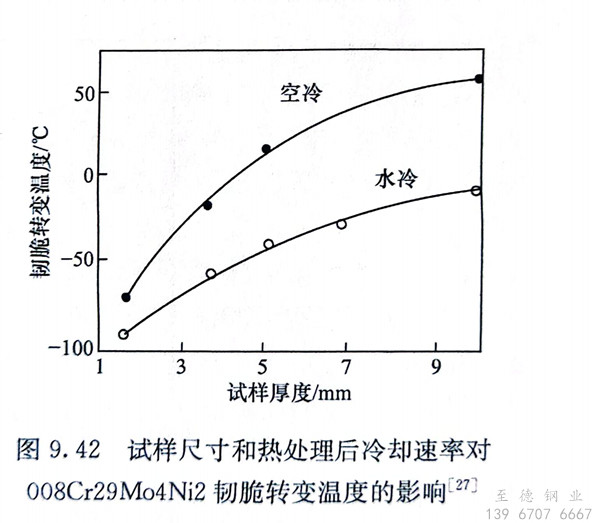

 008Cr29Mo4Ni2 鋼的力學性能見表9.33，圖9.42為該鋼的韌脆轉變溫度與鋼的截面尺寸和熱處理后的冷卻速率之間的關系曲線。在同樣條件下，該鋼的韌脆轉變溫度低于其他超級鐵(tie)素(su)體(ti)不(bu)銹鋼(gang)。該鋼在含NaCl的溶液中不會產生應力腐蝕。

 008Cr29Mo4Ni2 鋼(gang)熱加(jia)工性(xing)(xing)能(neng)好(hao)(hao)，冷加(jia)工塑性(xing)(xing)好(hao)(hao)，冷加(jia)工硬化傾向較小，冷成形(xing)性(xing)(xing)較好(hao)(hao)。該鋼(gang)冷軋變形(xing)20％以上(shang)，伸長率有(you)明顯(xian)下(xia)降，此時需中間軟化退火。該鋼(gang)具有(you)良(liang)好(hao)(hao)的焊(han)后性(xing)(xing)能(neng)，但需保(bao)持其高(gao)度清潔，焊(han)前需對保(bao)護氣體、填充金(jin)屬(shu)、母材等(deng)進行細(xi)致準(zhun)備，焊(han)后要及(ji)時清理焊(han)頭所受到的污染。

 008Cr29Mo4Ni2 鋼可用于以海水和含Cl^-水作為冷卻介質的熱交換設備，也可用于硫酸、甲酸、乙酸、草酸等酸性介質中。
