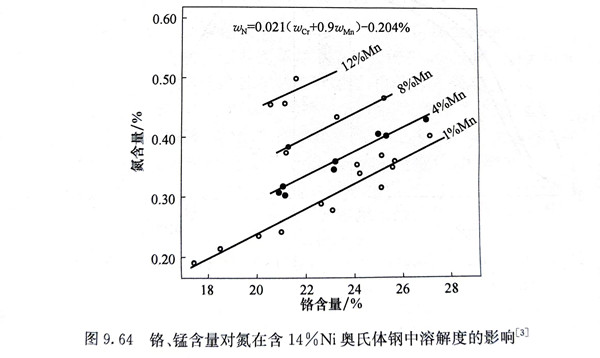

在鉻鎳奧氏(shi)體(ti)不(bu)銹鋼中，錳含量一般不超過2％，生產中多控制在1.5％左右。在之后發展的節鎳不(bu)銹鋼中，錳成為重要的合金元素，其主要作用是與氮和一定數量的鎳形成穩定的奧氏體。一些Cr-Mn-Ni-N型奧氏體不銹鋼已被許多國家列入各自的不銹鋼標準中。無鎳的Cr-Mn-N不銹鋼只在一定范圍內使用。近期出現的高氮奧氏體不銹鋼，為了提高氮的溶解度，已出現高錳含量（5％～10％）的鉻鎳奧氏體不銹鋼。圖9.64為鉻、錳含量對氮在含14％Ni奧氏體鋼溶解度的影響。

 錳含(han)量小(xiao)于2％時，其含(han)量的(de)(de)變化對(dui)常用鉻鎳(nie)不銹鋼的(de)(de)組(zu)織，包括奧氏(shi)體的(de)(de)穩定(ding)性，沒有(you)明顯的(de)(de)影響(xiang)。

鉻(ge)鎳(nie)奧氏(shi)(shi)(shi)體(ti)不銹(xiu)鋼的強度隨錳含量的增加而提高。無(wu)鎳(nie)的Cr-Mn-N奧氏(shi)(shi)(shi)體(ti)不銹(xiu)鋼在(zai)低(di)溫時會出現韌(ren)脆轉變(bian)溫度，如圖9.65所示，這與(yu)鉻(ge)鎳(nie)奧氏(shi)(shi)(shi)體(ti)鋼有顯著差(cha)別，而Cr-Mn-N鋼有鎳(nie)存在(zai)時，其(qi)低(di)溫韌(ren)性(xing)有明顯改善（圖9.60）。這表(biao)明，僅有錳和(he)氮而無(wu)鎳(nie)無(wu)法(fa)獲(huo)得(de)鉻(ge)鎳(nie)奧氏(shi)(shi)(shi)體(ti)不銹(xiu)鋼所具(ju)有的優良(liang)低(di)溫韌(ren)性(xing)。

 錳(meng)可(ke)以改善鉻(ge)鎳(nie)奧氏體不銹鋼(gang)(gang)的(de)(de)熱塑(su)性，錳(meng)含量為(wei)1.5％時(shi)已(yi)有(you)明顯的(de)(de)效果。錳(meng)與硫(liu)有(you)較強(qiang)的(de)(de)親和力，形成MnS，有(you)利于(yu)消除鋼(gang)(gang)中的(de)(de)殘余(yu)硫(liu)的(de)(de)有(you)害作用，但MnS的(de)(de)形成常導(dao)致鉻(ge)鎳(nie)奧氏體不銹鋼(gang)(gang)耐氯(lv)化物點蝕(shi)和縫(feng)隙腐蝕(shi)能力的(de)(de)下降。鋼(gang)(gang)中的(de)(de)硫(liu)降低到一定(ding)程度，錳(meng)的(de)(de)不利影響基(ji)本可(ke)以消除。
