06Cr19Ni10N 不銹鋼和022Cr19Ni10N 不銹鋼(gang)均是在其各自不含氮的鋼的基礎上發展起來的，保留了各自相應不含氮鋼種的耐蝕性能特點。氮的加入提高了強度和加工硬化傾向，而塑韌性仍維持在高的水平。氮的加入還改善了某些方面的耐蝕性，特別是耐點蝕、縫(feng)隙腐蝕和晶間(jian)腐蝕性能。

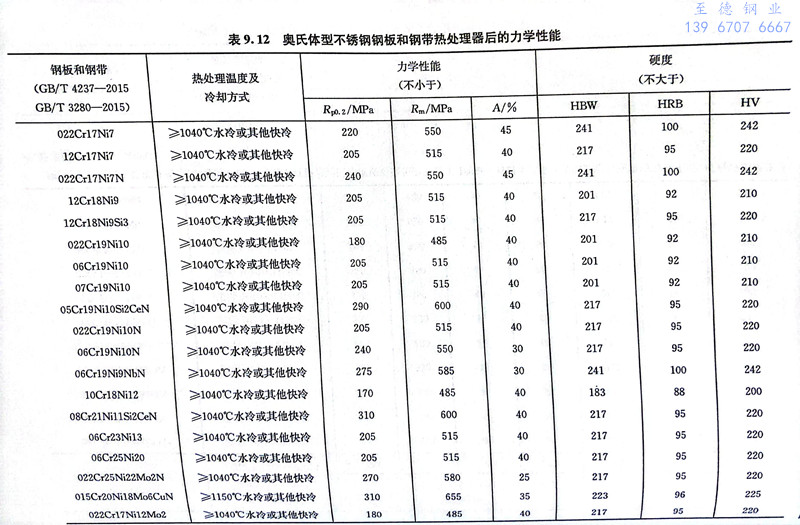

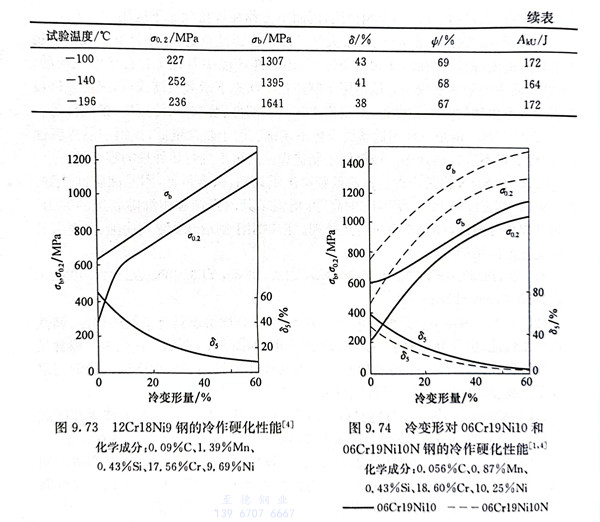

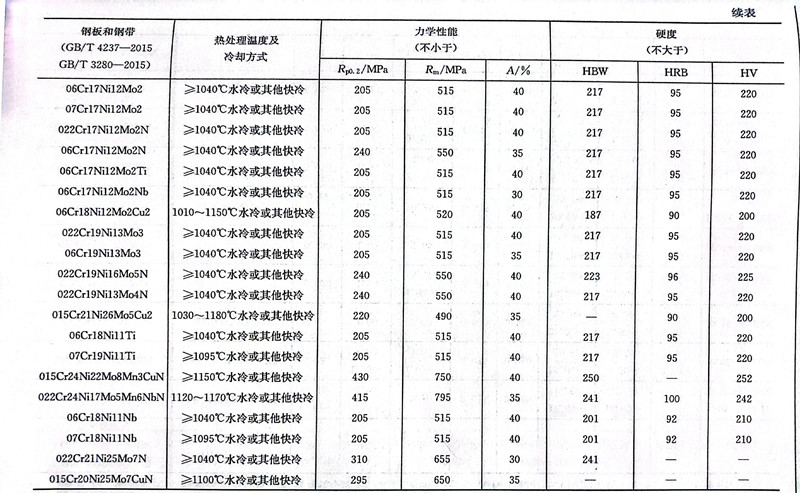

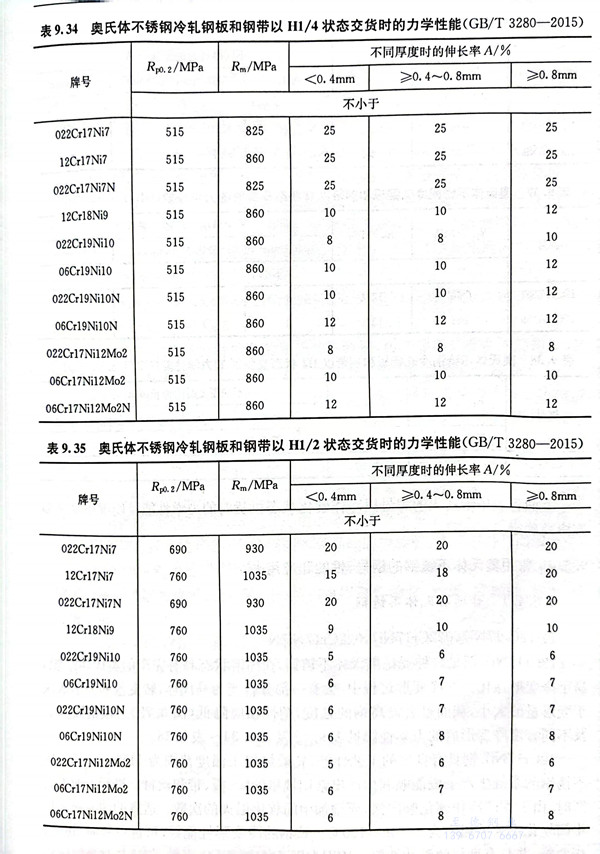

  06Cr19Ni10N 不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)和(he)022Cr19Ni10N 不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)固(gu)溶(rong)態(tai)及冷變形(xing)H1/4和(he)H1/2狀(zhuang)態(tai)的(de)(de)(de)(de)力學(xue)性(xing)(xing)能(neng)見表9.12、表9.34及表9.35。圖(tu)9.74所示為(wei)冷變形(xing)對(dui)06Cr19Ni10N鋼(gang)(gang)(gang)力學(xue)性(xing)(xing)能(neng)的(de)(de)(de)(de)影響，并與不(bu)(bu)含氮(dan)的(de)(de)(de)(de)06Cr19Ni10鋼(gang)(gang)(gang)進行的(de)(de)(de)(de)對(dui)比。適宜的(de)(de)(de)(de)固(gu)溶(rong)處(chu)理(li)溫度為(wei)1010～1120℃，水冷，細(xi)、薄件可以(yi)空(kong)冷，焊接性(xing)(xing)能(neng)與相應的(de)(de)(de)(de)不(bu)(bu)含氮(dan)鋼(gang)(gang)(gang)一(yi)樣良好。022Cr19Ni10N鋼(gang)(gang)(gang)焊后無需熱(re)處(chu)理(li)。06Cr19Ni10N鋼(gang)(gang)(gang)由于(yu)碳含量較高，在經過焊接或在450～900℃加熱(re)后，會出現鉻碳化物(wu)沿(yan)晶界(jie)的(de)(de)(de)(de)沉淀，其耐蝕性(xing)(xing)特別是耐晶間腐蝕性(xing)(xing)能(neng)將明顯(xian)下降。因此，對(dui)于(yu)經受敏化的(de)(de)(de)(de)材料應再經固(gu)溶(rong)處(chu)理(li)以(yi)恢復其耐蝕性(xing)(xing)。對(dui)于(yu)焊接設備(bei)和(he)構件，推薦采用超(chao)低碳的(de)(de)(de)(de)022Cr19Ni10N鋼(gang)(gang)(gang)。

  06Cr19Ni10N 不(bu)銹(xiu)鋼(gang)(gang)和022Cr19Ni10N 不(bu)銹(xiu)鋼(gang)(gang)的(de)熱加(jia)工(gong)性良好，與不(bu)含(han)氮(dan)鋼(gang)(gang)相(xiang)比(bi)，變形抗力(li)稍(shao)大(da)；各種(zhong)冷成形加(jia)工(gong)容易進(jin)行，與不(bu)含(han)氮(dan)鋼(gang)(gang)基本相(xiang)同，只是變形抗力(li)稍(shao)大(da)。以(yi)冷加(jia)工(gong)態供應(ying)產品的(de)消(xiao)除應(ying)力(li)退火工(gong)藝為250～450℃加(jia)熱，保溫2～4h。這(zhe)類(lei)含(han)氮(dan)鋼(gang)(gang)可應(ying)用(yong)于各相(xiang)應(ying)不(bu)含(han)氮(dan)鋼(gang)(gang)的(de)應(ying)用(yong)場合，同時可承受更重的(de)負荷，因此可減少材(cai)料消(xiao)耗。

 至德鋼業，我們根據您(nin)的(de)實(shi)際需求，給出參(can)考建議，為您(nin)提供(gong)高(gao)性價比的(de)不銹(xiu)鋼管道及配件。
