06Cr19Ni10N（0Cr19Ni9N）不銹鋼是奧氏體型不銹鋼，是在06Cr19Ni10（0Cr18Ni9）鋼的基礎上適當添加氮，不僅能防止塑性降低，而且能提高鋼的強度和加工硬化傾向，改善鋼的耐點蝕和耐晶間腐蝕性，使材料的厚度減少，部件重量減輕，可用于有一定耐蝕要求、又要具有一定強度的設備和結構件。

   022Cr19Ni10N（00Cr18Ni10N）不(bu)銹鋼(gang)是(shi)06Cr19Ni10N（0Cr18Ni9N）不(bu)銹鋼(gang)的超(chao)低碳奧氏(shi)體不(bu)銹鋼(gang)。由于(yu)06Cr19Ni10N（0Cr18Ni9N）不(bu)銹鋼(gang)在450～900℃加熱(re)后，耐(nai)晶(jing)間腐蝕性(xing)能明顯下(xia)降，因此(ci)對于(yu)焊(han)接設備構件，推薦選用022Cr19Ni10N（00Cr18Ni10N）不(bu)銹鋼(gang)。

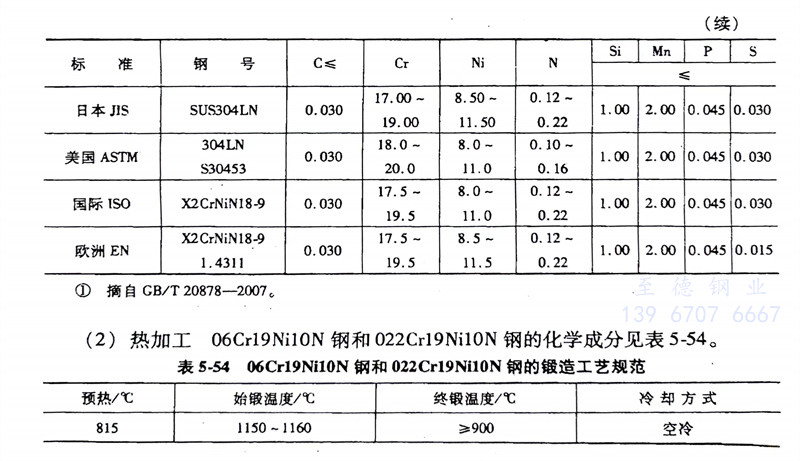

（1）化(hua)學成分： 06Cr19Ni10N 鋼(gang)(gang)和022Cr19Ni10N不銹鋼(gang)(gang)的化(hua)學成分見表(biao)(biao)5-52和表(biao)(biao)5-53。

（2）熱加工(gong)： 06Cr19Ni10N鋼和022Cr19Ni10N不銹(xiu)鋼的化學成(cheng)分見表5-54。

（3）預備熱處(chu)理： 預備熱(re)處理的過程如下：

        a. 消除加工應力退(tui)火：300～350℃，保溫·1～2h，空冷。

        b. 消除加(jia)工硬化(hua)退火：750～850℃，保溫1～3h，快(kuai)冷。

（4）固溶熱處理： 1010～1150℃，快冷，硬度≤217HBW。

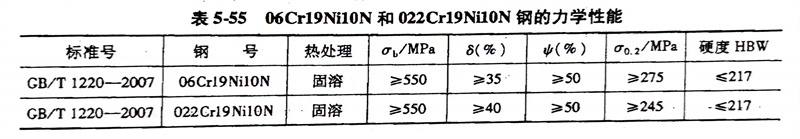

（5）力學性能： 06Cr19Ni10N 鋼和(he)022Cr19Ni10N不銹鋼的(de)力學(xue)性(xing)能(neng)見表5-55。
