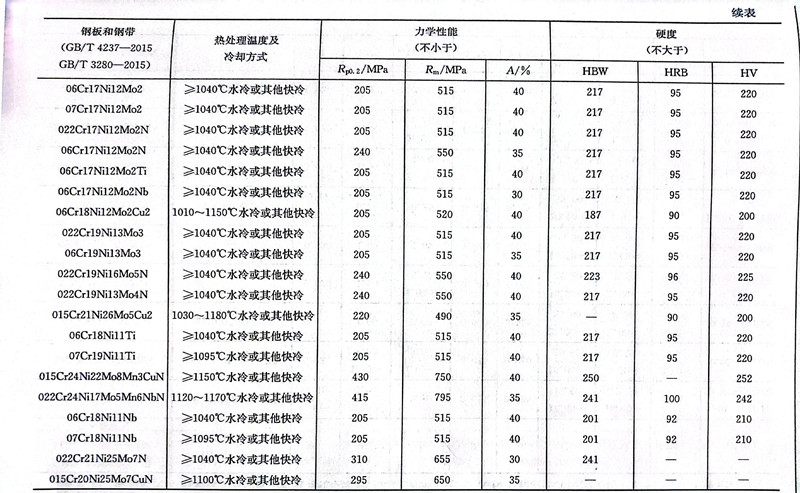

(06Cr17Ni12Mo2N)316N不銹鋼、(022Cr17Ni12Mo2N)316LN不銹(xiu)鋼分別是在06Cr17Ni12Mo2和022Cr17Ni12Mo2鋼的基礎上加氮而開發的,鋼中加入氮可提高強度又不降低塑性,可使所用材料的厚度減薄,減輕部件重量。這兩種鋼保留了原來各相應不含氮鋼的耐蝕性特點,并進一步改善了在某些方面的耐蝕性,特別是耐點蝕性、耐縫隙腐蝕和耐晶間腐蝕性能,可應用在各相應不含氮鋼的應用場合。這兩種鋼經固溶處理后的力學性能見表9.12,氮的加入可提高強度和加工硬化能力。
(06Cr17Ni12Mo2N)316N不銹(xiu)(xiu)鋼(gang)、(022Cr17Ni12Mo2N)316LN不銹(xiu)(xiu)鋼(gang)的熱加(jia)工性能(neng)良好,只是(shi)熱變形抗(kang)力稍大。各種冷(leng)(leng)加(jia)工也容易進行(xing),除變形抗(kang)力稍大外(wai),冷(leng)(leng)加(jia)工性能(neng)與不含氮鋼(gang)基本相(xiang)同,焊(han)接(jie)(jie)性能(neng)與相(xiang)應(ying)的不含氮鋼(gang)一樣良好,022Cr17Ni12Mo2N鋼(gang)焊(han)后不需進行(xing)熱處理。對于在強(qiang)腐蝕環(huan)境下使用的焊(han)接(jie)(jie)件,不推薦采用06Cr17Ni12Mo2N鋼(gang)。
至德鋼業,我們(men)根(gen)據您的實(shi)際需求,給出參考(kao)建議,為您提(ti)供高(gao)性價比的不銹鋼管(guan)道及(ji)配件(jian)。
