022Cr19Ni5Mo3Si2N 雙相鋼系引自瑞典的3RE60＋N。3RE60是20世紀60年代初瑞典開發的牌號，是最早應用的Cr18型雙(shuang)相不銹鋼，鋼的氮含量不大于0.06％。為了調整相比例和提高耐孔蝕性能，氮含量增加至0.12％，牌號為3RE60+N。

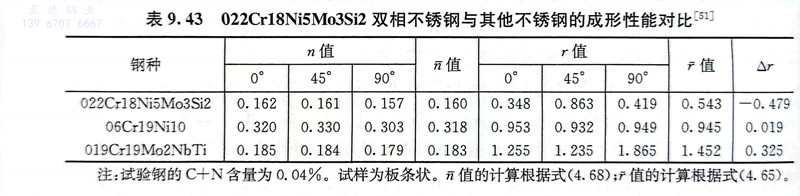

 該鋼(gang)的(de)熱塑性(xing)較(jiao)好，熱加(jia)工范(fan)圍較(jiao)寬，在900～1200℃均能(neng)變(bian)形，其(qi)冷成形性(xing)和冷加(jia)工性(xing)較(jiao)奧氏(shi)體鋼(gang)差，與超低(di)碳的(de)鐵(tie)素體鋼(gang)相近，其(qi)r值、n值、Δr可參考表9.43。

 該(gai)(gai)鋼的(de)正常固溶(rong)溫度為980～1050℃，可(ke)獲得(de)適宜的(de)相(xiang)比例(li)和良(liang)好(hao)的(de)綜合力學性(xing)能，消除應力和軟化處(chu)理(li)亦可(ke)選用此(ci)工藝(yi)。該(gai)(gai)鋼在300～950℃加熱，有σ、x等脆性(xing)相(xiang)的(de)析出(chu)，降低鋼的(de)韌性(xing)和耐腐(fu)蝕性(xing)。該(gai)(gai)鋼還有良(liang)好(hao)的(de)可(ke)焊性(xing)。

該鋼的耐點蝕性能優于06Cr19Ni10（304）和022Cr17Ni12Mo2（316L）鋼，是一種耐應力腐蝕的專用不銹鋼，但在高濃度的MgCl₂溶液中卻有較高的應力腐蝕破裂敏感性，但仍好于18Cr-8Ni奧氏體不銹鋼的耐應力腐蝕性能。

 該鋼主要(yao)用(yong)于(yu)造紙、煉油、化(hua)(hua)肥、化(hua)(hua)工和石油等(deng)(deng)工業領域(yu)，大多數用(yong)于(yu)制作熱(re)交換器、冷凝(ning)冷卻器等(deng)(deng)，在許多情況下可代替(ti)06Cr19Ni10和022Cr17Ni12Mo2 鋼用(yong)于(yu)發(fa)生應力(li)腐(fu)蝕破裂的(de)環(huan)境，也可利用(yong)其高的(de)腐(fu)蝕疲(pi)勞強度制作造紙壓力(li)滾筒機、甲銨泵泵體等(deng)(deng)。
