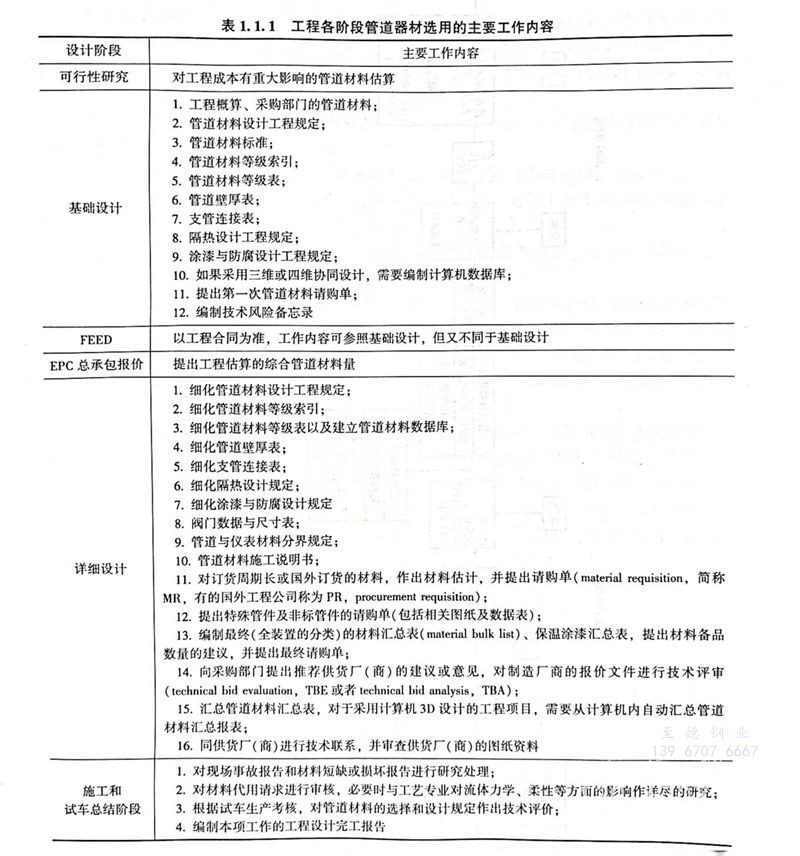

工程一般包括項目建議書階段、可行性研究(feasibility study)階段、總體設計(generaldesign)、FEED(front end engineering design)前端工程設計、報價(quotation)階段、基礎(初步)設計(basic design)、詳細(施工圖)設計(detail design)階段等。國內外各行業、各設計單位配管設計管道(dao)器材選用的專業分工和工作內容可能不同,本書按其中較典型的過程講述。不同階段不銹鋼管道(dao)器材選用的工作內容,見表1.1.1。基礎設計不同于初步設計,也不同于FEED設計,它們的英文翻譯也都不同,詳細講述見《壓力管道設計及工程實例》《工業管道配管設計與工程應用》。


表 1.jpg


設計階段(duan): 可行(xing)性(xing)研究


主要工作內容: 對(dui)工程成本(ben)有重大(da)影響(xiang)的管道材料估算



設計(ji)(ji)階(jie)段: 基礎設計(ji)(ji)


  1.工程(cheng)概算、采(cai)購(gou)部門的管道材料;

  2.管道(dao)材料設(she)計(ji)工程規定(ding);

  3.管(guan)道材料標準;

  4.管(guan)道材(cai)料(liao)等級索引;

  5.管道材料等級表;

  6.管道壁厚表;

  7.支管(guan)連接(jie)表;

  8.隔熱設計工程(cheng)規(gui)定;

  9.涂漆與防腐(fu)設計工程規定;

  10.如(ru)果采用三維或四(si)維協同設(she)計,需要(yao)編(bian)制計算機數(shu)據庫;

  11.提出(chu)第(di)一(yi)次管道材料請購單;

  12.編(bian)制技術風險備(bei)忘錄



設計階(jie)段:  FEED


  以(yi)工程合同(tong)為準,工作內(nei)容可參照基礎設(she)計(ji),但又(you)不同(tong)于基礎設(she)計(ji)



設(she)計階段(duan):  EPC 總承包報價(jia)


  提出工程(cheng)估算的綜合管道(dao)材(cai)料量(liang)



設計階段:  詳細(xi)設計


  1.細化管道材(cai)料設(she)計(ji)工程規定;

  2.細化管道材料等級索(suo)引(yin);

  3.細化(hua)管道(dao)材料等(deng)級表以及(ji)建(jian)立管道(dao)材料數據庫;

  4.細化(hua)管(guan)道(dao)壁厚表;

  5.細(xi)化支管連接(jie)表;

  6.細化隔熱(re)設計規定;

  7.細化涂漆與防腐設計規定

  8.閥門(men)數據(ju)與尺寸表(biao);

  9.管(guan)道與(yu)儀表材(cai)料分界規定;

  10.管道材料施工說明書(shu);

  11.對訂貨周期長或國外訂貨的(de)材料,作出(chu)材料估計,并提出(chu)請(qing)購單(material requisition,簡稱MR,有的(de)國外工程公司稱為PR,procurement requisition);

  12.提出特殊管件(jian)及非標(biao)管件(jian)的請購(gou)單(包括(kuo)相關(guan)圖紙及數據表);

  13.編(bian)制最終(全裝置的分類(lei))的材料匯(hui)總(zong)(zong)表(material bulk list)、保溫涂漆(qi)匯(hui)總(zong)(zong)表,提出材料備品數量(liang)的建議(yi),并提出最終請購單;

  14.向(xiang)采購部門提出推薦供貨廠(商)的建議(yi)或意見,對(dui)制造廠商的報價文件進行(xing)技(ji)術(shu)評審(shen)(technical bid evaluation,TBE 或者 technical bid analysis,TBA);

  15.匯(hui)總管(guan)道(dao)材料(liao)匯(hui)總表(biao)(biao),對于采用計(ji)算機(ji)3D設計(ji)的工(gong)程項目,需要從計(ji)算機(ji)內自(zi)動匯(hui)總管(guan)道(dao)材料(liao)匯(hui)總報表(biao)(biao);

  16.同供貨廠(商)進行技(ji)術聯系,并(bing)審查供貨廠(商)的圖(tu)紙資料



設計(ji)階段(duan): 施工和試(shi)車總結階段(duan)


  1.對現場事故(gu)報告(gao)和材料短缺或損壞報告(gao)進行研究處理;

  2.對(dui)材料代用請(qing)求進行審核,必要時與工(gong)藝專業對(dui)流體力學、柔性(xing)等方(fang)面的影響(xiang)作詳盡的研(yan)究;

  3.根(gen)據試車生產(chan)考核,對(dui)管道材料的選擇和設計規定作出技術評價;

  4.編制本(ben)項工作的工程設計完工報告
