有(you)填充絲(si)的熔(rong)化(hua)焊(han)(han)(han)時，焊(han)(han)(han)縫(feng)(feng)的化(hua)學成(cheng)分(fen)和性(xing)能(neng)決定于焊(han)(han)(han)絲(si)（焊(han)(han)(han)條的焊(han)(han)(han)芯）、焊(han)(han)(han)劑（焊(han)(han)(han)條藥皮(pi)）和被熔(rong)入(ru)的母(mu)材(cai)以及(ji)它們各自所占的比(bi)例。埋弧(hu)(hu)焊(han)(han)(han)時焊(han)(han)(han)接電(dian)流大(da)，熔(rong)深大(da)，母(mu)材(cai)金屬熔(rong)合比(bi)高，故母(mu)材(cai)金屬成(cheng)分(fen)對焊(han)(han)(han)縫(feng)(feng)成(cheng)分(fen)和性(xing)能(neng)的影(ying)響(xiang)(xiang)比(bi)焊(han)(han)(han)條電(dian)弧(hu)(hu)焊(han)(han)(han)時更大(da)，同時焊(han)(han)(han)接參數也會對焊(han)(han)(han)縫(feng)(feng)化(hua)學成(cheng)分(fen)和性(xing)能(neng)帶來一定的影(ying)響(xiang)(xiang)。對埋弧(hu)(hu)焊(han)(han)(han)用焊(han)(han)(han)絲(si)的選擇，既(ji)要考(kao)慮焊(han)(han)(han)劑成(cheng)分(fen)的影(ying)響(xiang)(xiang)，又要考(kao)慮到對母(mu)材(cai)金屬的影(ying)響(xiang)(xiang)。

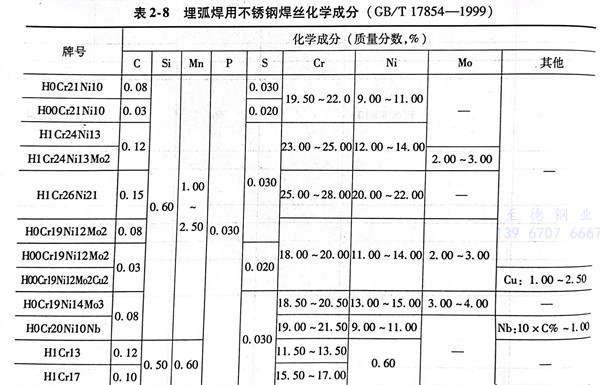

  埋弧焊用不(bu)銹鋼焊絲化學成分見表2-8。焊接用不銹鋼盤條焊絲的類別比較齊全，有奧氏體型、鐵素體型和馬氏體型不銹鋼，其盤條直徑為5.5～12.0mm，可用來制作埋弧焊的焊絲。焊絲直徑公稱尺寸有1.6mm、2.0mm、2.5mm、3.2mm、4.0mm、5.0mm、6.0mm。焊絲表面應光滑，不得有鐵銹、氧化皮或其他有害于使用的缺陷。但允許有深度不超過直徑偏差一半的劃傷及不超過直徑偏差的局部缺陷，軟態鋼絲允許有氧化色。
