國內外不銹鋼波汶管的管坯均是有縫或無縫薄壁不(bu)銹(xiu)鋼(gang)管，其中大部分是焊接而成的有縫薄壁管。有縫不銹鋼薄壁管加工過程是：鋼帶下料-卷圓-縱縫對接焊-整形成有縫管坯，最后擠壓成形為波紋部分。波紋管壁厚為0.2～0.6mm，材料為18-8型不(bu)銹鋼，對管坯的縱焊縫要求很高，首先要求單面焊雙面成形為一次性焊透焊縫，不允許焊縫出現裂紋、未熔合、焊穿、未焊透和咬邊等缺陷；其次要求焊縫平直、焊縫余高不大且均勻一致，焊縫要呈圓滑過渡。只有這樣，才能避免管坯擠壓成波紋形狀時由于應力集中而使壓波處開裂，或者在進行金屬軟管強度、密封或疲勞考核過程中發生泄漏現象。對某些要求嚴格的波紋管，在焊接管坯的生產線上還要對縱焊縫質量進行在線檢測、篩選。在確保管坯焊縫內外質量優異的前提下，才允許擠壓成波紋形狀。有時，不銹(xiu)鋼無縫管坯或有縫管坯（指波紋管兩端的直線端）還要進行環縫對接焊。

1．縱縫的鎢極氬弧焊

  不(bu)銹(xiu)鋼波紋管坯縱(zong)縫(feng)(feng)的焊(han)(han)接通常在(zai)專用(yong)(yong)鎢極氬弧焊(han)(han)機上進(jin)行，最長可(ke)焊(han)(han)2000mm，管內徑(jing)從6mm到(dao)200mm不(bu)等；也可(ke)以在(zai)專用(yong)(yong)生產線上連續焊(han)(han)接，不(bu)受焊(han)(han)縫(feng)(feng)長度限(xian)制。

  專用鎢極(ji)氬弧焊焊接縱縫的設備，是由焊接電源、行走小車（帶動焊槍自動移動）、氣動夾具和電氣控制部分組成。其中，氣動夾具為該設備的關鍵部件，如圖3-74所示。待焊管坯裝在氣動夾具上，通過兩排琴鍵壓塊1緊壓在墊板6上。琴鍵式壓塊的壓力來自充灌壓縮空氣的氣囊2，以此保證壓在管坯上的壓力均勻，使得焊面保持平直。一般壓縮空氣的壓力為0.4～0.6MPa。琴鍵式壓塊機構由許多寬為25mm琴鍵式壓塊組成，其數量隨縱縫長度而定。為了保證焊接區域有一個良好的散熱條件，便于控制熔池的熱量，琴鍵式壓塊和墊板的材料應選用純銅。在焊接過程中，由于熱應力的作用，已成焊縫部分將會產生收縮，造成待焊前方發生搭邊現象。氣動夾具的另一個作用是產生壓緊力，可將焊件牢牢地壓緊在墊板上，對焊件產生拘束作用，防止或大大減少收縮變形。如果拘束應力過大，而氣動夾具尚有一定的柔性，可允許焊縫有微量收縮，以免拘束應力過大而產生裂紋。使用氣動夾具可使焊后工件形狀保持規則，焊后變形量也能得到控制。

  縱縫焊(han)接(jie)時，要(yao)嚴格控制板材的下料(liao)尺寸(cun)，板材下料(liao)要(yao)保(bao)持平直，切口要(yao)與板邊(bian)保(bao)持垂直，不能偏斜；切口處不充許(xu)有毛刺(ci)存在(zai)，待焊(han)處要(yao)保(bao)持干凈(jing)，不允許(xu)有任何油污和雜物。

  管的卷(juan)圓(yuan)裝(zhuang)(zhuang)配尺寸要嚴格控制，對于厚0.4mm的薄板裝(zhuang)(zhuang)配時(shi)，局部間隙不得超過0.08mm，否則在施焊過程中(zhong)口會出現(xian)焊穿或使(shi)焊縫無法(fa)成形(xing)。

  縱縫的焊(han)接參數見(jian)表3-67，表中待焊(han)板材為18-8型不(bu)銹鋼，不(bu)加填充焊(han)絲(si)進行施焊(han)。

2. 環縫的鎢極氬弧焊

  對(dui)(dui)(dui)接環縫的(de)(de)待焊(han)(han)處(chu)與(yu)縱縫對(dui)(dui)(dui)焊(han)(han)件要(yao)求一(yi)樣嚴格，要(yao)求待焊(han)(han)兩(liang)(liang)管(guan)端面直徑(jing)要(yao)一(yi)致(zhi)，兩(liang)(liang)端待焊(han)(han)處(chu)不允許有毛(mao)刺或(huo)飛邊現象。兩(liang)(liang)端待焊(han)(han)處(chu)對(dui)(dui)(dui)口間(jian)隙(xi)，對(dui)(dui)(dui)于(yu)不加(jia)填充(chong)焊(han)(han)絲的(de)(de)焊(han)(han)縫，與(yu)焊(han)(han)縱縫時相同；對(dui)(dui)(dui)于(yu)加(jia)填充(chong)焊(han)(han)絲的(de)(de)焊(han)(han)縫，局部(bu)(bu)1與(yu)焊(han)(han)縱縫時相同；對(dui)(dui)(dui)于(yu)加(jia)填充(chong)焊(han)(han)絲的(de)(de)焊(han)(han)縫，局部(bu)(bu)間(jian)隙(xi)應(ying)小(xiao)于(yu)0.2mm。

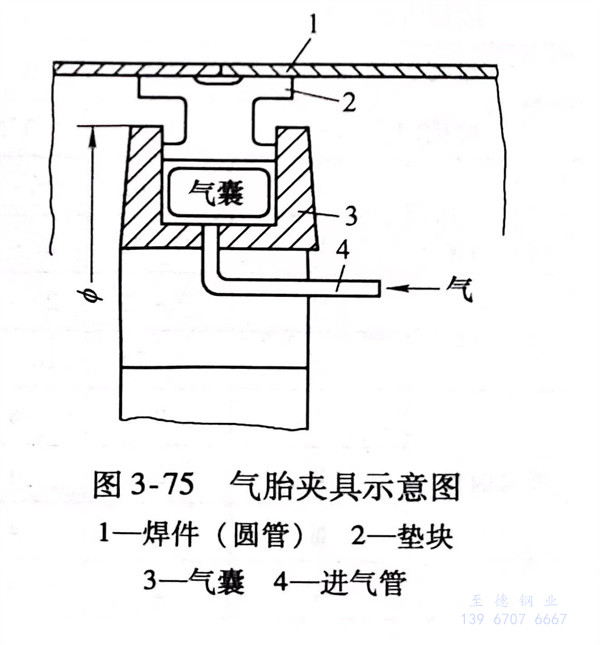

  薄壁管環(huan)縫對接焊(han)，應要氣(qi)動夾具上進(jin)行，如圖3-75所示。氣(qi)囊(nang)內壓縮(suo)空(kong)氣(qi)的壓力為0.4～0.6MPa。
