inconel產品的(de)均(jun)勻腐蝕可(ke)以發生在(zai)(zai)酸(suan)性或熱的(de)堿性溶液。通過這種機制可(ke)以預(yu)計(ji)的(de)虧損,并(bing)在(zai)(zai)設(she)計(ji)允許的(de)。inconel產品的(de)腐蝕速率非常慢(man)時,該金屬是(shi)在(zai)(zai)被動(dong)狀態,一般的(de)是(shi)耐腐蝕性更好地較(jiao)大的(de)鉻含量,但其他(ta)的(de)溶質可(ke)以是(shi)有(you)害的(de)。
(00Cr21Ni56Mo16W4)、Inconel 686 合金也系鎳鉻鉬系合(he)(he)(he)(he)金(jin)(jin)(jin)中(zhong)(zhong)的(de)(de)(de)一(yi)(yi)種(zhong)較新牌號(hao),并于1993年(nian)問(wen)世。此(ci)合(he)(he)(he)(he)金(jin)(jin)(jin)系在(zai)(zai)Hastelloy C-276基(ji)礎(chu)上(shang),僅提(ti)高鉻量(liang)(liang)(liang)到~21%,降低(di)鐵量(liang)(liang)(liang)到≤2%,使此(ci)合(he)(he)(he)(he)金(jin)(jin)(jin)的(de)(de)(de)Cr+Mo+W總量(liang)(liang)(liang)高達41%,系此(ci)類(lei)合(he)(he)(he)(he)金(jin)(jin)(jin)中(zhong)(zhong)最高的(de)(de)(de)。在(zai)(zai)一(yi)(yi)些介質中(zhong)(zhong),686合(he)(he)(he)(he)金(jin)(jin)(jin)的(de)(de)(de)耐蝕性一(yi)(yi)般優于前述的(de)(de)(de)幾種(zhong)Ni-Cr-Mo系合(he)(he)(he)(he)金(jin)(jin)(jin)。但(dan)由于合(he)(he)(he)(he)金(jin)(jin)(jin)中(zhong)(zhong)Cr+Mo+W總量(liang)(liang)(liang)高,因此(ci)即使此(ci)合(he)(he)(he)(he)金(jin)(jin)(jin)含鐵量(liang)(liang)(liang)≤1%,合(he)(he)(he)(he)金(jin)(jin)(jin)的(de)(de)(de)熱穩定性仍(reng)會(hui)受到一(yi)(yi)定影響。為此(ci),為了(le)防止(zhi)此(ci)合(he)(he)(he)(he)金(jin)(jin)(jin)固(gu)溶(rong)態基(ji)體上(shang)仍(reng)會(hui)有金(jin)(jin)(jin)屬間(jian)相等的(de)(de)(de)存在(zai)(zai),此(ci)合(he)(he)(he)(he)金(jin)(jin)(jin)的(de)(de)(de)固(gu)溶(rong)處(chu)理溫度(du)需(xu)高達~1200℃且需(xu)快速冷(leng)卻(que)。
一(yi)、化學(xue)成(cheng)分和組織特點

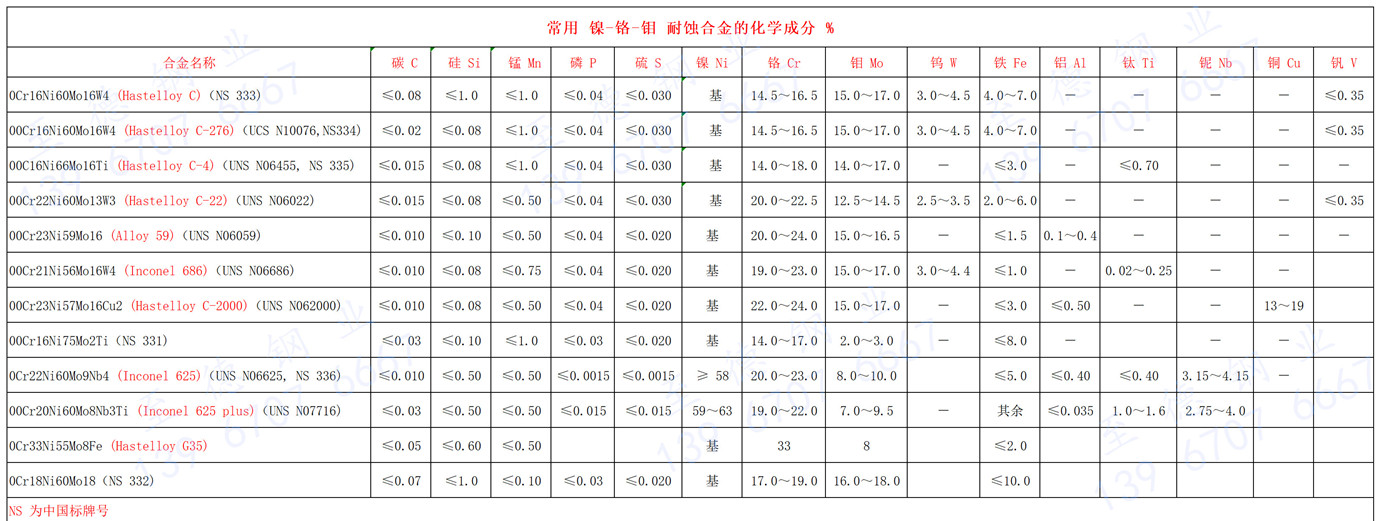

(00Cr21Ni56Mo16W4)、Inconel 686 合金的化學成分見(jian)表 。

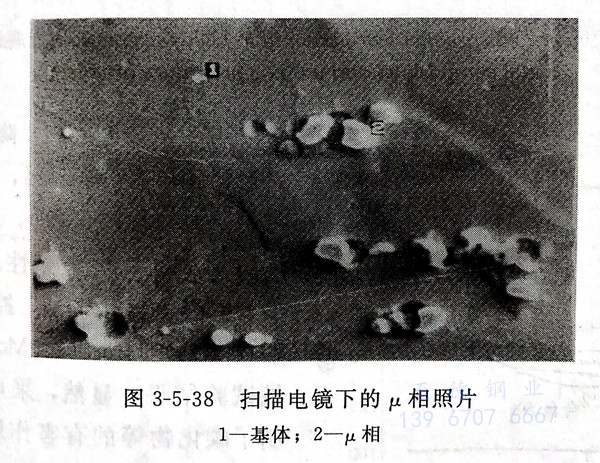

此合(he)(he)金(jin)固溶處(chu)理(li)態系呈面心(xin)立(li)方的(de)單(dan)一奧氏體組織,但(dan)經熱(re)成型和焊態則在(zai)基體上會有μ相(xiang)(xiang)等金(jin)屬間(jian)相(xiang)(xiang)和少量(liang)碳(tan)化(hua)物析出。圖(tu)3-5-38所(suo)示照片(pian)為合(he)(he)金(jin)元素成與 686合(he)(he)金(jin) 相(xiang)(xiang)近的(de) 622合(he)(he)金(jin)經掃描電鏡(jing)觀察所(suo)獲得的(de)μ相(xiang)(xiang)照片(pian)。
二、耐腐蝕性能
1. 全面腐蝕

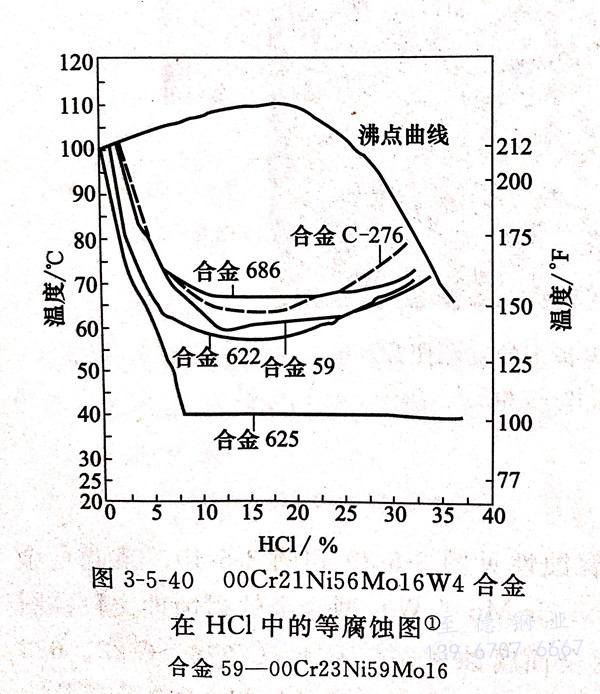

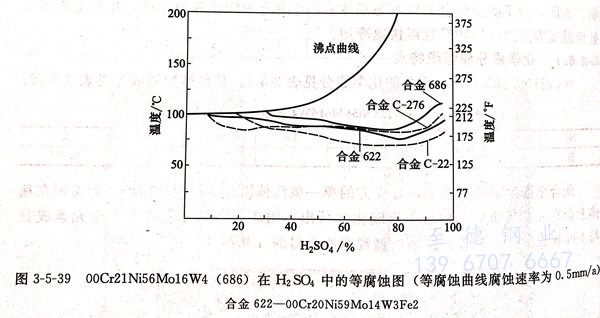

(00Cr21Ni56Mo16W4)、Inconel 686 合(he)(he)(he)金(jin)(jin)(jin)(jin)的(de)耐(nai)全(quan)面(mian)腐蝕(shi)性(xing)(xing)見圖(tu)3-5-39和(he)圖(tu)3-5-40,系此(ci)合(he)(he)(he)金(jin)(jin)(jin)(jin)在硫酸、氯(lv)化氫中的(de)等腐蝕(shi)圖(tu)并(bing)(bing)與(yu)其(qi)他Ni-Cr-Mo(-W)型合(he)(he)(he)金(jin)(jin)(jin)(jin)的(de)耐(nai)蝕(shi)性(xing)(xing)比(bi)較;圖(tu)3-5-41則系此(ci)合(he)(he)(he)金(jin)(jin)(jin)(jin)在幾種還(huan)原(yuan)性(xing)(xing)酸中的(de)耐(nai)全(quan)面(mian)腐蝕(shi)性(xing)(xing)并(bing)(bing)與(yu)C-4、C-276、C-22、622合(he)(he)(he)金(jin)(jin)(jin)(jin)、59合(he)(he)(he)金(jin)(jin)(jin)(jin)的(de)比(bi)較。可以(yi)明顯看出,在所試驗的(de)諸多介質(zhi)條件下,686合(he)(he)(he)金(jin)(jin)(jin)(jin)具有(you)最佳(jia)的(de)耐(nai)全(quan)面(mian)腐蝕(shi)性(xing)(xing)。
2. 局(ju)部腐蝕
①. 晶間腐蝕

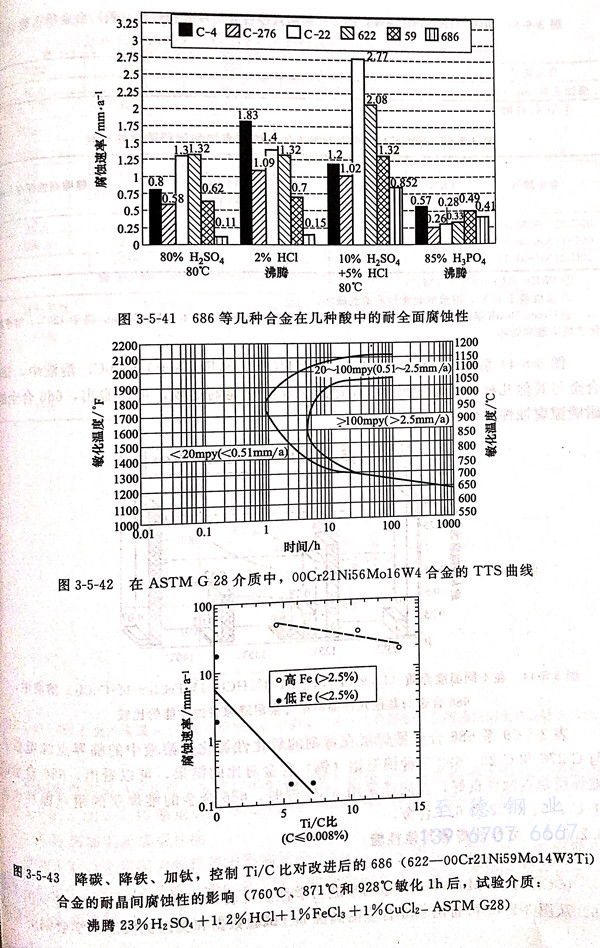

圖3-5-42系686合金在沸騰溶液(33%H2SO4+1.2%HCl+1%FeCl3+CuCl2,ASTM G28)中的時間-溫度敏化曲線。固溶態的00Cr21Ni56Mo16W4合金在此介質中的腐蝕速率為0.25mm/a.而圖3-5-42的結果表明,此合金對晶間腐蝕最敏感的溫度是950℃.當敏化時間<1h,此合金的腐蝕速率可<0.51mm/a,敏化>1h后,合金的腐蝕速率顯著增加,敏化4小時,腐蝕速率可高達2.5mm/a。
進一步研究表(biao)明,降(jiang)低686合金的(de)(de)C≤0.008%,Fe<0.5%,并加入(ru)穩定(ding)化(hua)元素Ti(控(kong)制Ti/C比),可顯著降(jiang)低686合金的(de)(de)晶間腐(fu)蝕敏(min)感(gan)性。圖3-5-43系采(cai)取(qu)降(jiang)碳(tan)、降(jiang)鐵、加鈦,控(kong)制Ti/C后的(de)(de)合金(622-00Cr21Ni59Mo14W3Ti)的(de)(de)腐(fu)蝕試驗結果。顯然(ran),采(cai)取(qu)此措(cuo)施后,抑制了碳(tan)化(hua)物等的(de)(de)有(you)害作(zuo)用,敏(min)化(hua)態耐蝕性獲(huo)得顯著提高。
②. 點腐蝕和縫隙腐蝕

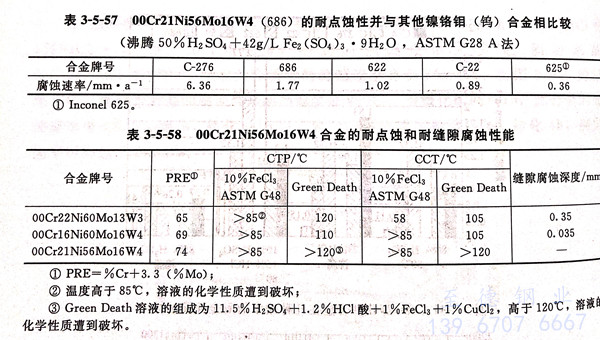

表3-5-57和(he)表3-5-58列出(chu)了 686合(he)金(jin)(jin)的耐(nai)點蝕(shi)性(xing)(xing)(xing)和(he)耐(nai)縫隙(xi)腐(fu)蝕(shi)性(xing)(xing)(xing)能(neng)。可以看出(chu),在(zai)所試驗條件下,686合(he)金(jin)(jin)的耐(nai)點蝕(shi)性(xing)(xing)(xing)(腐(fu)蝕(shi)速率和(he)臨(lin)(lin)界點蝕(shi)溫(wen)度(du))優(you)于(yu)C-276合(he)金(jin)(jin)(00Cr16Ni60Mo16W4),耐(nai)縫隙(xi)腐(fu)蝕(shi)性(xing)(xing)(xing)能(neng)(臨(lin)(lin)界縫隙(xi)腐(fu)蝕(shi)溫(wen)度(du))在(zai)Green Death溶液中既(ji)優(you)于(yu)C-276,又優(you)于(yu)00Cr22Ni60Mo13W3合(he)金(jin)(jin)。

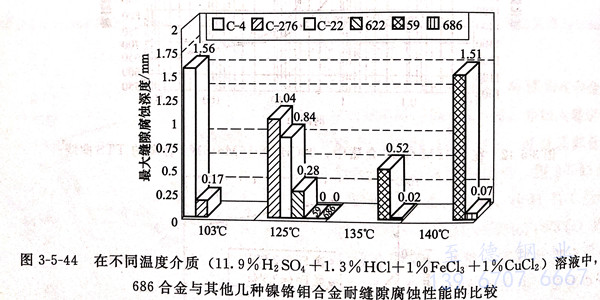

圖3-5-44系在 11.9%H2SO4+1.3%HCl+1%FeCl3+1%CuCl2溶液中,686合金與其他幾種鎳鉻鉬(鎢)合金耐縫隙腐蝕性能的比較,可以看出,686合金的耐縫隙腐蝕性最佳。

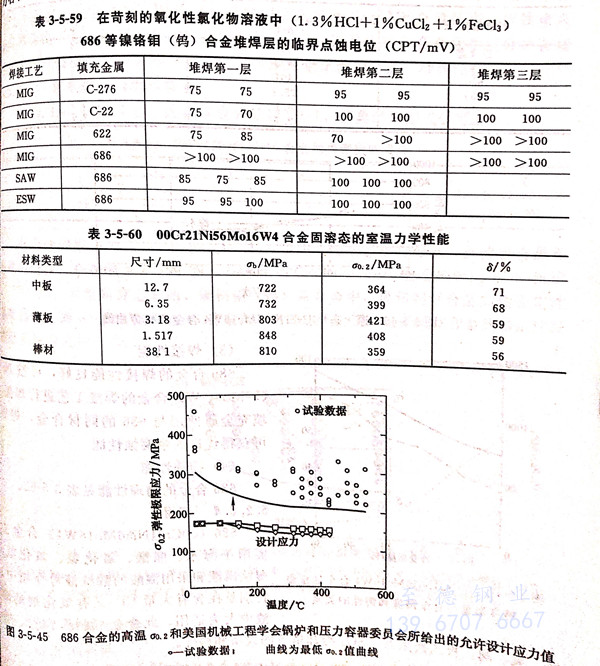

表3-5-59系686合(he)(he)金堆焊(han)層在苛刻的(de)(de)氧化性氯化物溶液(ye)中(zhong)的(de)(de)臨界點(dian)蝕(shi)(shi)(shi)電位并(bing)與C-276和C-22、622三種鎳鉻(ge)鉬(鎢)合(he)(he)金對比(bi)的(de)(de)結果,可以看出,686合(he)(he)金的(de)(de)堆焊(han)層耐(nai)點(dian)蝕(shi)(shi)(shi)性良好(hao),在同樣采用MIG焊(han)時,686合(he)(he)金的(de)(de)堆焊(han)層的(de)(de)耐(nai)點(dian)蝕(shi)(shi)(shi)性也優于C-276、C-22和622合(he)(he)金。
三、力學性(xing)能
(00Cr21Ni56Mo16W4)、Inconel 686 合金(jin)的室(shi)溫力(li)學性(xing)能見表(biao)3-5-60。高(gao)溫力(li)學性(xing)能見圖(tu)3-5-45。從圖(tu)3-5-45可(ke)看出686合金(jin)的高(gao)溫試驗(yan)數據和美國機(ji)械(xie)工程(cheng)學會(hui)鍋爐和壓力(li)容器委員會(hui)所給出的允許設(she)計應力(li)值。

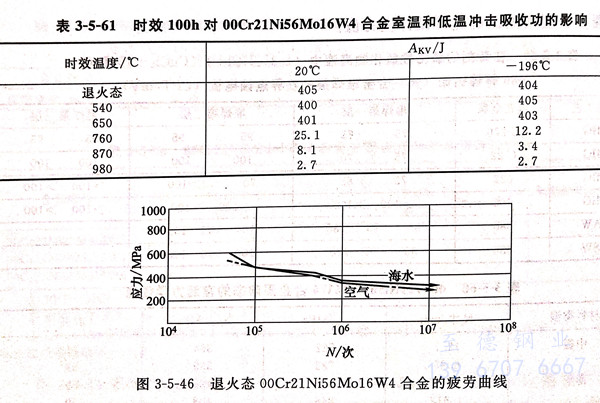

不同溫(wen)度時(shi)效(xiao)100小時(shi)對00Cr21Ni56Mo16W4合金室溫(wen)和低溫(wen)沖擊吸收功(gong)的影響見表3-5-61。圖(tu)3-5-46系退(tui)火態00Cr21Ni56Mo16W4合金的疲(pi)勞(lao)曲(qu)線。
四(si)、冷熱加工及成(cheng)型性(xing)能

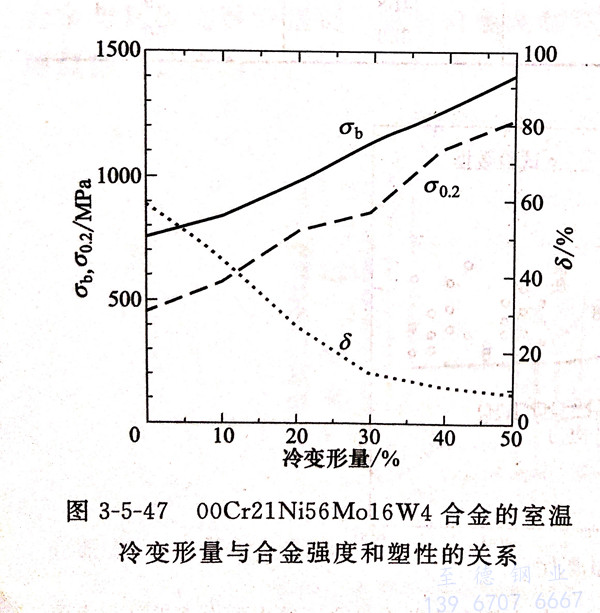

冷加工(gong)對合金(jin)(jin)(jin)室(shi)溫力學性(xing)能的(de)影響見圖3-5-47,可(ke)以看出,隨冷加工(gong)變形量的(de)增加,686合金(jin)(jin)(jin)的(de)強(qiang)度提高(gao),伸長率下(xia)降。此合金(jin)(jin)(jin)的(de)熱加工(gong)和熱成型性(xing)可(ke)參考前述鎳鉻鉬(mu)合金(jin)(jin)(jin)的(de)資料。
五、焊(han)接性能
686合金(jin)的(de)焊(han)接(jie)性能良(liang)好(hao),可(ke)(ke)按Ni-Cr-Mo(-W)合金(jin)的(de)焊(han)接(jie)工(gong)藝進行焊(han)接(jie),填充金(jin)屬使用與686的(de)同材合金(jin),焊(han)后可(ke)(ke)獲得(de)優良(liang)的(de)耐腐蝕性能。
六、物理性能

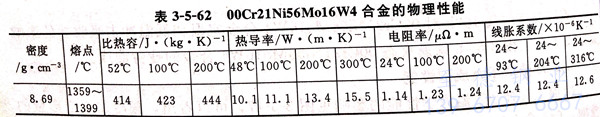

(00Cr21Ni56Mo16W4)、Inconel 686 合(he)金的(de)物(wu)理性能(neng)見表3-5-62。
七、應用(yong)
(00Cr21Ni56Mo16W4)、Inconel 686 合(he)金主(zhu)要用(yong)(yong)于海(hai)水、醋酸(suan)、氯化氫、氟化氫、濕(shi)法(fa)磷酸(suan)和(he)采(cai)用(yong)(yong)混酸(suan)的酸(suan)洗液(ye)等介質(zhi)中(zhong)。特別是在含有(you)大量氯離子又(you)有(you)氧化劑的溶液(ye)中(zhong)大為(wei)適用(yong)(yong)。此(ci)合(he)金可制作容器(qi)、管線(xian)、泵、閥、板式換熱(re)器(qi)、二氧化碳冷卻塔等的設備和(he)構(gou)件。
