一、彎(wan)頭(tou)的(de)分(fen)類


1. 以材質劃分:


     ①. 碳(tan)鋼(gang)(gang):ASTM A234(中、高溫用鍛制(zhi)碳(tan)鋼(gang)(gang)和合金鋼(gang)(gang)管道配件)WPB、WPC;


     ②. 合金:ASTM A234 WP1、WP12、WP11、WP22、WP5、WP 91、WP911;


     ③. 不(bu)銹鋼:ASTM A403(鍛(duan)制奧氏體不(bu)銹鋼管配件)WP304、304L、304H、304LN、304N,ASTMA403 WP 316、316L、316H、316LN、316N、316Ti,ASTM A403 WP321、321H,ASTMA403 WP 347、347H;


     ④. 高性能鋼:ASTM A860(鍛(duan)制高強(qiang)度低合金鋼對焊配件)WPHY 42、46、52、60、65、70;


     ⑤. 鑄鋼(gang),合金(jin)鋼(gang),不銹鋼(gang),銅(tong),鋁(lv)合金(jin),塑(su)料,氬硌瀝,PVC(聚(ju)氯(lv)乙烯(xi)),PPR、RFPP(增強(qiang)聚(ju)丙烯(xi))等。


 2. 以制(zhi)作方法劃(hua)分(fen)可分(fen)為推(tui)制(zhi)、壓制(zhi)、鍛制(zhi)、鑄造等。


 3. 以(yi)制造標(biao)準劃分可分為(wei)國標(biao)、化標(biao)、美(mei)標(biao)、電(dian)標(biao)、船(chuan)標(biao)、水標(biao)、德(de)標(biao)、日標(biao)、俄標(biao)等(deng)。


 4. 按它的(de)曲率半徑(jing)(jing)(jing)來分:可分為長(chang)半徑(jing)(jing)(jing)彎(wan)(wan)(wan)頭(tou)和短半徑(jing)(jing)(jing)彎(wan)(wan)(wan)頭(tou)。長(chang)半徑(jing)(jing)(jing)彎(wan)(wan)(wan)頭(tou)指它的(de)曲率半徑(jing)(jing)(jing)等于(yu)1.5倍管子的(de)外徑(jing)(jing)(jing),即R=1.5D;短半(ban)徑彎頭(tou)指它的曲(qu)率半(ban)徑等于管子外徑,即R=1.0DD為彎頭(tou)直徑,R為曲(qu)率半(ban)徑)。


 5. 若按壓力等級來分:大約有17種,和(he)美國的管子標準(zhun)是相(xiang)同的,有:Sch5S、Sch10S、Sch10、Sch20、Sch30、Sch40S、STD、Sch40、Sch60、Sch80S、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS;其中(zhong)最常用的是STD和(he)XS2種。


 6. 按(an)照(zhao)不(bu)同(tong)形狀(zhuang)用途可以分為:對焊彎(wan)(wan)(wan)(wan)頭(tou)(tou)、承(cheng)插彎(wan)(wan)(wan)(wan)頭(tou)(tou)、法蘭彎(wan)(wan)(wan)(wan)頭(tou)(tou)、溝(gou)槽(cao)式彎(wan)(wan)(wan)(wan)頭(tou)(tou)、卡套(tao)式彎(wan)(wan)(wan)(wan)頭(tou)(tou)、雙(shuang)承(cheng)彎(wan)(wan)(wan)(wan)頭(tou)(tou)、異徑(jing)彎(wan)(wan)(wan)(wan)頭(tou)(tou)、呆座(zuo)彎(wan)(wan)(wan)(wan)頭(tou)(tou)、內外牙彎(wan)(wan)(wan)(wan)頭(tou)(tou)、沖壓彎(wan)(wan)(wan)(wan)頭(tou)(tou)、推(tui)制(zhi)彎(wan)(wan)(wan)(wan)頭(tou)(tou)、內絲彎(wan)(wan)(wan)(wan)頭(tou)(tou)等(deng)。



二、彎(wan)頭的選用


 1. 彎頭常用于(yu)管道的(de)(de)彎曲部位(wei),用以改(gai)變管道的(de)(de)走向,常用的(de)(de)有45°彎頭和90°彎頭。


 2. 長(chang)半徑(jing)彎頭(tou)(long radiusdius elbow)(R=1.5DN):一般情況下,應優(you)先采用(yong)。


 3. 短半(ban)(ban)徑彎(wan)(wan)頭(hort radiusis elbow)(R=1.0DN):多用(yong)于尺寸受限制的(de)場合(he)。其(qi)最高工作壓力不(bu)宜(yi)超過(guo)同規格長半(ban)(ban)徑彎(wan)(wan)頭的(de)0.8倍短半(ban)(ban)徑彎(wan)(wan)頭,通常用(yong)在管(guan)系安(an)裝位置較緊湊的(de)場合(he),或者(zhe)為了降低成本的(de)場合(he)。


 4. 斜接(jie)彎(wan)頭(mitered elbow)是用(yong)普通(tong)鋼(gang)管(guan)(guan)切成,用(yong)于大(da)直徑的(de)管(guan)(guan)線比彎(wan)頭便宜(yi),用(yong)于小直徑管(guan)(guan)線則較貴,并且有其他(ta)缺點(dian),但在斜接(jie)管(guan)(guan)中壓力(li)降低(di)比彎(wan)頭大(da),故斜接(jie)管(guan)(guan)一般用(yong)于低(di)壓大(da)口徑管(guan)(guan)線。通(tong)常(chang)用(yong)于低(di)壓(設計壓力(li)2.0MPa)、水(shui)以及類(lei)似流(liu)體介質條件比較緩和的(de)大(da)尺寸管(guan)(guan)道上(shang),當斜接(jie)彎(wan)頭的(de)單節變(bian)(bian)方向角(jiao)大(da)于45°時(shi),不宜(yi)用(yong)于有毒、可燃介質管(guan)(guan)道,或(huo)承受(shou)振(zhen)動(dong)、壓力(li)脈(mo)動(dong)及由于溫(wen)度變(bian)(bian)化產(chan)生交(jiao)變(bian)(bian)載荷(he)的(de)管(guan)(guan)道上(shang)。


5. 彎(wan)(wan)管(guan)(bend)(R=nDN):用(yong)于緩和介(jie)質在拐彎(wan)(wan)處的(de)沖刷和動(dong)能,可用(yong)到R=3DN 6DN、10DN、20DN。


6. 推制彎(wan)頭(tou)和擠壓彎(wan)頭(tou):常(chang)用于介質條件比較苛刻(ke)的中小尺寸管道上。


7. 焊制斜(xie)接彎頭:常用于(yu)介(jie)質條件比較緩和的(de)大尺(chi)寸管(guan)道上(shang),同時(shi)要求其(qi)彎曲半徑(jing)不宜(yi)小(xiao)于(yu)其(qi)公稱直徑(jing)的(de)1.5倍。


8. 其(qi)他,例如:180°彎(wan)頭(tou),內外螺紋彎(wan)頭(tou),活接頭(tou)彎(wan)頭(tou)等(deng)。

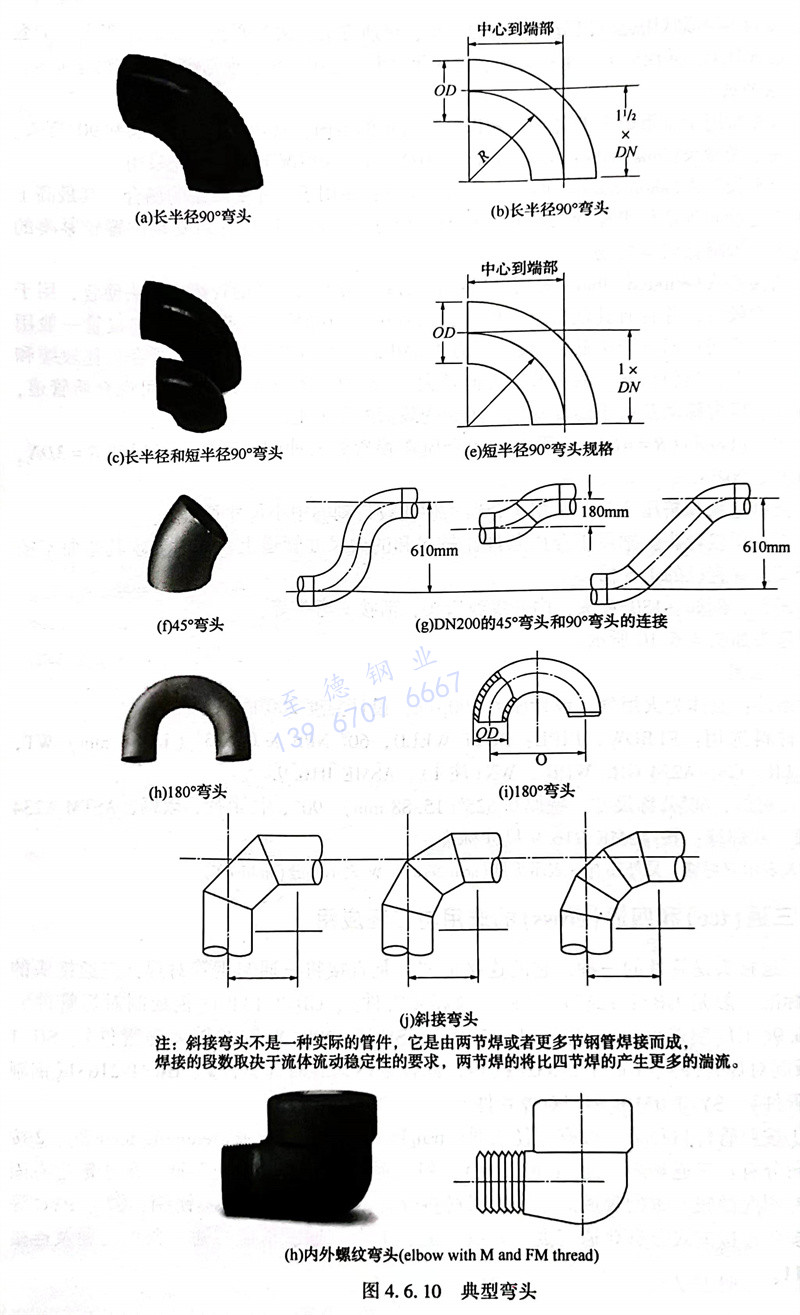

 典型彎頭如圖4.6.10所示。


圖 10.jpg


三、工程應用


  設(she)計條件:流體為火(huo)炬氣,設(she)計壓力100psig,設(she)計溫(wen)度200F。


  彎(wan)頭材料選用:ELBOW,PIPE:BUTT WELD,60"NPS X 0.625”(15.88 mm)WT,90 DEG,LR,CS,A234 GR.WPB,WX(注1),ASME B16.9.


  彎頭,對(dui)焊(han),60"公(gong)稱尺(chi)寸,壁厚0.625"(15.88mm),90°,長半徑,碳鋼,ASTM A234WPB等級,雙焊(han)縫,按(an)ASME B16.9尺(chi)寸標準。


  注:WX表示(shi)(shi)雙焊縫(feng)。另外(wai)還有S表示(shi)(shi)無(wu)縫(feng)(seamless),W表示(shi)(shi)有縫(feng)(welded)。
