06Cr18Ni11Nb（0Cr18Ni11Nb）347不銹鋼是鈮穩定化的奧氏體不銹(xiu)鋼，添加鈮可以提高耐晶間腐蝕性能，在酸、堿、鹽等腐蝕介質中的耐蝕性同06Cr18Ni11Ti（0Cr18Ni10Ti）鋼，焊接性能良好。廣泛應用于航空、石油化工、食品、造紙等工業中。制作400～900℃腐蝕條件下使用的部件，如制作容器、管道、換熱器、軸類等，也可制作高溫用焊接結構部件。

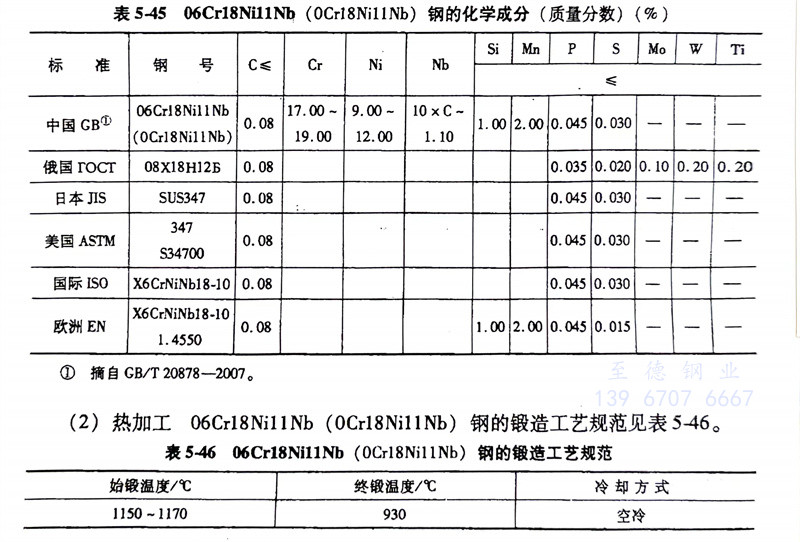

（1）化(hua)學成分： 06Cr18Nil1Nb（0Cr18Ni11Nb）347不銹鋼的化學成分見表5-45。

（2）熱加工： 06Cr18Ni11Nb（0Cr18Ni11Nb）347不銹鋼的鍛造工藝規范見表5-46。

（3）預備熱處理： 去應力退火：700～900℃，保(bao)溫1～3h。

（4）固溶及穩定化處理：

      固溶(rong)處理(li)：980～1150℃，快冷，硬度≤187HBW；穩定化處理(li)：850～930℃，保溫(wen)2～6h，水冷。

     固溶處(chu)理后(hou)再(zai)進行一(yi)次穩定(ding)化(hua)處(chu)理，以便(bian)將碳(tan)化(hua)鉻中的碳(tan)原子轉移到碳(tan)化(hua)鈮中，從而提高其(qi)抗(kang)晶間腐(fu)蝕能力。

（6）耐蝕性：06Cr18Ni11Nb不銹(xiu)鋼的耐蝕性(xing)參(can)閱07Cr18Ni11Nb不銹(xiu)鋼。

（7）焊(han)接： 焊(han)接性能良好，可采用各種方法進(jin)行(xing)焊(han)接，焊(han)后不需熱(re)處(chu)理。

     焊(han)(han)條可選用A102、A107、A132及A137，焊(han)(han)接(jie)接(jie)頭能通過硫(liu)(liu)酸銅加(jia)硫(liu)(liu)酸法晶間腐蝕檢驗(yan)。
