早在(zai)20世紀50年代(dai)人們就(jiu)已經(jing)知道，鐵素體不銹鋼通過充分減少C、N含量來獲得優良的耐蝕性、焊接性、加工性及韌性。工業上出現的低C、N高耐蝕性鐵素體不銹鋼，是1969年美國利用電子溶解法制造的26Cr-1Mo-0.01(C+N)鋼（E-Brite 26-1),該鋼也曾被介紹到日本來。那之后，作為比26Cr-1Mo鋼的耐點(dian)腐蝕性、耐縫隙腐蝕性更好的鐵素體不銹鋼，德國開發了28Cr-2Mo鋼，美國開發了29Cr-4Mo鋼；在日本國內也采用真空誘導爐溶解制造出了30Cr-2Mo鋼（SHOMAC 30-2).

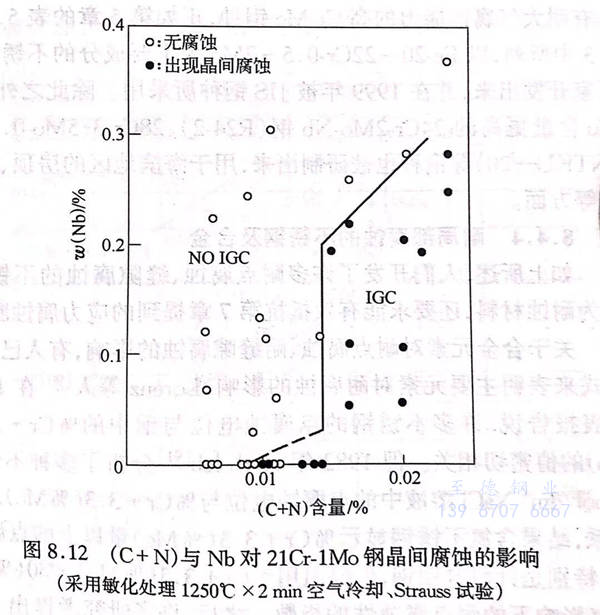

 此(ci)后，日本(ben)國內(nei)的(de)(de)各個不(bu)(bu)(bu)銹(xiu)鋼(gang)制(zhi)造(zao)廠家都開始采用VOD法或AOD法生產(chan)高(gao)純(chun)度(du)鐵素(su)(su)(su)體不(bu)(bu)(bu)銹(xiu)鋼(gang)，即低(di)C、N含(han)量(liang)的(de)(de)17Cr、17Cr-1Mo、18Cr-2Mo鋼(gang)等(deng)。但是(shi)，與奧氏(shi)體不(bu)(bu)(bu)銹(xiu)鋼(gang)相(xiang)比，鐵素(su)(su)(su)體不(bu)(bu)(bu)銹(xiu)鋼(gang)中的(de)(de)C、N元(yuan)素(su)(su)(su)的(de)(de)固(gu)溶(rong)度(du)極低(di)，所以(yi)晶(jing)界中容易有碳化物、氮(dan)化物析(xi)出，晶(jing)界的(de)(de)耐腐蝕性容易降低(di)，因此(ci)為了確保充足的(de)(de)耐蝕能力，如圖8.12所示(shi)不(bu)(bu)(bu)僅要降低(di)C、N元(yuan)素(su)(su)(su)的(de)(de)含(han)量(liang)，還有必(bi)要添加Nb、Ti等(deng)穩定化元(yuan)素(su)(su)(su)。


圖 12.jpg


  在高純(chun)度(du)鐵素體(ti)不銹(xiu)鋼(gang)中(zhong)，18Cr-2Mo鋼(gang)的(de)(de)耐應力腐(fu)(fu)蝕(shi)斷裂性(xing)優良，且(qie)耐銹(xiu)性(xing)、耐縫隙腐(fu)(fu)蝕(shi)性(xing)也優于(yu)(yu)SUS304鋼(gang)，所(suo)以(yi)它作為可(ke)被廣泛應用的(de)(de)SUS304鋼(gang)的(de)(de)替代鋼(gang)種備受(shou)關注(zhu)。該鋼(gang)在20世(shi)紀(ji)70年(nian)代后半期多用于(yu)(yu)盛(sheng)行的(de)(de)太陽(yang)能熱水器制造(zao)方面，后來進(jin)一步擴展到各種水處理器的(de)(de)制造(zao)上。1981年(nian)，高純(chun)度(du)鐵素體(ti)系的(de)(de)17Cr（SUS430LX)、17Cr-1Mo(SUS436L)、18Cr-2Mo(SUS444)、26Cr-1Mo(SUS447J1)、30Cr-2Mo(SUSXM27),與低碳的(de)(de)13Cr 鋼(gang)（SUS410L)一同被JIS采用。


  另一方面(mian)，在(zai)歐(ou)洲開發出了29Cr-4Mo-2Ni鋼(gang)(gang)(gang)(gang)、26Cr-3Mo-2Ni鋼(gang)(gang)(gang)(gang)等(deng)(deng)高耐(nai)(nai)蝕鐵素(su)體(ti)(ti)不銹(xiu)鋼(gang)(gang)(gang)(gang)，這些不銹(xiu)鋼(gang)(gang)(gang)(gang)中(zhong)的Mo、Cr含量增多，而且(qie)為(wei)(wei)了增強韌性，添(tian)加了鎳元素(su)。在(zai)美國，這些鋼(gang)(gang)(gang)(gang)種(zhong)也(ye)適用于處理(li)海(hai)(hai)水的熱交換器等(deng)(deng)裝(zhuang)置，但在(zai)日本(ben)卻不太受人關(guan)注(zhu)。說到日本(ben)國內的高耐(nai)(nai)蝕鐵素(su)體(ti)(ti)不銹(xiu)鋼(gang)(gang)(gang)(gang)，最(zui)近(jin)在(zai)海(hai)(hai)邊地區的人們逐(zhu)漸轉為(wei)(wei)關(guan)注(zhu)具有耐(nai)(nai)大氣腐蝕能力的高Cr-Mo鋼(gang)(gang)(gang)(gang)種(zhong)，正(zheng)如第5章的表(biao)5.2和表(biao)5.3中(zhong)所(suo)(suo)列(lie)，以Fe-20~22Cr-0.5~2Mo為(wei)(wei)主要成分的不銹(xiu)鋼(gang)(gang)(gang)(gang)被各廠家開發出來，并在(zai)1999年被JIS鋼(gang)(gang)(gang)(gang)種(zhong)所(suo)(suo)采用。除(chu)此(ci)之外，Cr和Mo含量更高的24Cr-2Mo-Nb鋼(gang)(gang)(gang)(gang)（R24-2)、28Cr-3.5Mo-0.2Nb鋼(gang)(gang)(gang)(gang)（NTKU-20)等(deng)(deng)鋼(gang)(gang)(gang)(gang)種(zhong)也(ye)被研制(zhi)出來，用于海(hai)(hai)濱地區的房(fang)頂、外部裝(zhuang)飾等(deng)(deng)方面(mian)。
