香蕉視頻app連接:不銹鋼化學著色配方 24 (見表8-9)，本配方(fang)由廣州中(zhong)國電器(qi)科(ke)學研究院日用電器(qi)公(gong)共(gong)實驗室(shi) 王鵬程、韓文(wen)生于2008年10月(yue)提出。

  他(ta)們討(tao)論(lun)鉬(mu)酸鹽(yan)、錳(meng)鹽(yan)、氧(yang)化物、硫酸鹽(yan)、鋅鹽(yan)、稀土鹽(yan)等6種添加(jia)劑對不銹鋼(gang)著色膜(mo)的(de)影響。采用均勻設計法確(que)定(ding)最佳添加(jia)劑含量：6g/L鋅鹽(yan)、8g/L鉬(mu)酸鹽(yan)、5g/L稀土鹽(yan)，3g/L錳(meng)鹽(yan)。不銹鋼(gang)著色溫度降低(di)到55℃,膜(mo)層更加(jia)均勻、光亮(liang)，著色時間也大為縮短(duan)，降低(di)了能耗。

1. 工藝流(liu)程

  不銹鋼（寶新產0Cr18Ni9 與日本產304不銹(xiu)鋼(gang)板，鏡面度8k)→化學除油→清洗→電解拋光→清洗→電化學活化→清洗→預熱→化學著色（見配方24)→清洗→固膜→清洗→封閉→清洗→烘干→檢驗→成品。

2. 工藝控制

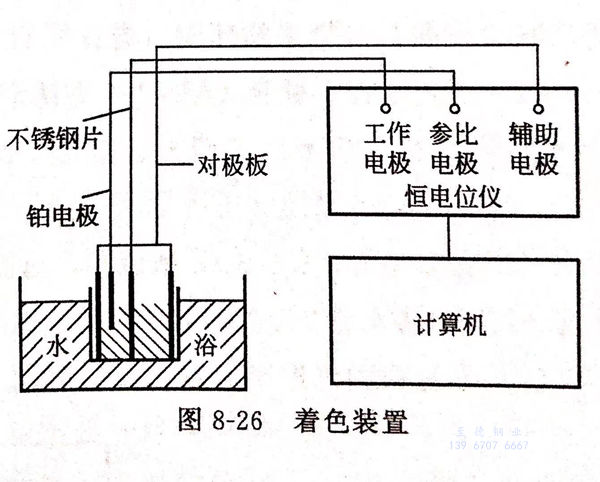

  將(jiang)微機（工控機）、數(shu)模轉換器(qi)(qi)（ADC和DAC)、傳感器(qi)(qi)（精(jing)密直(zhi)流數(shu)字毫伏表）、模擬記錄器(qi)(qi)和參比電極（均由(you)天津市(shi)中環電子(zi)儀器(qi)(qi)公司生產）按圖8-26著色(se)裝(zhuang)置組裝(zhuang)好。

  根據實驗室得出(chu)的各種顏色(se)(se)的著(zhu)色(se)(se)電位(wei)(wei)差編制程序，確(que)定(ding)起色(se)(se)電位(wei)(wei)后，用電位(wei)(wei)差（Δφ)控制顏色(se)(se)。在軟件界面上，預(yu)先設定(ding)電位(wei)(wei)差值，當著(zhu)色(se)(se)電位(wei)(wei)達到預(yu)定(ding)值時(shi)，計算機發生指令，通過恒電位(wei)(wei)儀對不銹鋼(gang)板施加陰極保護，終止著(zhu)色(se)(se)反應、并取出(chu)已著(zhu)色(se)(se)的不銹鋼(gang)。

  以(yi)不同電(dian)位差(cha)所代(dai)表的(de)著(zhu)色(se)顏色(se)作為終點，可以(yi)準確(que)地控制(zhi)預期的(de)顏色(se)。

3. 最(zui)佳添加劑含(han)量的確(que)定

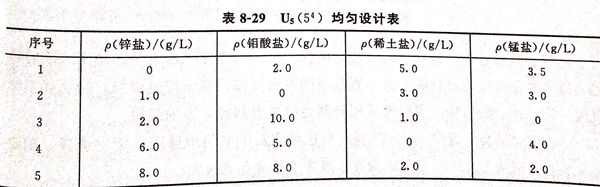

  均勻(yun)設計(ji)(ji)法是一種(zhong)實驗設計(ji)(ji)方(fang)法，特別(bie)適(shi)用于(yu)多(duo)因素水平的實驗，可有效降低實驗數(shu)目，且得到的結(jie)果仍可反映體(ti)系(xi)的主要特征。對(dui)鋅(xin)鹽(yan)(yan)（實用硫酸(suan)鋅(xin)）、鉬酸(suan)鹽(yan)(yan)（實用鉬酸(suan)銨）、稀(xi)土鹽(yan)(yan)和錳鹽(yan)(yan)（實用硫酸(suan)錳）4種(zhong)添加(jia)劑，采用U5(54)均勻(yun)設計(ji)(ji)表(biao)(biao)（見表(biao)(biao)8-29)確定最佳工藝(yi)配方(fang)，著色溫度55℃,電(dian)位差21mV(膜層金黃色）。

  經實驗確定(ding)最佳(jia)復合添加劑的組成為6g/L鋅鹽、8g/L鉬酸鹽、5g/L稀土鹽、3g/L錳(meng)鹽，此(ci)時(shi)膜(mo)層呈較亮的金黃色(se)，色(se)澤均(jun)勻(yun)，光亮度(du)好(hao)，無色(se)差，耐蝕(shi)性增(zeng)強(qiang)。

  鉻霧抑制劑(ji)具(ju)有(you)發泡作用，在(zai)液面生成(cheng)一層較(jiao)穩(wen)定的泡沫，以抑制酸霧和飛沫。加人F53 2g/L鉻霧抑制劑(ji)，效果較(jiao)好(hao)。

  多種添(tian)加劑的結合(he)使用，使著色溫度(du)由(you)85℃降低到55℃,極大地降低了能耗(hao)。
