1. 動電位極化曲線分析

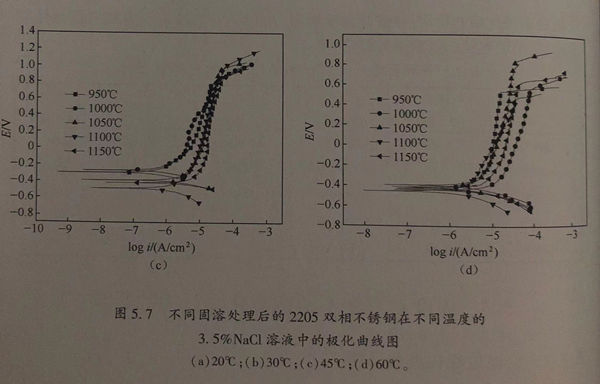

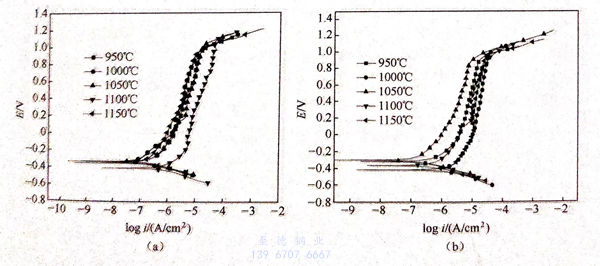

  不同固溶處理后的2205雙相不銹鋼在不同溫度的3.5%NaCl溶液中的極化曲線如圖5.7所示。




   從圖5.7中可以看出,不同固溶處理的2205雙相不銹鋼在20℃、30℃、45℃的3.5%NaCI溶液中都存在一定范圍的鈍化區,且彼此的鈍化區間相差不大。但是,當3.5%NaCl溶液的溫度提升至60℃時,(950℃、1000℃、1100℃、1150℃)/30min 固溶處理的雙(shuang)相(xiang)不銹鋼的鈍化范圍與1050℃/30min 固溶處理的雙相不銹鋼的鈍化范圍相比,其明顯變窄。這說明隨著溶液溫度的升高,1050℃/30min固溶處理的雙相不銹鋼的鈍化膜更加穩定。


   根據GB 4334.9-1984,當腐蝕電流密度達到0.1mA/c㎡時,此時曲線上所對應的電位值就是點蝕電位。結合GB 4334.9-1984和圖5.7,得到不同固溶處理的2205雙相不銹鋼在不同溫度的3.5%NaCl溶液中的點蝕電位,如圖5.8和表5.3所示。

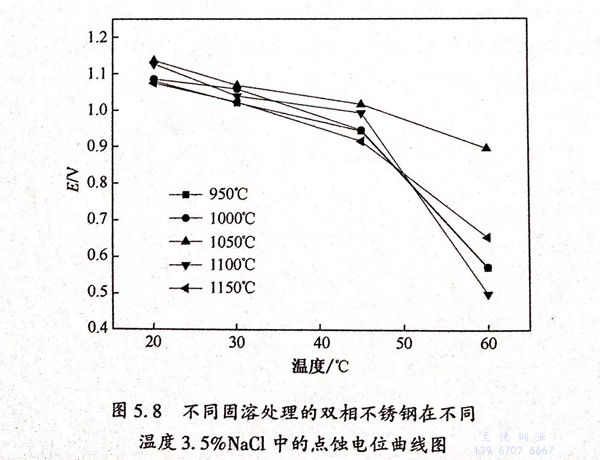

  從(cong)圖5.8中可以(yi)(yi)看出(chu),隨(sui)(sui)著(zhu)(zhu)3.5%NaCl溶(rong)(rong)液(ye)的(de)(de)溫度(du)的(de)(de)升高(gao),不(bu)同固(gu)(gu)溶(rong)(rong)處理(li)的(de)(de)雙(shuang)相不(bu)銹鋼的(de)(de)點蝕(shi)電位(wei)下(xia)降(jiang)(jiang)。并且(qie)可以(yi)(yi)看出(chu),當(dang)溫度(du)從(cong)20℃升高(gao)至45℃時,不(bu)同固(gu)(gu)溶(rong)(rong)處理(li)的(de)(de)雙(shuang)相不(bu)銹鋼的(de)(de)點蝕(shi)電位(wei)下(xia)降(jiang)(jiang)的(de)(de)趨勢(shi)較為平(ping)緩;當(dang)3.5%NaCl溶(rong)(rong)液(ye)的(de)(de)溫度(du)進一步升高(gao)至60℃時,(950℃、1000℃、1100℃、1150℃)/30min固(gu)(gu)溶(rong)(rong)處理(li)的(de)(de)雙(shuang)相不(bu)銹鋼的(de)(de)點蝕(shi)電位(wei)急(ji)劇下(xia)降(jiang)(jiang),而1050℃/30min固(gu)(gu)溶(rong)(rong)處理(li)的(de)(de)雙(shuang)相不(bu)銹鋼的(de)(de)點蝕(shi)電位(wei)下(xia)降(jiang)(jiang)趨勢(shi)依然平(ping)緩,這說(shuo)明(ming)隨(sui)(sui)著(zhu)(zhu)溶(rong)(rong)液(ye)溫度(du)的(de)(de)升高(gao),1050℃/30min 固(gu)(gu)溶(rong)(rong)處理(li)的(de)(de)雙(shuang)相不(bu)銹鋼的(de)(de)點蝕(shi)敏感性(xing)較低,且(qie)鈍化膜(mo)更加穩定。

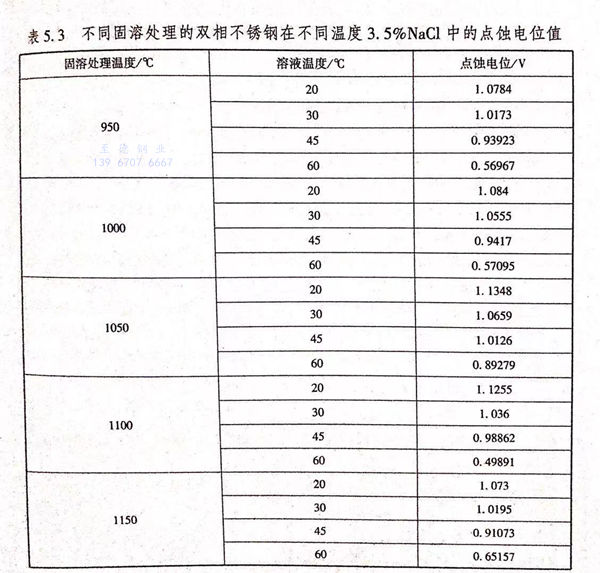

  從(cong)(cong)(cong)表5.3中也可以看出,對于(yu)(yu)950℃/30min固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)(li)(li)(li)的(de)(de)(de)(de)雙(shuang)(shuang)相(xiang)不(bu)(bu)銹(xiu)(xiu)(xiu)鋼而(er)言(yan),當3.5%NaCl溶(rong)(rong)(rong)液(ye)的(de)(de)(de)(de)溫(wen)(wen)度(du)從(cong)(cong)(cong)20℃升高(gao)(gao)(gao)至(zhi)(zhi)(zhi)60℃時(shi)(shi),其(qi)點(dian)蝕電(dian)(dian)(dian)位(wei)從(cong)(cong)(cong)1.0784V下(xia)(xia)降(jiang)(jiang)至(zhi)(zhi)(zhi)0.56967V,降(jiang)(jiang)幅(fu)為(wei)(wei)0.50873V;對于(yu)(yu)1000℃/30min固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)(li)(li)(li)的(de)(de)(de)(de)雙(shuang)(shuang)相(xiang)不(bu)(bu)銹(xiu)(xiu)(xiu)鋼而(er)言(yan),當3.5%NaCl溶(rong)(rong)(rong)液(ye)的(de)(de)(de)(de)溫(wen)(wen)度(du)從(cong)(cong)(cong)20℃升高(gao)(gao)(gao)至(zhi)(zhi)(zhi)60℃時(shi)(shi),其(qi)點(dian)蝕電(dian)(dian)(dian)位(wei)從(cong)(cong)(cong)1.084V下(xia)(xia)降(jiang)(jiang)至(zhi)(zhi)(zhi)0.57095V,降(jiang)(jiang)幅(fu)為(wei)(wei)0.51305V;對于(yu)(yu)1050℃/30min固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)(li)(li)(li)的(de)(de)(de)(de)雙(shuang)(shuang)相(xiang)不(bu)(bu)銹(xiu)(xiu)(xiu)鋼而(er)言(yan),當3.5%NaCI溶(rong)(rong)(rong)液(ye)的(de)(de)(de)(de)溫(wen)(wen)度(du)從(cong)(cong)(cong)20℃升高(gao)(gao)(gao)至(zhi)(zhi)(zhi)60℃時(shi)(shi),其(qi)點(dian)蝕電(dian)(dian)(dian)位(wei)從(cong)(cong)(cong)1.1348V下(xia)(xia)降(jiang)(jiang)至(zhi)(zhi)(zhi)0.89279V,降(jiang)(jiang)幅(fu)為(wei)(wei)0.24171V;對于(yu)(yu)1100℃/30min 固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)(li)(li)(li)的(de)(de)(de)(de)雙(shuang)(shuang)相(xiang)不(bu)(bu)銹(xiu)(xiu)(xiu)鋼而(er)言(yan),當3.5%NaCl溶(rong)(rong)(rong)液(ye)的(de)(de)(de)(de)溫(wen)(wen)度(du)從(cong)(cong)(cong)20℃升高(gao)(gao)(gao)至(zhi)(zhi)(zhi)60℃時(shi)(shi),其(qi)點(dian)蝕電(dian)(dian)(dian)位(wei)從(cong)(cong)(cong)1.1255V下(xia)(xia)降(jiang)(jiang)至(zhi)(zhi)(zhi)0.49891V,降(jiang)(jiang)幅(fu)為(wei)(wei)0.62659V;對于(yu)(yu)1150/30min℃固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)(li)(li)(li)的(de)(de)(de)(de)雙(shuang)(shuang)相(xiang)不(bu)(bu)銹(xiu)(xiu)(xiu)鋼而(er)言(yan),當3.5%NaCl溶(rong)(rong)(rong)液(ye)的(de)(de)(de)(de)溫(wen)(wen)度(du)從(cong)(cong)(cong)20℃升高(gao)(gao)(gao)至(zhi)(zhi)(zhi)60℃時(shi)(shi),其(qi)點(dian)蝕電(dian)(dian)(dian)位(wei)從(cong)(cong)(cong)1.073V下(xia)(xia)降(jiang)(jiang)至(zhi)(zhi)(zhi)0.65157V,降(jiang)(jiang)幅(fu)為(wei)(wei)0.42143V.綜上(shang)所(suo)述可以看出,1050℃/30min固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)(li)(li)(li)的(de)(de)(de)(de)雙(shuang)(shuang)相(xiang)不(bu)(bu)銹(xiu)(xiu)(xiu)鋼的(de)(de)(de)(de)點(dian)蝕電(dian)(dian)(dian)位(wei)較(jiao)高(gao)(gao)(gao),以及點(dian)蝕電(dian)(dian)(dian)位(wei)隨著溶(rong)(rong)(rong)液(ye)溫(wen)(wen)度(du)升高(gao)(gao)(gao)而(er)下(xia)(xia)降(jiang)(jiang)的(de)(de)(de)(de)幅(fu)值較(jiao)低(di)(di),說明其(qi)1050℃固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)(li)(li)(li)的(de)(de)(de)(de)雙(shuang)(shuang)相(xiang)不(bu)(bu)銹(xiu)(xiu)(xiu)鋼的(de)(de)(de)(de)點(dian)蝕敏感性較(jiao)低(di)(di)。而(er)950℃/30min、1000℃/30min、1100℃/30min、1150℃/30min 固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)(li)(li)(li)的(de)(de)(de)(de)不(bu)(bu)銹(xiu)(xiu)(xiu)鋼的(de)(de)(de)(de)點(dian)蝕電(dian)(dian)(dian)位(wei)都比1050℃/30min固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理(li)(li)(li)(li)的(de)(de)(de)(de)不(bu)(bu)銹(xiu)(xiu)(xiu)鋼的(de)(de)(de)(de)點(dian)蝕電(dian)(dian)(dian)位(wei)低(di)(di),耐點(dian)蝕性能有所(suo)下(xia)(xia)降(jiang)(jiang)。

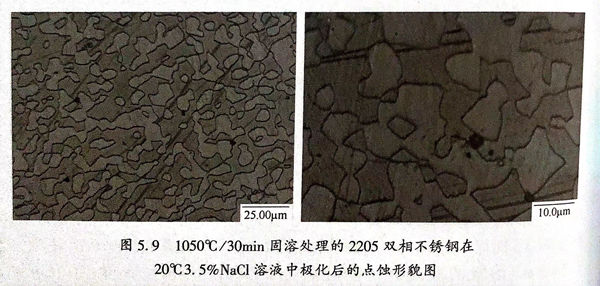

1050℃/30min固溶處理的2205雙相(xiang)不銹鋼在20℃3.5%NaCl溶液中(zhong)極化后的點蝕形貌如圖5.9所示(shi)。圖中(zhong)淡(dan)色(se)部分為奧氏體,深色(se)部分為鐵素體,黑色(se)部分為點蝕坑。


  從圖5.9中可以看,點蝕易發生于鐵素體和鐵素體-奧氏體晶界處,并且點蝕易向鐵素體中發展。在雙相不銹鋼中,Cr、Mo、N是主要的耐點蝕元素,鐵素體含有更多量的Cr和Mo;而奧氏體還有更多的Ni和Mn,并且N元素富集于奧氏體相中,提高局部腐蝕抗力。雙相不銹鋼的耐點蝕當量值可由“PREN=%Cr+3.3×%Mo+16×%N”計算得到,耐點蝕當量值越高,雙相不銹鋼的耐點蝕能力越強。隨著固溶處理的溫度的升高,鐵素體的含量逐漸增加,而奧氏體的含量不斷減少,造成鐵素體中的Cr、Mo被稀釋,導致鐵素體的耐點蝕當量逐漸降低;而隨著固溶處理溫度的升高,奧氏體的含量降低,造成奧氏體中的N濃度升高,奧氏體耐點蝕當量逐漸升高。




  雙相不(bu)銹(xiu)鋼中含(han)(han)(han)有較高含(han)(han)(han)量(liang)(liang)(liang)的(de)(de)(de)(de)Cr和Mo,在(zai)氧化(hua)性(xing)(xing)介質中其(qi)表面會生(sheng)成一(yi)(yi)層鈍(dun)(dun)化(hua)膜(mo)(mo)保護(hu)基(ji)體(ti)(ti)(ti)。由于CI-對(dui)鈍(dun)(dun)化(hua)膜(mo)(mo)存在(zai)破壞(huai)性(xing)(xing),甚(shen)至通過鈍(dun)(dun)化(hua)膜(mo)(mo)的(de)(de)(de)(de)間隙,與(yu)基(ji)體(ti)(ti)(ti)金屬(shu)接觸,使得(de)基(ji)體(ti)(ti)(ti)發生(sheng)溶解。鈍(dun)(dun)化(hua)膜(mo)(mo)的(de)(de)(de)(de)穩定性(xing)(xing)能(neng)(neng)夠(gou)反映其(qi)對(dui)金屬(shu)的(de)(de)(de)(de)保護(hu)程(cheng)度,而(er)點(dian)(dian)(dian)蝕電(dian)位能(neng)(neng)夠(gou)反映鈍(dun)(dun)化(hua)膜(mo)(mo)的(de)(de)(de)(de)穩定性(xing)(xing)。通常情況下,點(dian)(dian)(dian)蝕電(dian)位越(yue)高,金屬(shu)的(de)(de)(de)(de)耐(nai)(nai)點(dian)(dian)(dian)蝕性(xing)(xing)能(neng)(neng)越(yue)好。由第(di)3章(zhang)可知(zhi),當固溶處(chu)理的(de)(de)(de)(de)溫(wen)度為1050℃時(shi),2205雙相不(bu)銹(xiu)鋼基(ji)體(ti)(ti)(ti)中的(de)(de)(de)(de)鐵(tie)(tie)素(su)(su)(su)體(ti)(ti)(ti)的(de)(de)(de)(de)含(han)(han)(han)量(liang)(liang)(liang)與(yu)奧(ao)(ao)氏(shi)體(ti)(ti)(ti)的(de)(de)(de)(de)含(han)(han)(han)量(liang)(liang)(liang)之比約為1:1,且鐵(tie)(tie)素(su)(su)(su)體(ti)(ti)(ti)和奧(ao)(ao)氏(shi)體(ti)(ti)(ti)的(de)(de)(de)(de)分布(bu)(bu)較均(jun)勻,Cr和Mo在(zai)鐵(tie)(tie)素(su)(su)(su)體(ti)(ti)(ti)中的(de)(de)(de)(de)含(han)(han)(han)量(liang)(liang)(liang)分布(bu)(bu)和N在(zai)奧(ao)(ao)氏(shi)體(ti)(ti)(ti)中的(de)(de)(de)(de)含(han)(han)(han)量(liang)(liang)(liang)分布(bu)(bu)較均(jun)勻,整體(ti)(ti)(ti)的(de)(de)(de)(de)耐(nai)(nai)點(dian)(dian)(dian)蝕當量(liang)(liang)(liang)較高,表現(xian)出(chu)(chu)較好的(de)(de)(de)(de)耐(nai)(nai)點(dian)(dian)(dian)蝕性(xing)(xing)能(neng)(neng)。當固溶處(chu)理的(de)(de)(de)(de)溫(wen)度為950℃時(shi),大量(liang)(liang)(liang)的(de)(de)(de)(de)σ相會沿著鐵(tie)(tie)素(su)(su)(su)體(ti)(ti)(ti)-奧(ao)(ao)氏(shi)體(ti)(ti)(ti)晶界析(xi)出(chu)(chu),而(er)σ相是一(yi)(yi)種硬脆相,其(qi)周圍會存在(zai)貧鉻區,它的(de)(de)(de)(de)存在(zai)顯著降(jiang)低材料的(de)(de)(de)(de)力學性(xing)(xing)能(neng)(neng)和耐(nai)(nai)蝕性(xing)(xing)能(neng)(neng),且σ相的(de)(de)(de)(de)析(xi)出(chu)(chu)使其(qi)存在(zai)區域的(de)(de)(de)(de)鈍(dun)(dun)化(hua)膜(mo)(mo)薄弱,使得(de)點(dian)(dian)(dian)蝕電(dian)位較低,點(dian)(dian)(dian)蝕更容易發生(sheng)。當固溶處(chu)理的(de)(de)(de)(de)溫(wen)度升(sheng)高至1150℃時(shi),基(ji)體(ti)(ti)(ti)中的(de)(de)(de)(de)鐵(tie)(tie)素(su)(su)(su)體(ti)(ti)(ti)的(de)(de)(de)(de)含(han)(han)(han)量(liang)(liang)(liang)百分比為59%,而(er)奧(ao)(ao)氏(shi)體(ti)(ti)(ti)的(de)(de)(de)(de)含(han)(han)(han)量(liang)(liang)(liang)百分比為41%,鐵(tie)(tie)素(su)(su)(su)體(ti)(ti)(ti)含(han)(han)(han)量(liang)(liang)(liang)過多,導(dao)致鐵(tie)(tie)素(su)(su)(su)體(ti)(ti)(ti)的(de)(de)(de)(de)耐(nai)(nai)點(dian)(dian)(dian)蝕當量(liang)(liang)(liang)下降(jiang),造成耐(nai)(nai)點(dian)(dian)(dian)蝕性(xing)(xing)能(neng)(neng)下降(jiang)。



2. 交流阻抗測試(shi)分析

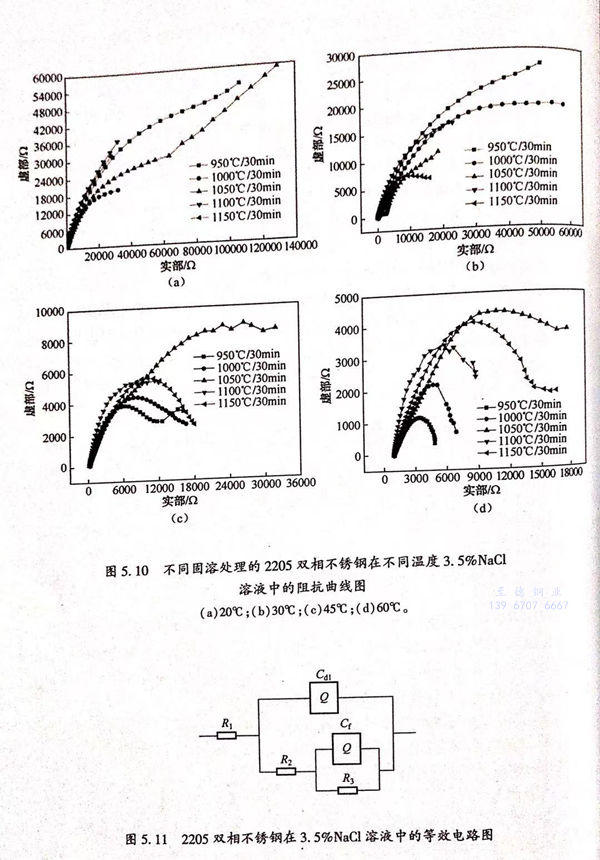

  不同固溶處理的2205雙相不銹鋼在不同溫度的3.5%NaCl溶液中的Nyquist圖如圖5.10所示。從圖5.10中可以看出,在不同溫度的3.5%NaCl溶液中的不同固溶處理的雙相不銹鋼的Nyquist圖中的高頻和低頻處,都存在一個容抗弧,說明雙相不銹鋼表面存在一層鈍化膜。所以該電化學過程中,存在兩個時間常數。并且,曹楚南的電化學阻抗譜分析也認為,不銹鋼鈍化過程存在兩個時間常數,這與本實驗所測數據是一致的。而本實驗的電化學阻抗測試是在雙相不銹鋼自鈍化狀態下進行的,而雙相不銹鋼在自腐蝕電位下形成的表面鈍化膜是存在缺陷的,材料表面由于缺陷的存在而暴露于電解質溶液中,所以采用如圖5.11所示的等效電路(其中,R1為溶液電阻;R2為電荷轉移電阻;R3為鈍化膜電阻;Cdl為雙電層電容;Cf為鈍化膜膜電容)。

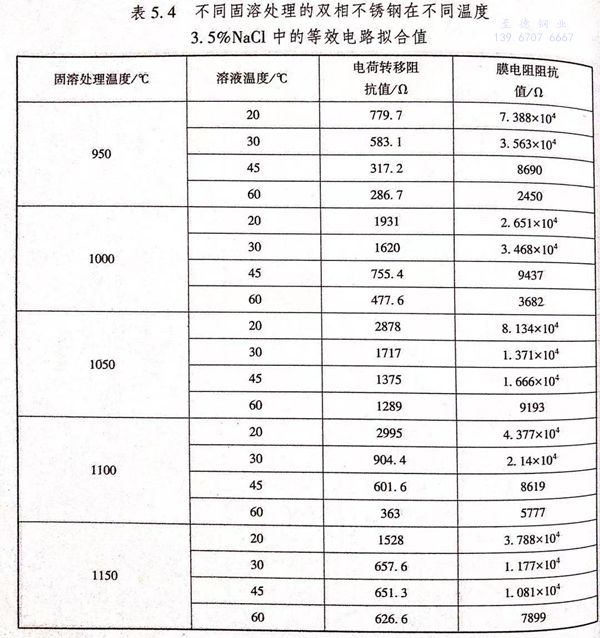

 根(gen)據圖5.11的(de)等效電(dian)路,利(li)用軟件ZSimpWin進行阻(zu)(zu)抗的(de)擬合,得到(dao)如(ru)圖5.12所(suo)示的(de)電(dian)荷轉移電(dian)阻(zu)(zu)曲線(xian)(xian)圖和(he)如(ru)圖5.13所(suo)示的(de)鈍化膜阻(zu)(zu)抗值曲線(xian)(xian)圖。電(dian)荷轉移電(dian)阻(zu)(zu)阻(zu)(zu)抗值和(he)鈍化膜阻(zu)(zu)抗值如(ru)表5.4所(suo)列。

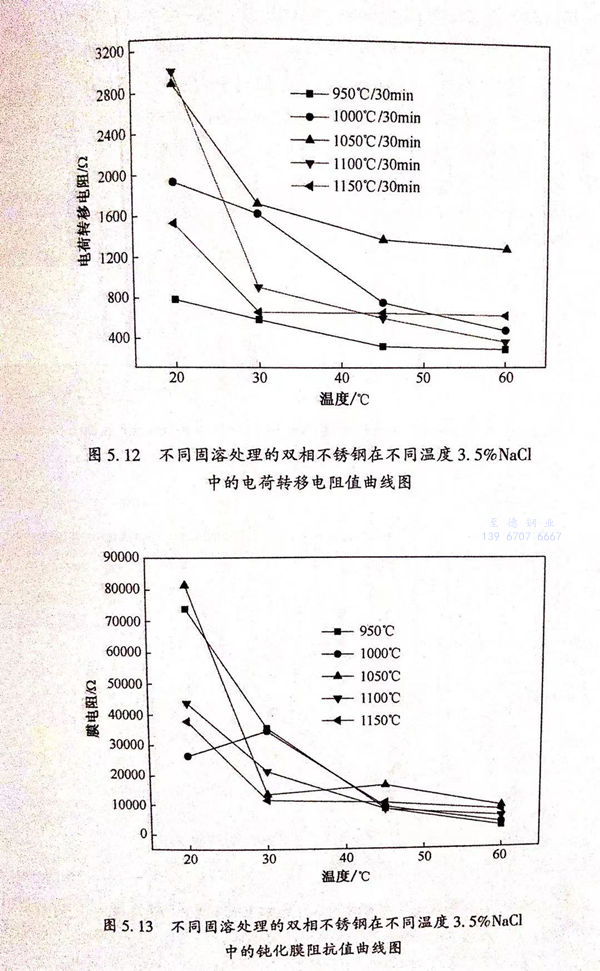

 從圖(tu)5.12中可(ke)以看出,隨著3.5%NaCl溶液(ye)溫度的(de)(de)(de)升高,不同固溶處(chu)理的(de)(de)(de)雙(shuang)相不銹鋼的(de)(de)(de)電(dian)化學反應的(de)(de)(de)電(dian)荷(he)轉移(yi)電(dian)阻降低,電(dian)化學反應的(de)(de)(de)阻力下降,電(dian)化學反應變快。耐蝕性能下降。


 從圖5.13中可以看出,隨著3.5%NaCl溶液溫度的升高,不同固溶處理的雙相不銹鋼的鈍化膜阻抗值下降,鈍化膜穩定性變差,雙相不銹鋼的耐點蝕性能下降。一方面,O2在溶液中的溶解度隨著溫度的升高而降低,當NaCI溶液的溫度升高時,溶液中含氧量降低,導致雙相不銹鋼表面鈍化膜形成所需的O元素下降,降低鈍化膜形成的可能性;另一方面,隨著溶液溫度的升高,鈍化膜的溶解速度升高,導致雙相不銹鋼的耐點蝕性能下降。


表 4.jpg


  從表5.4中可以看(kan)出(chu);不(bu)銹(xiu)鋼的(de)電化學反(fan)應的(de)電荷轉移電阻阻抗值遠小于不(bu)銹(xiu)鋼的(de)鈍化膜(mo)阻抗值,說(shuo)明雙相不(bu)銹(xiu)鋼在0.5mol/L 3.5%NaCl溶液中的(de)耐(nai)蝕性主要是由(you)其表面的(de)鈍化膜(mo)的(de)穩定(ding)性決定(ding)。


  從圖5.12和(he)圖5.13中(zhong)(zhong)可以看出(chu),1050℃/30min固(gu)溶(rong)處(chu)理(li)(li)的雙相不(bu)銹鋼的鈍化(hua)膜阻抗(kang)值(zhi)(zhi)和(he)電荷轉(zhuan)移(yi)電阻阻抗(kang)值(zhi)(zhi)較(jiao)高,說明1050℃/30min固(gu)溶(rong)處(chu)理(li)(li)的試(shi)樣的鈍化(hua)膜較(jiao)穩定(ding)(ding),電化(hua)學反應阻力較(jiao)高,腐蝕(shi)速(su)率較(jiao)慢,耐蝕(shi)性(xing)能較(jiao)好。而950℃固(gu)溶(rong)處(chu)理(li)(li)的試(shi)樣中(zhong)(zhong)存在較(jiao)多σ相,降低了表面的鈍化(hua)膜的穩定(ding)(ding)性(xing),表現出(chu)較(jiao)低的鈍化(hua)膜阻抗(kang)值(zhi)(zhi);同時在其(qi)周圍存在貧鉻區,加速(su)了腐蝕(shi),表現出(chu)較(jiao)低的電荷轉(zhuan)移(yi)電阻值(zhi)(zhi)。對于1150℃/30min 固(gu)溶(rong)處(chu)理(li)(li)的試(shi)樣,其(qi)組織中(zhong)(zhong)含有過量的鐵素體,導致耐點(dian)蝕(shi)當量降低,點(dian)蝕(shi)電位(wei)較(jiao)1050℃/30min固(gu)溶(rong)處(chu)理(li)(li)的雙相不(bu)銹鋼的點(dian)蝕(shi)電位(wei)低。


 以上(shang)結果(guo)表明(ming),阻抗測試(shi)結果(guo)與極化曲(qu)線測試(shi)得到的結果(guo)是一致的,二(er)者都說明(ming)1050℃/30min固溶處(chu)理的試(shi)樣的耐點蝕性能較(jiao)好。
