彩色不銹鋼主要有優越性能主要有以下幾點
1. 耐蝕性

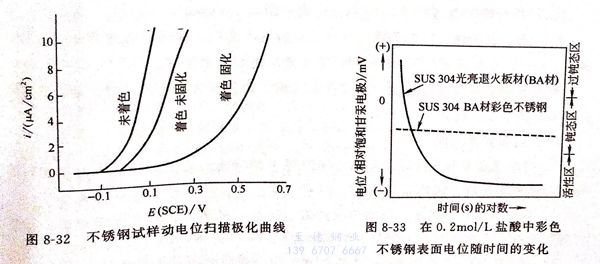

用動電位掃描極化曲線（見圖8-32) 可見，經著色后的不銹鋼的點蝕電位比未著色不銹鋼提高100mV,經固膜處理后則提高450mV以上。因此，著色處理后的不銹鋼，其耐蝕性明顯比未著色的不銹鋼提高。經著色膜固膜處理后的不銹鋼的耐蝕性更高。著色處理后的不銹鋼具有優良的耐點腐蝕性能。
縫隙腐蝕實驗：孫奇等用3.5%NaCl+2%Fe2(SO4)3·nH2O水溶液做縫隙腐蝕實驗，經100h實驗后，彩色不銹鋼仍能保持原試樣鮮艷的光澤，幾乎不發生縫隙腐蝕。實驗表明，彩色不銹鋼具有良好的耐縫隙腐蝕性能。
18-8彩色(se)不銹(xiu)鋼在英(ying)國伯明翰工(gong)業(ye)大(da)氣(qi)中暴(bao)露(lu)6年(nian)，著色(se)膜只有輕微的變化。彩色(se)不銹(xiu)鋼在海洋性氣(qi)體中暴(bao)露(lu)20個月，色(se)澤不變。彩色(se)不銹(xiu)鋼有良好的耐候性。
腐蝕電位：圖8-33為(wei)SUS304彩色不(bu)銹鋼與原不(bu)銹鋼在(zai)(zai)0.2mol/L鹽(yan)酸(suan)(suan)水溶液中的腐蝕電位比較，說明彩色不(bu)銹鋼浸泡在(zai)(zai)0.2mol/L鹽(yan)酸(suan)(suan)（相當于(yu)7g/L鹽(yan)酸(suan)(suan)）中長期(qi)保持穩(wen)定(ding)鈍態。
鹽霧(wu)腐(fu)(fu)蝕實(shi)驗，經過96小時(shi),彩(cai)色不(bu)銹(xiu)鋼主體(ti)金(jin)屬不(bu)腐(fu)(fu)蝕、不(bu)變色。中性鹽霧(wu)腐(fu)(fu)蝕實(shi)驗，按GB 1771-79標準，144小時(shi)腐(fu)(fu)蝕實(shi)驗不(bu)變化。
綜上所述，彩色不銹鋼具有良好的耐蝕性，這是由于304不銹鋼的彩色膜厚度可達數百至數千埃（1A=10-8cm),而非彩色著色不銹鋼的自然氧化膜只有20~30?,前者比后者的膜厚度厚得多。此外，彩色不銹鋼在固膜處理后有大量三價鉻沉積于著色膜微孔內，使著色膜中的鉻／鐵比遠高于基體金屬中的比值，故彩色不銹鋼的耐蝕性比非著色不銹鋼優越。
2. 光學(xue)性能
彩(cai)(cai)色(se)(se)不(bu)銹(xiu)鋼(gang)(gang)表面(mian)色(se)(se)彩(cai)(cai)是其表面(mian)反射(she)光(guang)與(yu)通過(guo)表面(mian)透明(ming)膜的(de)折射(she)光(guang)的(de)干涉光(guang)。由于受不(bu)銹(xiu)鋼(gang)(gang)固有金屬色(se)(se)澤的(de)影響，只(zhi)能(neng)顯示藍、黃、紅、綠4種基本色(se)(se)，加上(shang)中間色(se)(se)共有十幾種色(se)(se)，不(bu)能(neng)呈現光(guang)譜(pu)色(se)(se)中的(de)任何一種顏色(se)(se)。鏡面(mian)拋(pao)光(guang)和(he)非鏡面(mian)拋(pao)光(guang)的(de)不(bu)銹(xiu)鋼(gang)(gang)均(jun)能(neng)獲(huo)得富有光(guang)澤的(de)鮮艷(yan)色(se)(se)彩(cai)(cai)、柔(rou)和(he)的(de)長期(qi)經紫(zi)外(wai)線照射(she)也不(bu)變色(se)(se)的(de)彩(cai)(cai)色(se)(se)，光(guang)學性(xing)能(neng)經久不(bu)變。
3. 耐熱(re)性能(neng)
①. 彩色(se)不銹(xiu)鋼在沸水(shui)中(zhong)浸泡(pao)28天(tian)無變化(hua)。
②. 彩色(se)不銹鋼(gang)在(zai)150℃干燥條(tiao)件(jian)下(xia)暴露(lu)35天無變化。
③. 按GB 1735-79標準，彩色不銹鋼在200℃加熱(re)24小時(shi)膜(mo)層顏色不變，無起泡開裂現象。
④. 彩(cai)色不銹(xiu)鋼加熱到300℃無變化。
4. 抗(kang)磨和抗(kang)刻劃性能
①. 按GB 1768-79標(biao)準，彩色不銹鋼著色膜經受負荷500g橡皮(pi)輪加壓摩擦(ca)200次以上不露底。
②. 彩色不銹鋼(gang)著色膜經(jing)得住(zhu)50~120g負荷的鋼(gang)針刻劃。
③. 彩色不(bu)銹(xiu)鋼表面經受888r摩擦露底時間(jian)為12分(fen)鐘。
5. 加工(gong)成型(xing)性
彩(cai)色不銹鋼可承受(shou)一(yi)般模壓加工(gong)、深延、彎曲(qu)等加工(gong)、硬化加工(gong)、180°彎曲(qu)實驗和沖(chong)深8mm的(de)杯(bei)突(tu)實驗，表面膜無(wu)損傷。
但大變(bian)形量會損害(hai)著色(se)膜，使其(qi)色(se)澤(ze)變(bian)壞，彩(cai)色(se)不(bu)銹鋼在加(jia)工時，最好采用聚(ju)乙烯塑料薄(bo)膜加(jia)以保護。
6. 表(biao)面耐擦洗性(xing)
①. 中性洗滌劑溶液擦洗，可(ke)以洗凈彩色不銹鋼表面沾污的(de)(de)指(zhi)紋、油漬和污垢等損害外觀(guan)(guan)的(de)(de)疵蔽，恢復原有(you)外觀(guan)(guan)。
②. 有機溶劑，如汽油、丙酮等擦洗表面污垢，雖(sui)然對表面色澤無影響，但有機溶劑揮發后會在不銹(xiu)鋼表面留下(xia)污垢痕跡。
③. 禁忌使用對(dui)表(biao)面有磨損的(de)去污(wu)粉或不銹鋼絲(si)球擦洗，不僅損傷(shang)表(biao)面氧化膜，最后可(ke)能擦掉(diao)著色膜。
④. 耐油污性(xing)。在植物(wu)油中浸泡24h,膜(mo)層(ceng)顏(yan)色不變(bian)，可以擦洗去(qu)表面油污。
