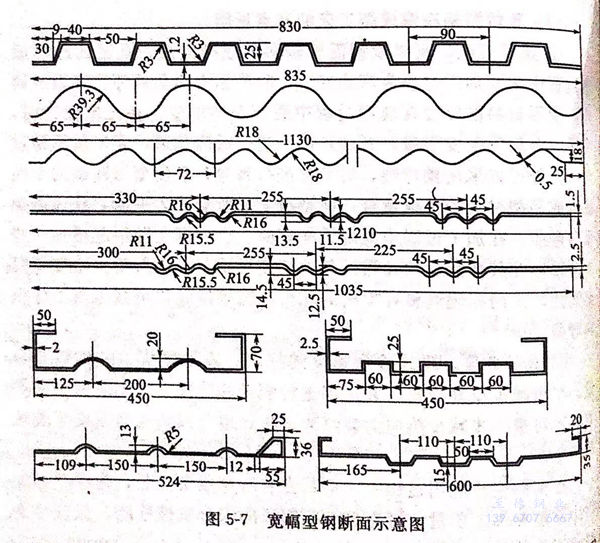

寬幅型鋼的典型產品有波紋板、地面板、屋面板、外壁墻板等。現在寬幅型鋼的成型，一般都是采用輥(gun)式冷彎的成型方式，很少采用沖壓和折彎等成型方式。寬幅冷彎型鋼的斷面示意圖，見圖5-7。

 由前面(mian)可知，寬幅型鋼(gang)大(da)多是由寬帶鋼(gang)經(jing)輥式彎曲成型的(de)，由于幅面(mian)寬，成型過程中(zhong)極易出現各種缺(que)陷，如邊(bian)浪、袋(dai)形(xing)波等。這些(xie)缺(que)陷大(da)多是由于變(bian)形(xing)的(de)應(ying)(ying)(ying)力(li)過大(da)、拉壓(ya)應(ying)(ying)(ying)力(li)分布不(bu)均或收縮(suo)(suo)軌跡(ji)不(bu)平(ping)滑（帶鋼(gang)成型時(shi)橫向(xiang)移動受阻）而(er)造成的(de)。在輥形(xing)設計(ji)過程中(zhong)若能夠計(ji)算出成型區(qu)域的(de)應(ying)(ying)(ying)力(li)、應(ying)(ying)(ying)變(bian)值或使橫向(xiang)收縮(suo)(suo)軌跡(ji)更平(ping)滑些(xie)，就可以避免此類(lei)缺(que)陷的(de)產生。

 寬(kuan)幅型(xing)鋼加工生產所遇到的(de)(de)問題之(zhi)一，就是板面(mian)幅面(mian)很寬(kuan)，在成型(xing)過程中(zhong)(zhong)帶(dai)材(cai)需(xu)從邊部(bu)向(xiang)中(zhong)(zhong)間收縮。多數情況下，帶(dai)材(cai)在成型(xing)前其邊緣是平直的(de)(de)，而在輥式彎曲成型(xing)中(zhong)(zhong)，帶(dai)材(cai)的(de)(de)邊部(bu)呈曲線(xian)軌(gui)跡。對于平板材(cai)料，高剪切應力會增加更大的(de)(de)危(wei)險性，這將會導致邊部(bu)產生縱向(xiang)塑性變形(xing)拉伸，因而產生寬(kuan)幅型(xing)鋼典型(xing)的(de)(de)邊部(bu)波浪缺陷。

 由于成(cheng)(cheng)型(xing)(xing)時產生的(de)(de)剪切力，冷彎(wan)型(xing)(xing)鋼邊緣的(de)(de)收縮(suo)不能太大，如果(guo)邊部的(de)(de)收縮(suo)軌跡(ji)平(ping)滑(hua)時，會得(de)到較好的(de)(de)成(cheng)(cheng)型(xing)(xing)效果(guo)和(he)成(cheng)(cheng)型(xing)(xing)質量。采用控制邊部收縮(suo)的(de)(de)方法(fa)，確定(ding)各道次的(de)(de)變(bian)形(xing)量，避(bi)免拉伸的(de)(de)應(ying)力峰(feng)值(zhi)，使邊部收縮(suo)軌跡(ji)變(bian)得(de)平(ping)緩，是(shi)寬(kuan)幅型(xing)(xing)鋼輥形(xing)設計的(de)(de)關鍵。
