苛性堿的主要代表性產品為氫氧化鈉，在生產氫氧化鈉的工藝環境中，生產裝置主要使用合成樹脂、炭素鋼、鑄鐵、鈦、鎳等。因含Ni<40%的不銹(xiu)鋼的苛性應力腐蝕破裂，通常不使用。在隔膜法生產NaOH,堿中雜質較多，尤其是NaClO₃含量較高，引起傳統材料鎳的加劇腐蝕，在此種條件下，高純高鉻鐵(tie)素體不銹(xiu)鋼（00Cr26Mo1、00Cr30Mo2)具有優良的耐均勻腐蝕性能和良好的耐苛性應力腐蝕性能，因此它可取代鎳在高溫濃縮工藝裝置中使用。

 氯(lv)(lv)氣和氯(lv)(lv)化氫氣體在200℃以上(shang)的(de)(de)干燥狀態(tai)下，不(bu)銹(xiu)鋼(gang)有良好的(de)(de)耐蝕性，并可應付“發火”現(xian)象。在干燥氯(lv)(lv)氣、氯(lv)(lv)化氫氣體中(zhong)，不(bu)銹(xiu)鋼(gang)的(de)(de)使用溫(wen)度限制見表(biao)2-2。

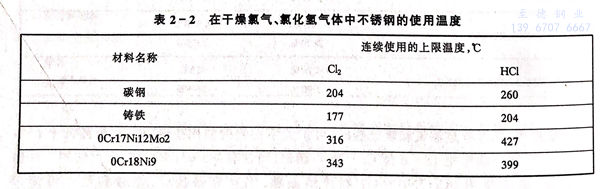

 表2-2 在(zai)干(gan)燥氯(lv)氣、氯(lv)化(hua)氫氣體(ti)中不銹鋼的使用溫度

 純堿（氯化(hua)銨(an)）的(de)碳化(hua)塔，在(zai)(zai)使用海水冷卻的(de)條件下，00Cr18Ni18Mo5既耐(nai)氯化(hua)銨(an)腐蝕又耐(nai)海水腐蝕，由此鋼制造(zao)的(de)碳化(hua)塔管材使用壽(shou)命在(zai)(zai)20年以上，此外，由于腐蝕輕微，產品雜質(zhi)含量少，提高(gao)了(le)產品的(de)檔次。
