①. 乙字(zi)彎制作(zuo):乙字(zi)彎又叫回(hui)管、燈叉管。
乙字(zi)彎(wan)在(zai)用(yong)作(zuo)(zuo)(zuo)室內采暖系統(tong)散熱器進出口與立(li)管(guan)的(de)連接(jie)時,管(guan)徑為(wei)DN15~20(mm),在(zai)工地可(ke)用(yong)手工冷彎(wan)制(zhi)作(zuo)(zuo)(zuo)。制(zhi)作(zuo)(zuo)(zuo)時先(xian)彎(wan)曲一個角度,再(zai)由H定(ding)位第二個角度彎(wan)曲點,因為(wei)保證兩平(ping)行(xing)管(guan)間距離(li)H的(de)準確(que)是保證系統(tong)安裝平(ping)、直(zhi)的(de)關鍵尺寸(cun)。這(zhe)樣(yang)做可(ke)以避免角度彎(wan)曲不準、定(ding)位準造(zao)成H不冷。彎(wan)制(zhi)后,乙字(zi)彎(wan)管(guan)整體要與平(ping)面貼(tie)合(he),沒有翹(qiao)起現象。

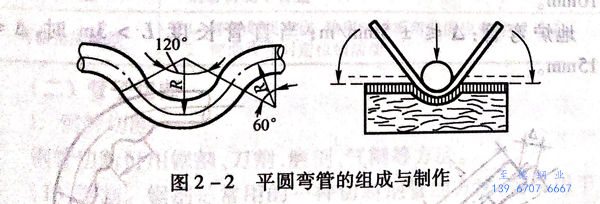

②. 半圓(yuan)彎(wan)(wan)的制作:半圓(yuan)彎(wan)(wan)一(yi)般由(you)三(san)個(ge)彎(wan)(wan)曲半徑(jing)相同的兩個(ge)60°(或45°)彎(wan)(wan)管(guan)及一(yi)個(ge)120°彎(wan)(wan)管(guan)組(zu)成,如圖2-2所示。其展開長度L為 L =3/4 πR(mm)
制作(zuo)時先彎(wan)曲(qu)兩側的(de)(de)彎(wan)管(guan),再用(yong)胎(tai)管(guan)壓制中間的(de)(de)120°彎(wan)。半圓彎(wan)管(guan)用(yong)于兩管(guan)交叉又在(zai)同一(yi)(yi)平面上、一(yi)(yi)個管(guan)采用(yong)半圓彎(wan)管(guan)繞過另一(yi)(yi)管(guan)。

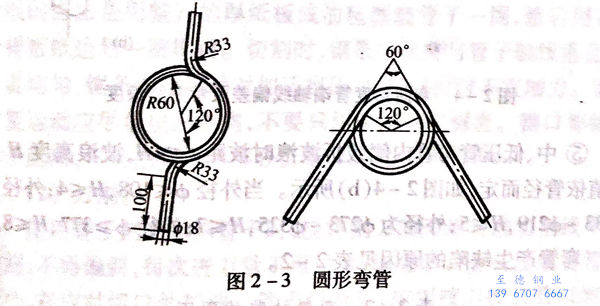

③. 圓形(xing)(xing)彎管的(de)制(zhi)作:用作安(an)裝壓力表的(de)圓形(xing)(xing)彎管如圖2-3所示。
煨制此管用無縫鋼管,選擇稍小于(yu)圓環內圓的鋼管做胎具(如選擇φ100管),用氧(yang)-乙炔火焰烘烤(kao),先煨環彎至(zhi)兩(liang)側管子夾角為(wei)60°狀態(tai)時澆水冷(leng)卻后,再煨兩(liang)側立管弧管,逐個完成(cheng),使兩(liang)立管在同(tong)一(yi)中心線上(shang)。
制作彎管的質量(liang)標準及產生缺陷原(yuan)因
①. 無裂紋、分層、過燒(shao)等缺陷。外圓弧應均勻,不扭曲。
②. 壁厚減薄率(lv):中(zhong)、低壓管≤15%,高壓管≤10%,且不小于設(she)計壁厚。
③. 橢圓(yuan)度:中、低壓管(guan)≤8%,高壓管(guan)≤5%.

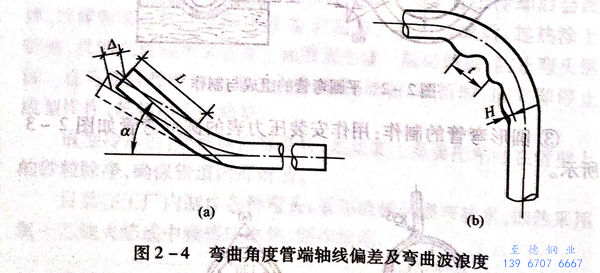

④. 中、低壓(ya)管(guan)彎管(guan)的彎曲角度偏(pian)差(cha):按彎管(guan)段(duan)直管(guan)長(chang)管(guan)端偏(pian)差(cha)Δ計,如圖2-4(a)所示。
機械(xie)彎管(guan):Δ≤±3mm/m;當(dang)直(zhi)管(guan)長度(du)L>3m時,Δ≤±10mm.
地爐彎(wan)管:Δ≤±5mm/m;當直管長度(du)L>3m時,Δ≤±15mm.
⑤. 中(zhong)、低壓管(guan)彎(wan)管(guan)內側皺折波(bo)浪(lang)(lang)時波(bo)距t≤4H,波(bo)浪(lang)(lang)高(gao)度H允許值依管(guan)徑(jing)(jing)而定,如(ru)圖2-4(b)所示。當外徑(jing)(jing)ф≤108,H≤4;外徑(jing)(jing)為φ133~ф219,H≤5;外徑(jing)(jing)為ф273~ф325,H≤7;外徑(jing)(jing)ф≥377,H≤8。

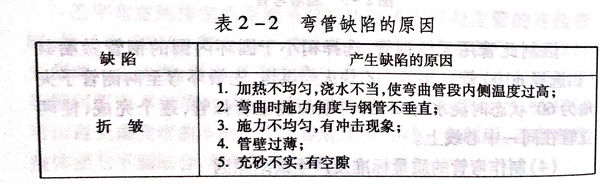

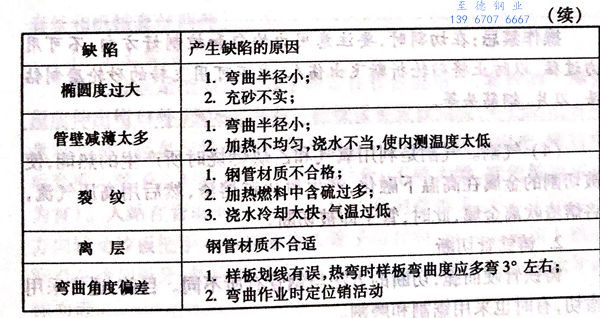

彎管產生缺陷的原因見表2-2。
