不(bu)銹(xiu)鋼管擠壓(ya)(ya)速度直接影(ying)響到擠壓(ya)(ya)生產(chan)的經濟性和(he)擠壓(ya)(ya)鋼管產(chan)品(pin)的質量。在同一臺擠壓(ya)(ya)機上(shang)，根(gen)據材料、變(bian)形程度和(he)擠壓(ya)(ya)制品(pin)斷(duan)面形狀(zhuang)的不(bu)同，香蕉視頻app連接:不銹鋼管擠(ji)壓(ya)(ya)(ya)速(su)度(du)可(ke)以在50~500mm/s范圍內變(bian)化(hua)。設(she)計中采用(yong)(yong)速(su)度(du)調(diao)(diao)節(jie)(jie)回路(lu)和(he)行程調(diao)(diao)節(jie)(jie)回路(lu)并聯工作的(de)(de)混合數字調(diao)(diao)節(jie)(jie)來實現。根據(ju)材料的(de)(de)不(bu)(bu)同和(he)溫度(du)的(de)(de)變(bian)化(hua)會出現各種(zhong)不(bu)(bu)同的(de)(de)變(bian)形阻力，影響到擠(ji)壓(ya)(ya)(ya)速(su)度(du)的(de)(de)改(gai)變(bian)，因而在同一(yi)個節(jie)(jie)流閥(fa)的(de)(de)位置(zhi)上(shang)有(you)(you)各種(zhong)不(bu)(bu)同的(de)(de)擠(ji)壓(ya)(ya)(ya)速(su)度(du)。不(bu)(bu)銹(xiu)鋼管擠(ji)壓(ya)(ya)(ya)速(su)度(du)的(de)(de)調(diao)(diao)節(jie)(jie)機構(gou)由(you)操縱(zong)臺操作各種(zhong)結構(gou)的(de)(de)液(ye)壓(ya)(ya)(ya)節(jie)(jie)流閥(fa)來實現。帶(dai)有(you)(you)微調(diao)(diao)速(su)度(du)的(de)(de)機構(gou)由(you)2~3個節(jie)(jie)流閥(fa)組成，經過節(jie)(jie)流閥(fa)向擠(ji)壓(ya)(ya)(ya)機主缸提供高壓(ya)(ya)(ya)水。使用(yong)(yong)在操縱(zong)臺上(shang)帶(dai)指示(shi)器的(de)(de)專門機構(gou)來實現對(dui)擠(ji)壓(ya)(ya)(ya)速(su)度(du)的(de)(de)控制(zhi)，并且(qie)在擠(ji)壓(ya)(ya)(ya)機的(de)(de)出口處還裝有(you)(you)測量(liang)擠(ji)壓(ya)(ya)(ya)制(zhi)品出口溫度(du)的(de)(de)儀表。

 擠壓(ya)時，從提高(gao)擠壓(ya)機的(de)(de)生(sheng)產率(lv)和擠壓(ya)工模具的(de)(de)使用壽命來考量(liang)，要求(qiu)采(cai)用盡可能高(gao)的(de)(de)擠壓(ya)速度。但(dan)是(shi)，最高(gao)擠壓(ya)速度的(de)(de)采(cai)用又取(qu)決于潤滑劑的(de)(de)使用效果和材料在高(gao)速擠壓(ya)條件下(xia)導致的(de)(de)局部晶間熔化(hua)（過(guo)燒）現(xian)象的(de)(de)限制。

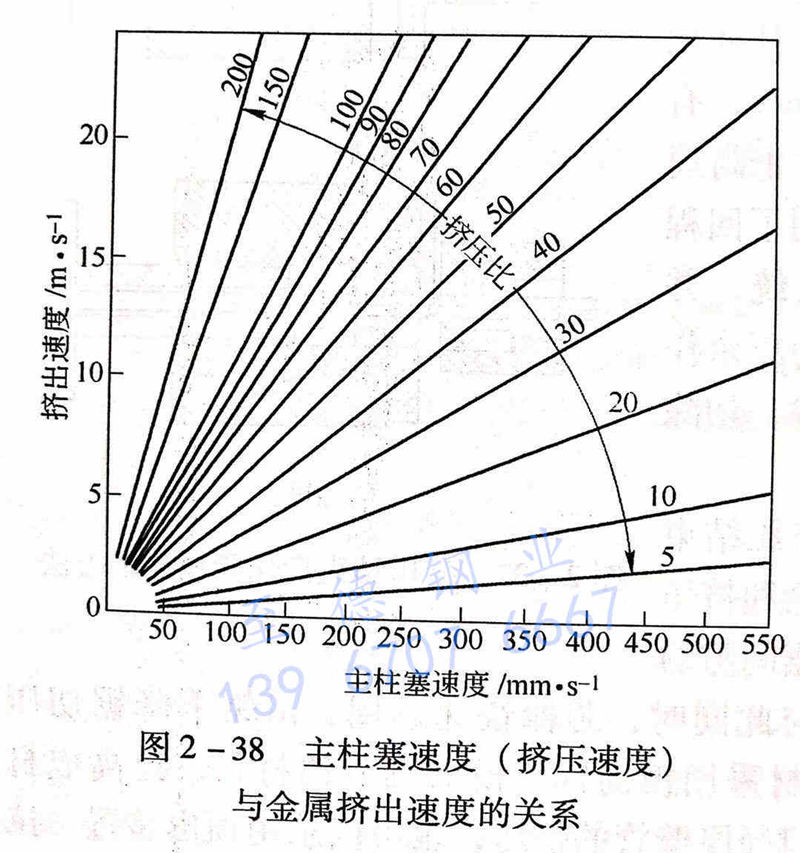

 一(yi)般擠壓(ya)(ya)比、擠壓(ya)(ya)速度(du)(du)(du)（主柱塞的(de)前(qian)進速度(du)(du)(du)）和(he)金屬(shu)(shu)流(liu)動速度(du)(du)(du)（擠壓(ya)(ya)模出(chu)口(kou)的(de)金屬(shu)(shu)流(liu)出(chu)速度(du)(du)(du)）三(san)者(zhe)的(de)關(guan)系(xi)(xi)如圖2-38所示。由圖2-38可以看出(chu)，當(dang)擠壓(ya)(ya)比一(yi)定時(shi)，擠壓(ya)(ya)桿的(de)前(qian)進速度(du)(du)(du)越(yue)高，與金屬(shu)(shu)擠出(chu)速度(du)(du)(du)的(de)關(guan)系(xi)(xi)則擠壓(ya)(ya)模出(chu)口(kou)處的(de)金屬(shu)(shu)流(liu)動速度(du)(du)(du)越(yue)快。當(dang)擠壓(ya)(ya)桿的(de)前(qian)進速度(du)(du)(du)一(yi)定時(shi)，則擠壓(ya)(ya)比越(yue)大，擠壓(ya)(ya)模出(chu)口(kou)處的(de)金屬(shu)(shu)流(liu)動速度(du)(du)(du)越(yue)快。

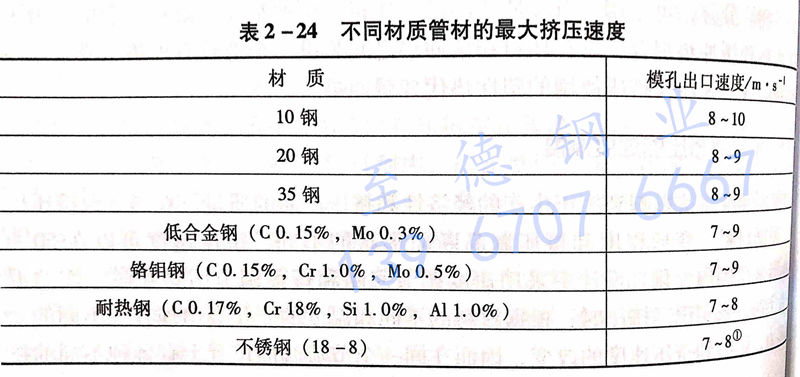

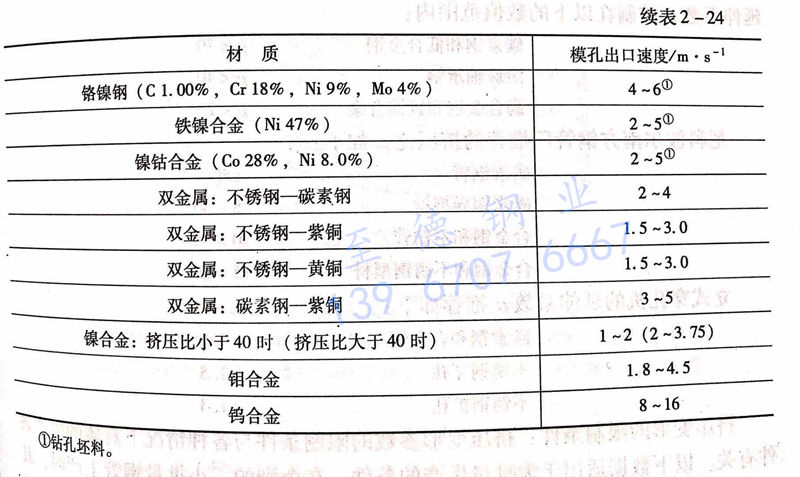

 擠(ji)(ji)(ji)壓(ya)(ya)速度(du)(du)和擠(ji)(ji)(ji)壓(ya)(ya)比都是影響金屬流動速度(du)(du)的重要因素(su)。在(zai)制定擠(ji)(ji)(ji)壓(ya)(ya)工(gong)藝制度(du)(du)時(shi)，如果擠(ji)(ji)(ji)壓(ya)(ya)比已定，根據允(yun)許(xu)的金屬流動速度(du)(du)，可以選擇適(shi)當的擠(ji)(ji)(ji)壓(ya)(ya)速度(du)(du)。綜合以上(shang)因素(su)的考慮(lv)，也有資料(liao)建議擠(ji)(ji)(ji)壓(ya)(ya)速度(du)(du)不應小于100mm/s,一般(ban)可達(da)到(dao)300mm/s左右(you)。各種材料(liao)管(guan)材的最大(da)擠(ji)(ji)(ji)壓(ya)(ya)速度(du)(du)示于表 2-24。
