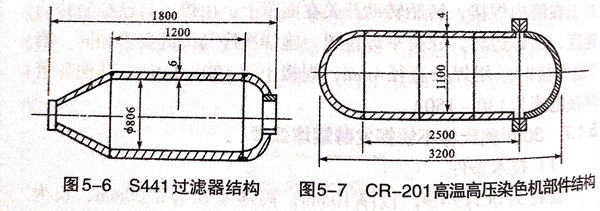

化纖(xian)設備S441過濾器結構如圖5-6所示，其(qi)材質為1Cr18Ni12Mo2.

 CR-201高溫高壓染色機部件結構如圖5-7所示。其材質為06Cr18Ni11Ti.

1. 焊接設備

  采用LH-300型等離子弧(hu)焊機。焊槍為大電流等離子弧焊槍及對中可調式焊槍。使用的噴嘴為有壓縮段的收斂擴散三孔型。

2. 焊接參(can)數

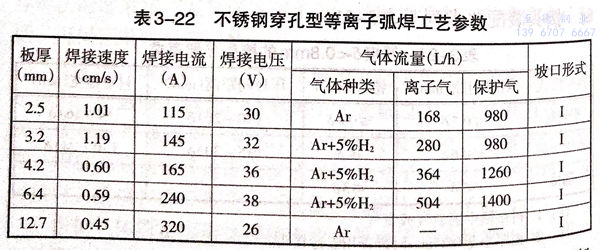

  等(deng)離(li)子弧(hu)焊(han)焊(han)接參(can)數(shu)見(jian)表3-22.

3. 焊接工藝要點

 ①. 坡口形式(shi)為Ⅰ形。板材經(jing)剪床(chuang)下料，使用(yong)丙酮清除油污后即可進行裝配(pei)、焊接。

 ②. 接頭裝(zhuang)配時不留間隙(xi)，使(shi)剪口方(fang)向一致（剪口向上），進行裝(zhuang)配定位(wei)，定位(wei)焊縫間距≤300mm。

 ③. 直縫及(ji)簡(jian)體縱(zong)縫在焊(han)接卡具中(zhong)焊(han)接并(bing)裝有引弧(hu)板及(ji)引出板。

 ④. 筒體(ti)環(huan)縫焊(han)(han)接接頭處有30mm左右的重疊，熄弧時(shi)焊(han)(han)件停(ting)轉，電(dian)流、氣流同時(shi)衰減(jian)，并且電(dian)流衰減(jian)較(jiao)慢，焊(han)(han)絲(si)繼續(xu)送進以(yi)填滿弧坑。

 ⑤. 為(wei)(wei)保(bao)(bao)證焊(han)接(jie)質量(liang)及(ji)(ji)合理使用保(bao)(bao)護(hu)氣體(ti)，焊(han)縫(feng)的保(bao)(bao)護(hu)形(xing)式采(cai)用以(yi)下(xia)幾種(zhong)：焊(han)縫(feng)背面為(wei)(wei)分段跟蹤通氣保(bao)(bao)護(hu)；焊(han)縫(feng)正面附加拖(tuo)罩(zhao)保(bao)(bao)護(hu)。直形(xing)及(ji)(ji)弧形(xing)拖(tuo)罩(zhao)長(chang)度均為(wei)(wei)150mm,分別用于直縫(feng)及(ji)(ji)環縫(feng)焊(han)接(jie)，弧形(xing)拖(tuo)罩(zhao)半(ban)徑(jing)為(wei)(wei)焊(han)件半(ban)徑(jing)加5~8mm.

4. 焊接質量分析

  接頭(tou)抗拉強度(du)為(wei)580~590MPa,冷彎角(jiao)α>120°.接頭(tou)經(jing)檢驗無裂(lie)紋。經(jing)腐蝕(shi)試驗及(ji)金相分析(xi)，焊縫質量達到(dao)產品的(de)技術要求。
