影響不銹鋼縫隙腐蝕的因素是多方面的，主要包括材料成分、環境因素、縫隙尺寸等。
1. 材料成分
具有(you)自鈍化性(xing)能(neng)的(de)(de)金屬(shu)(shu)，其縫(feng)(feng)隙(xi)腐蝕(shi)(shi)(shi)敏感性(xing)較高(gao)。縫(feng)(feng)隙(xi)腐蝕(shi)(shi)(shi)受金屬(shu)(shu)表面粗(cu)糙度的(de)(de)影響(xiang)，較粗(cu)糙的(de)(de)以(yi)及表面有(you)渣(zha)屑殘留的(de)(de)金屬(shu)(shu)表面容易發生縫(feng)(feng)隙(xi)腐蝕(shi)(shi)(shi)。金屬(shu)(shu)中(zhong)的(de)(de)合(he)金元(yuan)素(su)(su)也會影響(xiang)縫(feng)(feng)隙(xi)腐蝕(shi)(shi)(shi)。研究表明，針對(dui)不銹鋼材料的(de)(de)縫(feng)(feng)隙(xi)腐蝕(shi)(shi)(shi)，Rh和(he)Pd是有(you)害元(yuan)素(su)(su)，當Cr、Ni、Mo元(yuan)素(su)(su)共存時(shi)，可以(yi)減緩縫(feng)(feng)隙(xi)腐蝕(shi)(shi)(shi)，其中(zhong)，Mo元(yuan)素(su)(su)在改善縫(feng)(feng)隙(xi)腐蝕(shi)(shi)(shi)方面尤為重要。對(dui)于含Mo的(de)(de)不銹鋼，在材料中(zhong)添加Si、N和(he)Cu元(yuan)素(su)(su)，也可以(yi)提高(gao)材料在海水里的(de)(de)耐縫(feng)(feng)隙(xi)腐蝕(shi)(shi)(shi)能(neng)力。
2. 環境因素(su)
環(huan)境溫度、pH值、氯離子濃度、含(han)氧(yang)量(liang)(liang)(liang)等都(dou)會影(ying)響(xiang)縫(feng)(feng)(feng)隙(xi)腐(fu)蝕。在中(zhong)性電解質內(nei)，介(jie)質中(zhong)含(han)氧(yang)量(liang)(liang)(liang)較(jiao)大時(shi)，縫(feng)(feng)(feng)隙(xi)外陰極(ji)(ji)反應速(su)率增加，縫(feng)(feng)(feng)隙(xi)腐(fu)蝕速(su)率也加快。當介(jie)質中(zhong)含(han)氧(yang)量(liang)(liang)(liang)小(xiao)(xiao)于(yu)0.5mg/L時(shi)，縫(feng)(feng)(feng)隙(xi)腐(fu)蝕發生概率較(jiao)小(xiao)(xiao)。酸性介(jie)質中(zhong)，陰極(ji)(ji)反應以(yi)H+的(de)放電過程為(wei)主，氧(yang)含(han)量(liang)(liang)(liang)不影(ying)響(xiang)陽極(ji)(ji)反應，因此，幾乎(hu)對縫(feng)(feng)(feng)隙(xi)腐(fu)蝕沒有影(ying)響(xiang)。
溫(wen)(wen)度(du)(du)對(dui)縫隙(xi)腐(fu)蝕(shi)的影響較為復雜，具(ju)有兩面(mian)性。一(yi)方面(mian)，溫(wen)(wen)度(du)(du)作(zuo)為電化學反應推(tui)動力的重要(yao)組(zu)成部(bu)分，能夠加快腐(fu)蝕(shi)速率；另一(yi)方面(mian)，氧氣(qi)在溶(rong)液(ye)中的溶(rong)解度(du)(du)隨(sui)溫(wen)(wen)度(du)(du)的升高(gao)而降低，對(dui)于(yu)中性溶(rong)液(ye)，氧含量的降低減緩了縫隙(xi)外陰極反應。對(dui)于(yu)縫隙(xi)腐(fu)蝕(shi)，當(dang)溫(wen)(wen)度(du)(du)較低時，腐(fu)蝕(shi)速率隨(sui)溫(wen)(wen)度(du)(du)的升高(gao)而增大(da)。
鹵(lu)素(su)離子(zi)對(dui)于縫隙腐(fu)也有一定(ding)影(ying)響(xiang)(xiang)，其中氯離子(zi)濃度對(dui)縫隙腐(fu)蝕的(de)影(ying)響(xiang)(xiang)較大(da)。鹵(lu)素(su)離子(zi)的(de)存在，使縫隙腐(fu)蝕的(de)發(fa)生(sheng)更加(jia)容易。
3. 縫隙尺(chi)寸

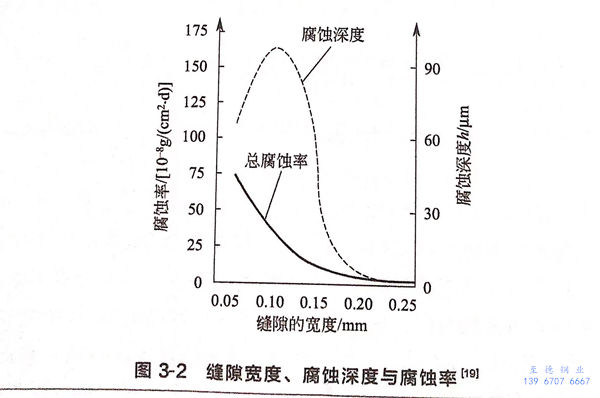

縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)寬(kuan)(kuan)度(du)(du)、深度(du)(du)等幾何尺寸都會影響縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)，這是因為(wei)縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)尺寸影響了縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)內(nei)氧的含量，同時縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)寬(kuan)(kuan)度(du)(du)決(jue)定(ding)了縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)內(nei)陰陽面積的大(da)(da)小。發生(sheng)縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)時，縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)內(nei)金屬(shu)為(wei)陽極，縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)外的金屬(shu)為(wei)陰極，構成了大(da)(da)陰極小陽極的腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)電池(chi)。2Cr13不(bu)銹(xiu)鋼在氯(lv)離(li)子環(huan)境中，縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)寬(kuan)(kuan)度(du)(du)、腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)深度(du)(du)和腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)率(lv)的關(guan)系如圖3-2所示，從圖中可以(yi)看出，縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)寬(kuan)(kuan)度(du)(du)在0.05~0.25mm之間(jian)時，腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)率(lv)隨(sui)著縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)變寬(kuan)(kuan)而降(jiang)低(di)，而腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)深度(du)(du)隨(sui)縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)變寬(kuan)(kuan)先增大(da)(da)后變小，縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)寬(kuan)(kuan)度(du)(du)在0.10~0.12mm時腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)深度(du)(du)最(zui)大(da)(da)，當縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)寬(kuan)(kuan)度(du)(du)大(da)(da)于0.25mm時，該(gai)體系中不(bu)產生(sheng)縫(feng)(feng)(feng)(feng)隙(xi)(xi)(xi)(xi)(xi)(xi)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)。
4. 縫隙接(jie)觸面材料
在實際生產中，形成縫隙的材料以金屬－金屬居多，但也有金屬－非金屬的情況，例如螺栓與非金屬墊片之間存在縫隙。組成縫隙接觸面的材料對縫隙腐蝕也有一定影響。在含FeCl3的溶液中，對比不銹鋼316L-316L、316L-四氟乙烯、316L-橡膠、316L-聚氯乙烯塑料之間的縫隙腐蝕發現，316L-316L、316L-四氟乙烯接觸面的腐蝕面大但較淺，腐蝕向橫向擴展；316L-橡膠接觸面的腐蝕面小但較深，腐蝕向深處發展；316L-聚氯乙烯接觸面的腐蝕面積和深度都較大，是四種縫隙類型中腐蝕最為嚴重的一類。
由(you)于縫(feng)(feng)(feng)隙(xi)(xi)(xi)腐蝕(shi)(shi)發生在(zai)狹(xia)窄的(de)(de)(de)空間，這(zhe)對(dui)研(yan)究(jiu)(jiu)(jiu)(jiu)帶(dai)來了(le)(le)一定困(kun)難。目前，研(yan)究(jiu)(jiu)(jiu)(jiu)縫(feng)(feng)(feng)隙(xi)(xi)(xi)腐蝕(shi)(shi)的(de)(de)(de)方(fang)法分(fen)為三種：①. 以真實的(de)(de)(de)縫(feng)(feng)(feng)隙(xi)(xi)(xi)為對(dui)象，通(tong)常(chang)是采用原位測(ce)量(liang)、取樣等方(fang)法進行研(yan)究(jiu)(jiu)(jiu)(jiu)；②. 建(jian)立模擬(ni)縫(feng)(feng)(feng)隙(xi)(xi)(xi)；③. 數(shu)值模擬(ni)，通(tong)過有限元(yuan)軟件模擬(ni)縫(feng)(feng)(feng)隙(xi)(xi)(xi)內(nei)的(de)(de)(de)情況。原位研(yan)究(jiu)(jiu)(jiu)(jiu)是比較準確的(de)(de)(de)一種研(yan)究(jiu)(jiu)(jiu)(jiu)方(fang)法，但受(shou)縫(feng)(feng)(feng)隙(xi)(xi)(xi)空間結構和(he)尺寸(cun)的(de)(de)(de)影(ying)(ying)響(xiang)，測(ce)量(liang)和(he)取樣是非常(chang)困(kun)難的(de)(de)(de)，從而影(ying)(ying)響(xiang)了(le)(le)研(yan)究(jiu)(jiu)(jiu)(jiu)結果(guo)。模擬(ni)縫(feng)(feng)(feng)隙(xi)(xi)(xi)測(ce)量(liang)的(de)(de)(de)方(fang)法較多，已形成(cheng)GB/T 10127-2002不(bu)銹鋼三氯化(hua)鐵縫(feng)(feng)(feng)隙(xi)(xi)(xi)腐蝕(shi)(shi)試(shi)驗(yan)方(fang)法、GB/T 13671-1992不(bu)銹鋼縫(feng)(feng)(feng)隙(xi)(xi)(xi)腐蝕(shi)(shi)電(dian)化(hua)學試(shi)驗(yan)方(fang)法等國家(jia)標(biao)準。數(shu)值模擬(ni)法是隨著計算機(ji)技(ji)術新(xin)發展的(de)(de)(de)一種縫(feng)(feng)(feng)隙(xi)(xi)(xi)腐蝕(shi)(shi)研(yan)究(jiu)(jiu)(jiu)(jiu)方(fang)法，不(bu)但具有節省時間、節省試(shi)驗(yan)成(cheng)本的(de)(de)(de)優勢(shi)，且克服了(le)(le)試(shi)驗(yan)中受(shou)縫(feng)(feng)(feng)隙(xi)(xi)(xi)尺寸(cun)影(ying)(ying)響(xiang)的(de)(de)(de)缺點。
