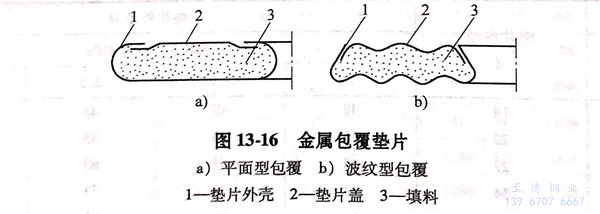

金屬包(bao)覆(fu)墊片是(shi)以(yi)非金屬材料為(wei)芯材,切成(cheng)所(suo)需的(de)形(xing)狀(zhuang)(zhuang),外面(mian)包(bao)以(yi)厚度(du)為(wei)0.25~0.5mm的(de)金屬薄板(ban)組成(cheng)的(de)一(yi)種(zhong)復合墊片。按包(bao)覆(fu)狀(zhuang)(zhuang)態,一(yi)般分為(wei)平面(mian)型包(bao)覆(fu)和波紋型包(bao)覆(fu)兩種(zhong),如(ru)圖13-16所(suo)示。


圖 16.jpg


 金屬薄板可根據材料的彈塑性、耐熱性和耐蝕性選取。其材料主要有黃銅、鋁、軟鋼、不銹鋼(gang)、鈦和蒙乃爾合金等;作為包覆墊片中的芯材,一般有石棉板或石棉橡膠板、聚四氟乙烯、柔性石墨板材以及碳纖維或陶瓷纖維等。


 金屬包覆墊片的主要特點是:具有與包覆金屬相同的耐蝕性和相近的耐熱性,非金屬柔性填充材料使墊片能在較低的壓緊力下達到較好的密封效果。此外,這種墊片還能制成各種形式的異形墊片,例如橢圓形、方形、帶筋形或更復雜的形狀,以滿足各種換熱器管箱和非圓形壓力容器密封的需要。與非金屬軟墊片相比,這種墊片在經常拆卸的條件下不易損壞、不污染、不腐蝕法蘭密封面(mian),而且具有較高的強度。


一(yi)、型式與代號


1. 型式


  a. 管法(fa)蘭用金屬(shu)包覆墊片的型(xing)(xing)式(shi)分(fen)為平面型(xing)(xing)(F型(xing)(xing))及波紋型(xing)(xing)(C型(xing)(xing))兩(liang)種。


  b. 壓力容(rong)器法蘭用金屬包覆(fu)墊片的(de)型(xing)式為(wei)平面(mian)型(xing)一(yi)種。


2. 代(dai)號

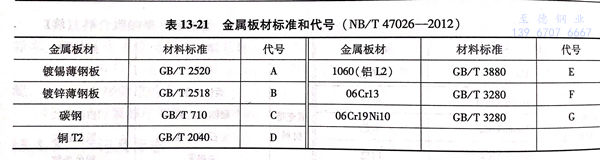

金屬包覆墊片外殼用金屬板材的標準和代號,見表13-21.




二(er)、尺寸


 1. 平(ping)面型

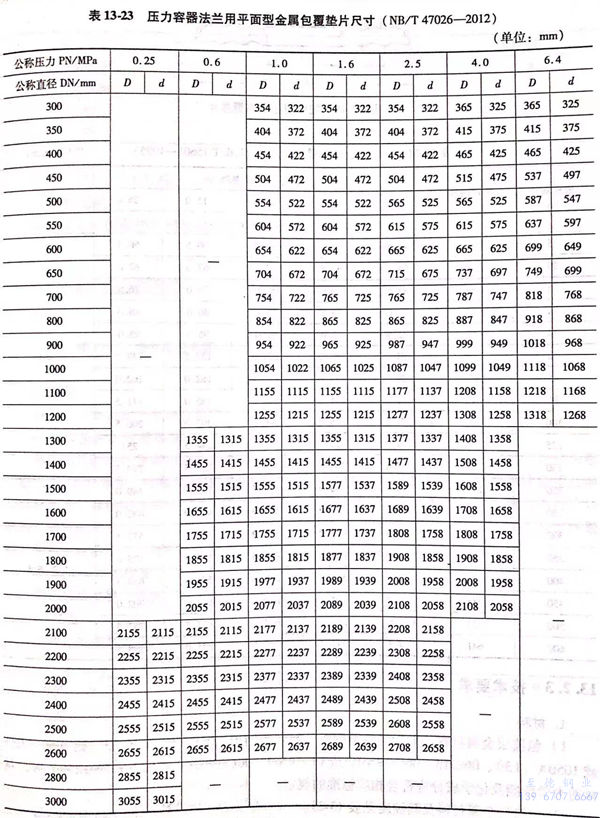

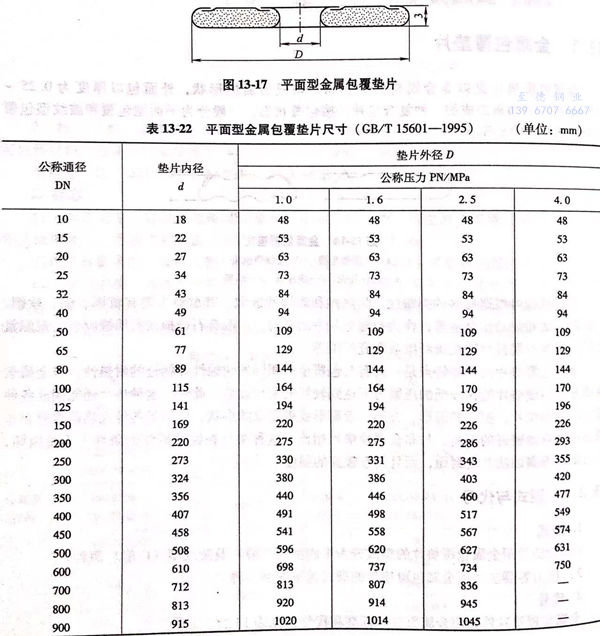

 平面(mian)型金屬包覆墊片的尺(chi)寸見圖 13-17 和 表(biao) 13-22、表(biao) 13-23。





 2. 波紋(wen)型


 波紋(wen)型金屬包覆墊片的(de)尺寸見圖(tu) 13-18 和 表 13-24。





三、技(ji)術要(yao)求


1. 材料


 a. 包覆層金屬材料一般為鍍錫薄鋼板、鍍鋅薄鋼板、08F、銅T2或T3、鋁1060(L2)或1050A(L3)、06Cr13、06Cr19Ni10或0Cr19Ni9、022Cr19Ni10022Cr17Ni12Mo2等,材料的力學性能及化學成分應符合相應標準的規定。

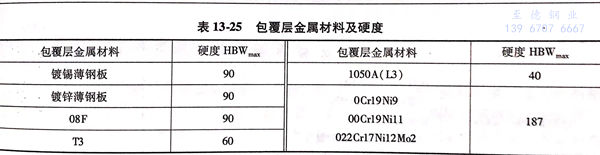

 b. 包覆層金(jin)屬(shu)材料及(ji)其硬度見(jian)表13-25.




 c. 包(bao)覆層(ceng)(ceng)金屬材料(liao)的厚度:平面型(xing)包(bao)覆層(ceng)(ceng)不得(de)小(xiao)于0.25mm; 波紋型(xing)包(bao)覆層(ceng)(ceng)不得(de)小(xiao)于0.3mm。


 d. 填充材料可為石棉、柔性石墨或其他非金屬材料。


2. 反包寬(kuan)度

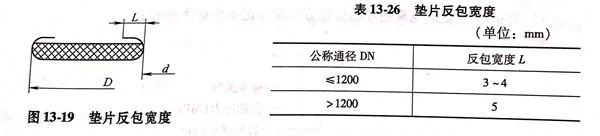

 平面型金屬包(bao)覆墊片的反包(bao)寬度L見圖13-19及表(biao)13-26.




3. 缺陷(xian)


包覆層金屬(shu)表面(mian)不(bu)允許有影響密封性能的(de)傷痕、銹(xiu)斑等缺陷。


4. 制作墊片的注(zhu)意事項(xiang)


 制作墊片時應(ying)盡(jin)量(liang)采用整張(zhang)金屬(shu)板。若(ruo)因(yin)直徑大、板寬度不(bu)(bu)夠(gou)時允許拼(pin)(pin)接(jie),其拼(pin)(pin)接(jie)頭數一般以2~3個為宜。對(dui)(dui)接(jie)切(qie)口(kou)應(ying)切(qie)割成(cheng)45°,采用氬弧(hu)焊(han)或(huo)氧乙炔(gui)焊(han)。對(dui)(dui)接(jie)焊(han)縫(feng)必(bi)須打磨(mo)與母材(cai)平(ping)齊,焊(han)接(jie)接(jie)頭應(ying)按GB/T 232-1999《金屬(shu)材(cai)料 彎(wan)(wan)曲試(shi)驗(yan)方(fang)法(fa)》的規定進行(xing)冷彎(wan)(wan)試(shi)驗(yan),其彎(wan)(wan)曲半徑為1.5mm,彎(wan)(wan)曲角(jiao)度為180°,冷彎(wan)(wan)試(shi)樣的焊(han)縫(feng)處及相鄰母材(cai)不(bu)(bu)得出現裂紋;金屬(shu)板材(cai)表(biao)面不(bu)(bu)得有徑向貫通(tong)刻痕。


5. 填充材料(liao)的(de)厚度(du)


填充材料在整個截面上厚度應均勻一致。


6. 性能

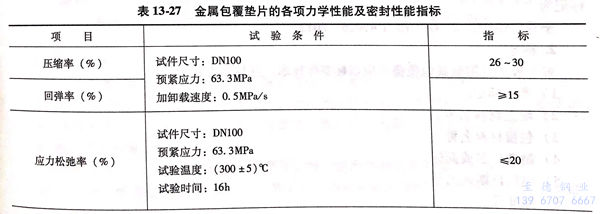

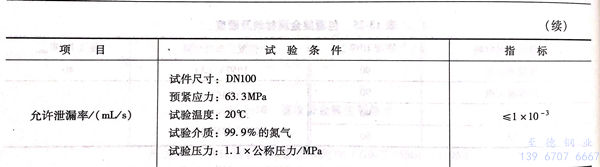

金屬包覆墊(dian)片的各項力學性(xing)能及密封(feng)性(xing)能指標見表(biao)13-27.



四(si)、標(biao)記及(ji)標(biao)志


1. 標記


 a. 管(guan)法蘭用金(jin)屬包覆墊片的標(biao)記(ji)(ji)方法及標(biao)記(ji)(ji)示例(li)如下所示:

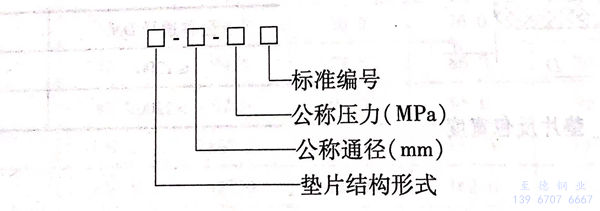

標(biao)記方法:


雜 2.jpg


標記示例:公(gong)(gong)稱通徑(jing)50mm,公(gong)(gong)稱壓力2.0MPa的波紋型金屬包(bao)覆(fu)墊片(pian)為(wei):  C-50-2.0 GB/T 15601


 b. 壓(ya)力容器(qi)法蘭用金(jin)屬包覆墊片的標記(ji)方法及標記(ji)示例如下所示:

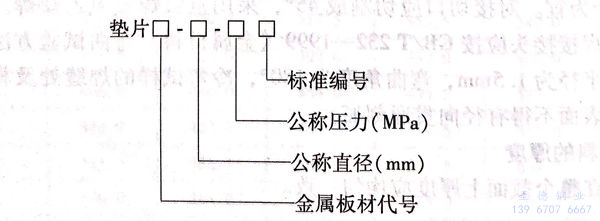

標記方法:


雜 3.jpg


標記示例:


  公(gong)稱直徑1000mm,公(gong)稱壓力2.50MPa,金屬板材(cai)為06Cr19Ni9的包覆墊片(pian)


  標記(ji)為 :  墊(dian)片 G-1000-2.50 NB/T 47026-2012


2. 標志(zhi)


對于(yu)管法蘭(lan)用金(jin)屬包覆墊片應以標簽作標志,其標志內(nei)容(rong)為:


 a. 產品標記。


 b. 填充(chong)材料名稱。


 c. 包(bao)覆材料名稱。


 d. 制造廠名或(huo)商(shang)標(biao)。


 e. 出廠日(ri)期或批號。


 f. 標準(zhun)號。
