019Cr25Mo4Ni4NbTi 簡稱25-4-4，是1974年瑞典開發的一種超(chao)級鐵素體不(bu)銹鋼，并經過不斷的改進而成。由于C＋N≤0.025％，并加入了Nb＋Ti，防止了晶間腐蝕傾向，并且具有低的韌脆轉變溫度和較高的室溫韌性。該鋼的耐點(dian)蝕和耐縫(feng)隙腐蝕的性能優良。當溫度不大于100℃，水中Cl^-濃度不大于30％時，該鋼不產生氯化物應力腐蝕。

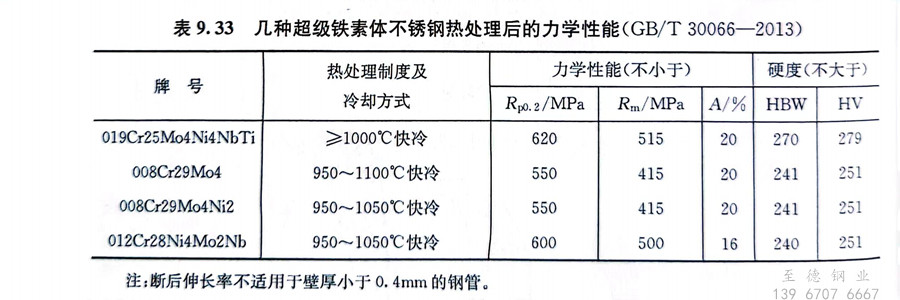

 019Cr25Mo4Ni4NbTi 鋼(gang)的冷、熱(re)加(jia)工性能(neng)良好。由(you)于該鋼(gang)的屈服強度(du)高，為(wei)奧氏體(ti)不(bu)銹鋼(gang)的2～3倍，故(gu)在冷成(cheng)形(xing)的最初階(jie)段(duan)需要較大的能(neng)量，而(er)隨后又由(you)于該鋼(gang)的冷作硬化(hua)傾向低，一般不(bu)需要進(jin)行中(zhong)間退火。該鋼(gang)不(bu)適宜拉(la)伸成(cheng)形(xing)。表(biao)9.33為(wei)幾種超級鐵(tie)素體(ti)不(bu)銹鋼(gang)的熱(re)處理制度(du)及其(qi)力學性能(neng)。

 019Cr25Mo4Ni4NbTi 鋼有良(liang)好(hao)的可(ke)焊性，焊前不需(xu)預熱(re)，焊后不需(xu)熱(re)處理，焊接接頭無晶(jing)間腐(fu)蝕傾向。
