大部分常用鎳鉻系奧氏體(ti)不銹(xiu)鋼自高溫奧氏體狀態冷至室溫獲得的奧氏體基體組織都是亞穩定的，當繼續冷卻到室溫以下更低的溫度，或者經受冷變形，其中的一部分或大部分奧氏體會發生馬氏體轉變，變成馬氏體組織。不銹鋼中馬氏體有兩種形態：體心立方的a'馬氏體，呈鐵磁性；六方結構的ε馬氏體，為非鐵磁性。由于ε馬氏體總是與a'馬氏體伴隨而出現，有人認為ε馬氏體是γ→a＇過程中的一種過渡相，也有人認為ε馬氏體是一種獨立相。

 馬氏體轉變受鋼的(de)(de)化學(xue)成分(fen)、溫度、冷變形量及變形速率的(de)(de)影響。

  曾對不同成分的(de)(de)(de)Fe-Mn-Cr-Ni合金的(de)(de)(de)馬氏(shi)體(ti)相(xiang)(xiang)(xiang)變(bian)(bian)(bian)進行過研究(jiu)（含0.03％C、0.01％～0.03％Si、0.006％～0.019％N、0.012％～0.10％Al）：含20％Mn的(de)(de)(de)Fe-Mn合金自(zi)1050℃水(shui)冷(leng)(leng)(leng)至(zhi)(zhi)室(shi)(shi)溫(wen)(wen)(wen)，發(fa)生(sheng)(sheng)γ→E轉(zhuan)(zhuan)變(bian)(bian)(bian)，相(xiang)(xiang)(xiang)約為(wei)(wei)(wei)40％，再冷(leng)(leng)(leng)卻至(zhi)(zhi)-196℃，y相(xiang)(xiang)(xiang)幾乎全(quan)部轉(zhuan)(zhuan)變(bian)(bian)(bian)為(wei)(wei)(wei)ε相(xiang)(xiang)(xiang)，只(zhi)生(sheng)(sheng)成少量(liang)的(de)(de)(de)α'相(xiang)(xiang)(xiang)。成分為(wei)(wei)(wei)Fe-5％Mn-15％Cr-9％Ni合金自(zi)1050℃水(shui)冷(leng)(leng)(leng)至(zhi)(zhi)室(shi)(shi)溫(wen)(wen)(wen)，10min后冷(leng)(leng)(leng)至(zhi)(zhi)-196℃，不發(fa)生(sheng)(sheng)馬氏(shi)體(ti)相(xiang)(xiang)(xiang)變(bian)(bian)(bian)，仍為(wei)(wei)(wei)100％的(de)(de)(de)y相(xiang)(xiang)(xiang)；冷(leng)(leng)(leng)至(zhi)(zhi)室(shi)(shi)溫(wen)(wen)(wen)，再在20℃下(xia)施(shi)(shi)(shi)以(yi)40％冷(leng)(leng)(leng)變(bian)(bian)(bian)形(xing)(xing)，將發(fa)生(sheng)(sheng)γ→ε＋α＇的(de)(de)(de)轉(zhuan)(zhuan)變(bian)(bian)(bian)，轉(zhuan)(zhuan)變(bian)(bian)(bian)量(liang)約為(wei)(wei)(wei)20％，其中約2/3為(wei)(wei)(wei)ε相(xiang)(xiang)(xiang)，1/3為(wei)(wei)(wei)α＇相(xiang)(xiang)(xiang)；如果自(zi)1050℃水(shui)冷(leng)(leng)(leng)至(zhi)(zhi)室(shi)(shi)溫(wen)(wen)(wen)后，再在-196℃下(xia)施(shi)(shi)(shi)以(yi)40％的(de)(de)(de)冷(leng)(leng)(leng)變(bian)(bian)(bian)形(xing)(xing)，發(fa)生(sheng)(sheng)γ→e＋α'的(de)(de)(de)轉(zhuan)(zhuan)變(bian)(bian)(bian)，轉(zhuan)(zhuan)變(bian)(bian)(bian)量(liang)近90％，其中約1/4為(wei)(wei)(wei)ε相(xiang)(xiang)(xiang)，3/4為(wei)(wei)(wei)a'相(xiang)(xiang)(xiang)。成分為(wei)(wei)(wei)Fe-20％Cr-12％Ni的(de)(de)(de)合金自(zi)1050℃水(shui)冷(leng)(leng)(leng)，10min后冷(leng)(leng)(leng)至(zhi)(zhi)-196℃，不發(fa)生(sheng)(sheng)馬氏(shi)體(ti)相(xiang)(xiang)(xiang)變(bian)(bian)(bian)，冷(leng)(leng)(leng)至(zhi)(zhi)室(shi)(shi)溫(wen)(wen)(wen)在20℃下(xia)施(shi)(shi)(shi)以(yi)40％的(de)(de)(de)冷(leng)(leng)(leng)變(bian)(bian)(bian)形(xing)(xing)，僅(jin)發(fa)生(sheng)(sheng)γ→E轉(zhuan)(zhuan)變(bian)(bian)(bian)，相(xiang)(xiang)(xiang)約為(wei)(wei)(wei)10％；如果冷(leng)(leng)(leng)至(zhi)(zhi)室(shi)(shi)溫(wen)(wen)(wen)后再在-196℃下(xia)施(shi)(shi)(shi)以(yi)40％的(de)(de)(de)冷(leng)(leng)(leng)變(bian)(bian)(bian)形(xing)(xing)，將發(fa)生(sheng)(sheng)γ→ε＋α轉(zhuan)(zhuan)變(bian)(bian)(bian)，轉(zhuan)(zhuan)變(bian)(bian)(bian)量(liang)約為(wei)(wei)(wei)55％，15％為(wei)(wei)(wei)ε相(xiang)(xiang)(xiang)，40％為(wei)(wei)(wei)α'相(xiang)(xiang)(xiang)。

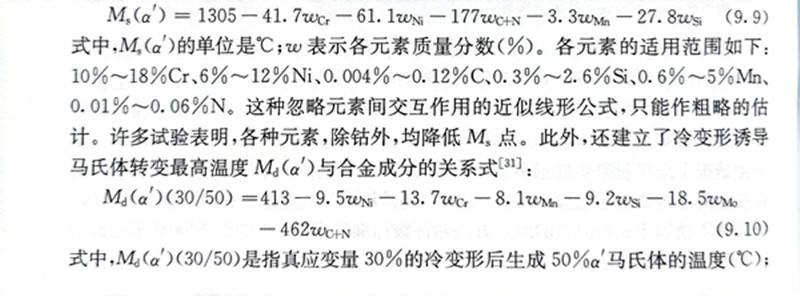

對(dui)于奧氏體不銹鋼的馬氏體轉變的臨界溫度M3，已建立起若干Ms，點(dian)（a'）與合金成分關系(xi)的經驗公式(shi)(shi)，下(xia)面是其中的一個表達式(shi)(shi)：

  上面兩個(ge)公式說明，奧氏體不銹(xiu)鋼中(zhong)合金元素含量越(yue)高(gao)，馬氏體點(dian)就(jiu)(jiu)越(yue)低，馬氏體轉變就(jiu)(jiu)越(yue)不容易發(fa)生。

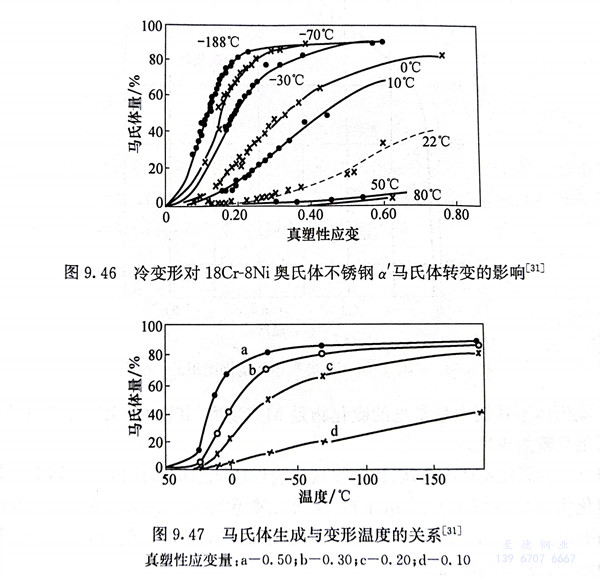

   在18Cr-8Ni奧氏體不銹鋼中，α'馬氏體形成量隨冷變形量加大和變形溫度降低而增多，如圖9.46和圖9.47所示。可以看出，在每一變形溫度下，α'馬氏體含量隨冷變形量加大而增長到一定數值后將趨于飽和。隨變形溫度的降低，在同樣變形量的條件下，α'馬氏體的生成量增加，其增加也有一個飽和值，亦即無論采取什么措施，不可能完全轉變為馬氏體。這種奧氏體穩定化受多種因素影響，除合金成分和晶粒度等內在因素外，還有奧氏體化溫度、冷卻速率等外界因素。

 變形速率對(dui)馬氏體轉變的影響(xiang)主要是變形發熱導致材料溫度(du)上(shang)升的作用(yong)，即變形速率越(yue)高，材料溫度(du)也越(yue)高，因而α'馬氏體的生成量也越(yue)少。
